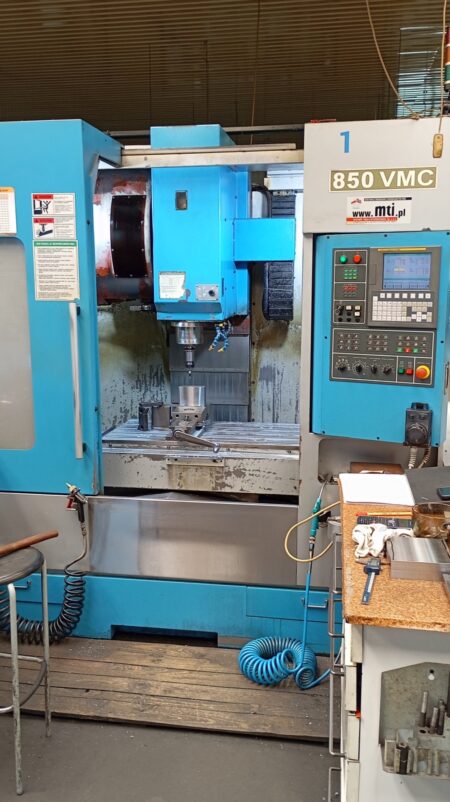

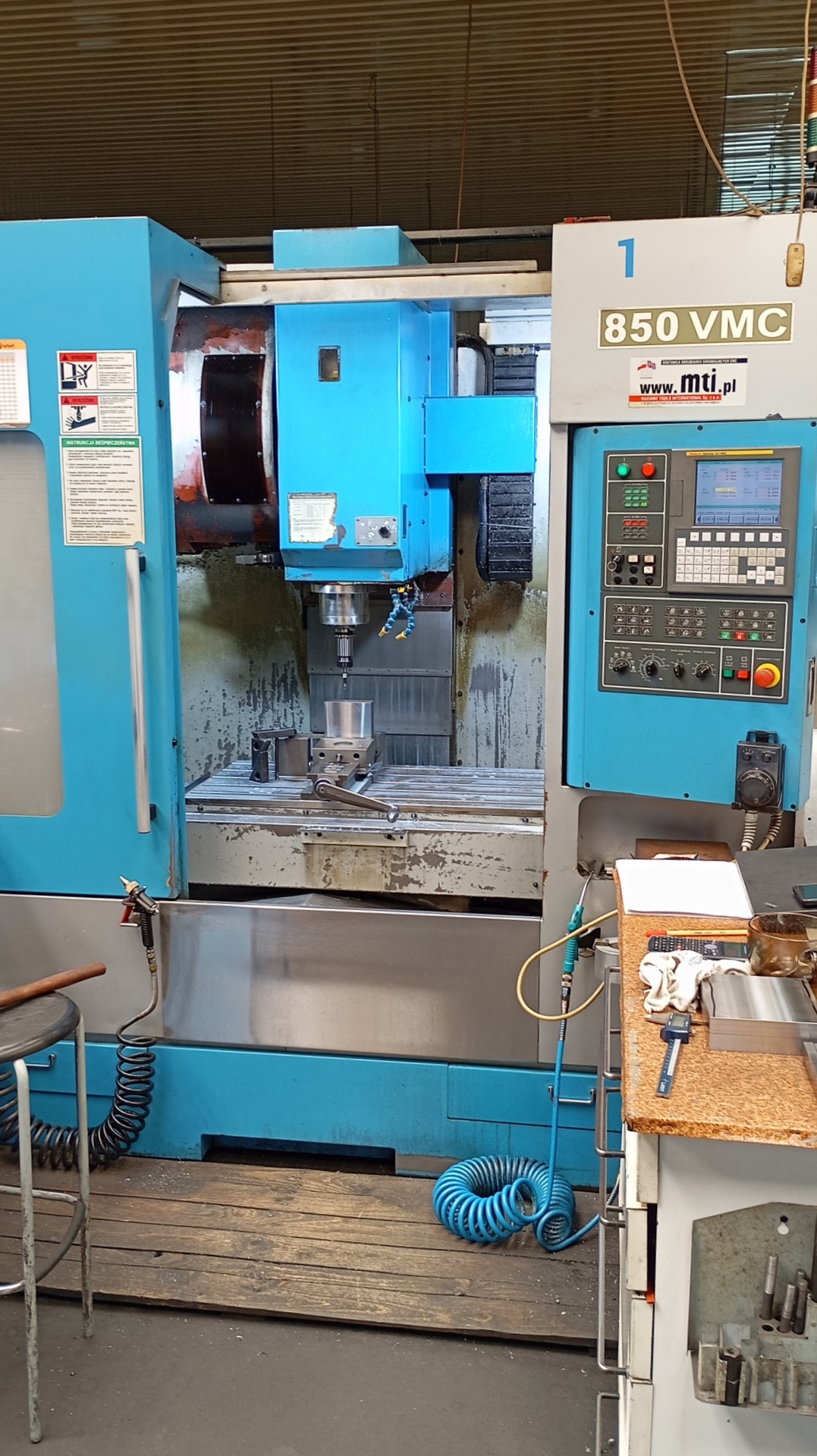

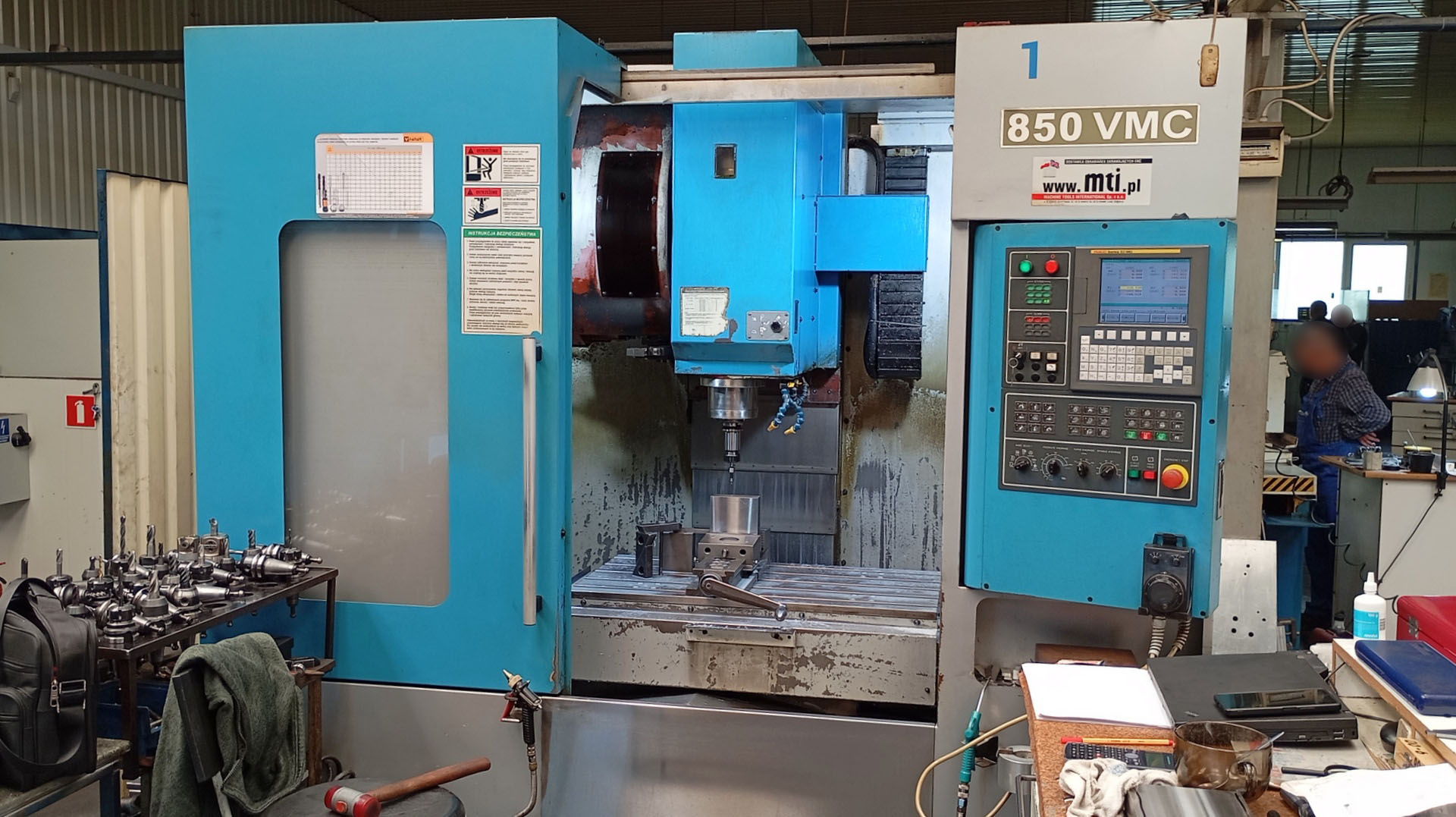

DUGARD EAGLE 850 VMC CNC függőleges megmunkálóközpont

DUGARD EAGLE 850 VMC CNC függőleges megmunkálóközpont a C Dugard Ltd. 2007-ben gyártotta Tajvanon. A legfeljebb 500 kg tömegű munkadarabok precíziós megmunkálására tervezett gép kiváló választás bármely ipari üzem számára. Az összes megmunkálási folyamatot, azaz a marást, fúrást és menetvágást teljesen automatikusan végzi egy megbízható, nagy sebességű orsó. A nagyméretű, 24 állású tár a lehető legrövidebb hozzáférési utat választja ki a forgácsolószerszámhoz, így jelentősen csökkenti a gyártási ciklusidőt. Mindezt egy fejlett, számos hasznos funkcióval rendelkező CNC-vezérlés egészíti ki, amely minimálisra csökkenti a gép kezelőjének szükségességét. Az EAGLE 850 VMC CNC megmunkálóközpont súlya 5500 kg.

A DUGARD EAGLE 850 VMC CNC marógép műszaki adatai

• CNC-vezérlő: FANUC 0i-MC
• előtolás az X/Y/Z tengelyen: 850/520/510 mm
• gyorsmenet az X/Y/Z tengelyen: 30/30/24 m/perc
• előtolási sebesség az X,Y,Z tengelyen: 1-10000 mm/perc
• munkaasztal méretei (H x Sz): 1000 x 510 mm
• maximális munkadarab súly: 500 kg
• maximális orsófordulatszám: 8000 ford/perc
• minimális orsófordulatszám: 80 ford/perc
• orsó kúpossága: BT 40
• orsó meghajtási teljesítmény (folyamatos teljesítmény/időleges teljesítmény): 11/15 kW
• az orsócsúcs és a munkaasztal felületének maximális távolsága: 660 mm
• minimális távolság az orsócsúcstól a munkaasztal felületéig: 150 mm
• 24 állásos szerszámtároló
• maximális szerszámátmérő (szomszédos pozíciók üres/szomszédos pozíciók foglaltak): 120/76 mm
• maximális szerszámhossz: 250 mm
• maximális szerszámsúly (szerszámtartóval együtt): 7 kg
• pozicionálási pontosság a JIS szerint: ± 0,014 mm
• ismételhetőségi pontosság a JIS szerint: ± 0,01 mm
• hűtőrendszer
• hűtőfolyadék-szivattyú teljesítménye: 0,76 kW
• méretek (H x Sz x M): 2300 x 2125 x 2583 mm
• a DUGARD EAGLE 850 VMC gép súlya: 5500 kg

(A megadott műszaki paraméterek némileg eltérhetnek a valóságtól. A felajánlott gép tényleges képességeivel való egyeztetés szükséges.)
