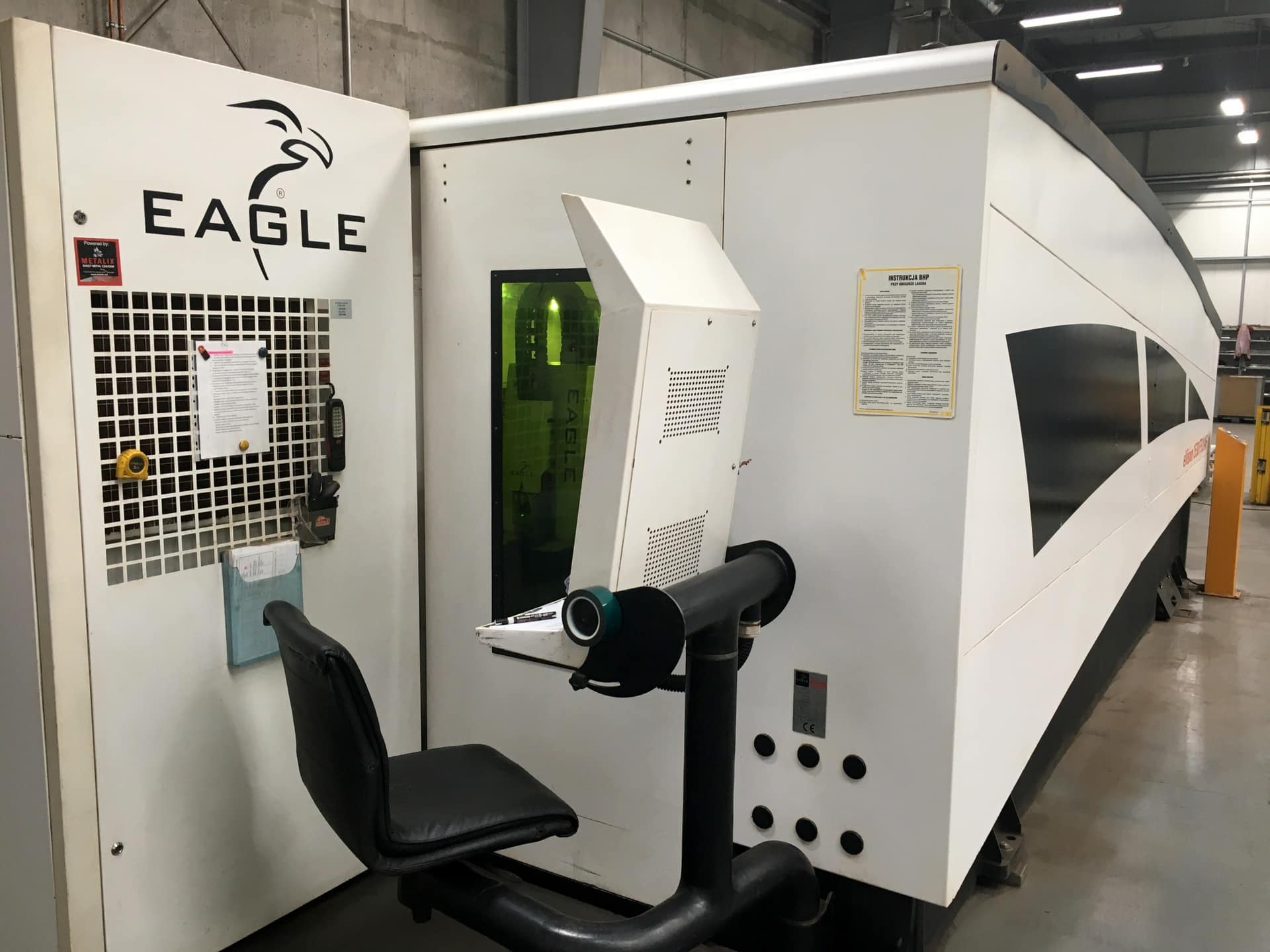

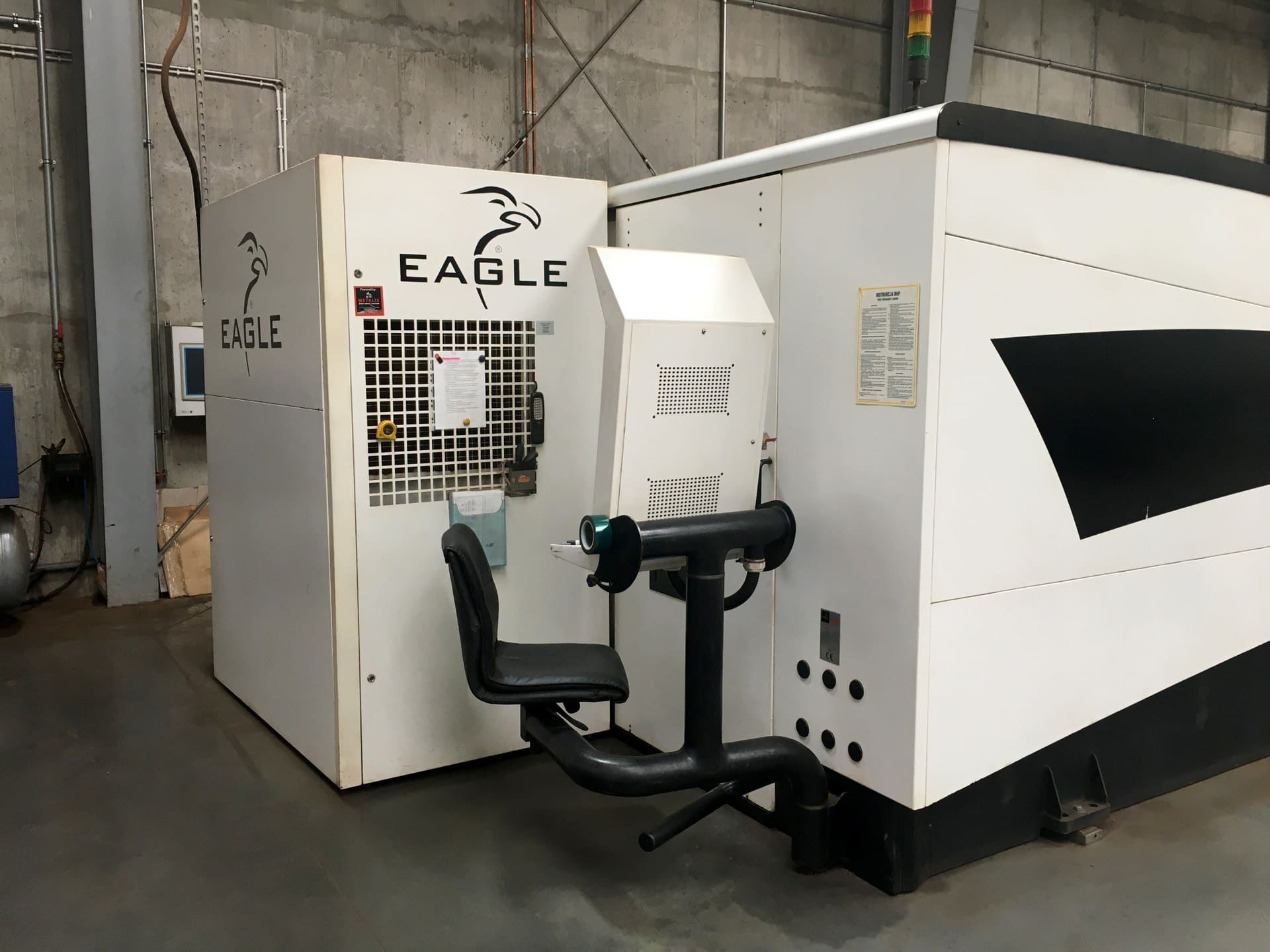

EAGLE eVision 1530 F3.0 AF fiber lézer

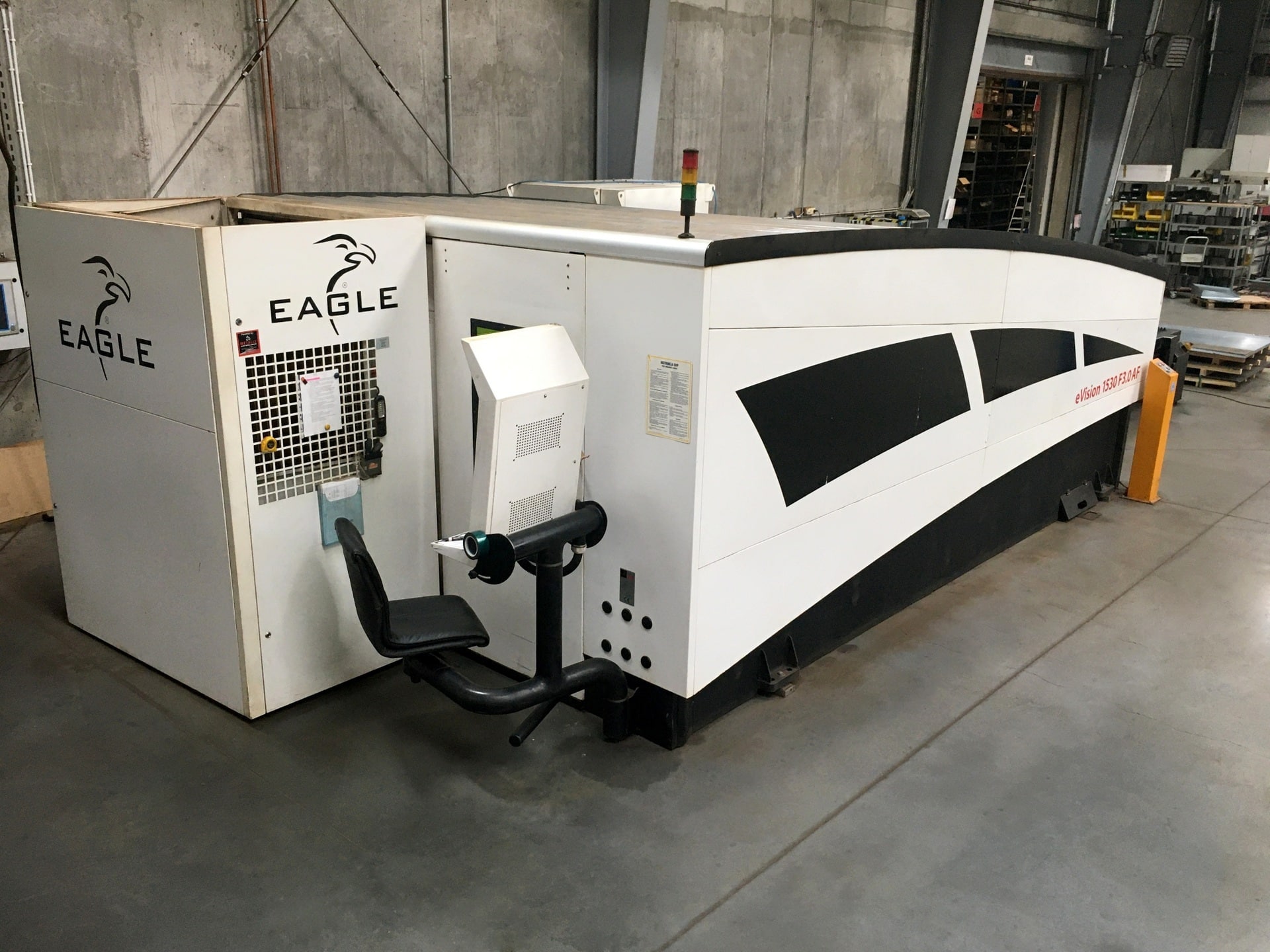

EAGLE eVision 1530 F3.0 AF fiber lézer 2012-ben készült Lengyelországban. A szerkezeti acélból, rozsdamentes acélból, alumíniumból és rézből készült munkadarabok vágási folyamatában használt gép kiváló méret- és alakpontosságot garantál a felhasználónak a vágási folyamat során. Az alacsony vágási él és a kis hőérzékeny zóna biztosítja, hogy a munkadarab geometriája nem változik meg a megmunkálás során az anyag széleinél.

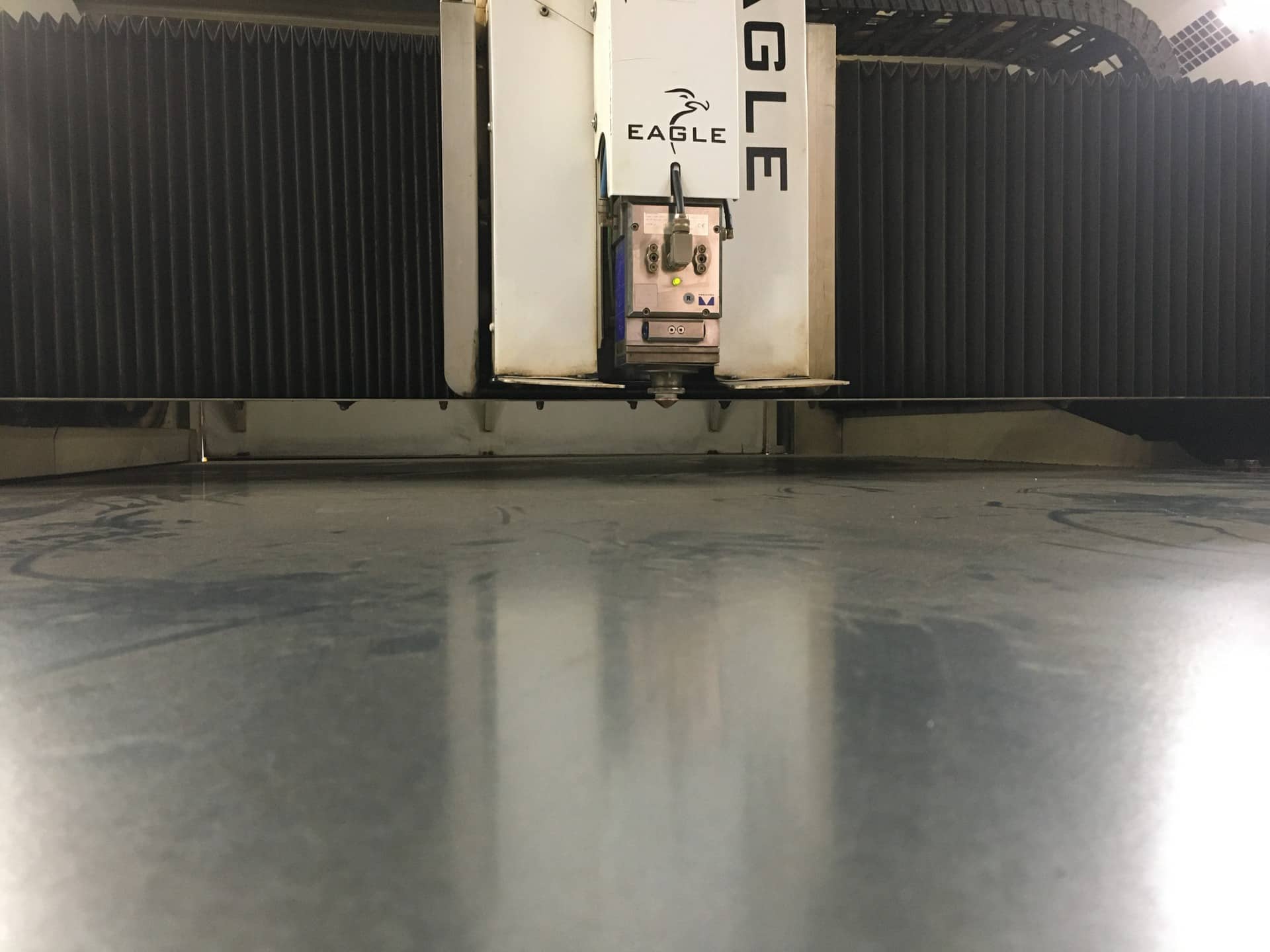

Az EAGLE szálas lézer az energiatakarékos és problémamentes IPG YLS-3000 lézerforrást használja a PRECITEC vágófej kiváló minőségű, 3 kW-os lézersugárral történő ellátására. A vágófej túlterhelés- és ütközésvédelemmel van felszerelve, amely a munkadarabbal való ütközés észlelése esetén automatikusan leállítja a gép összes tengelyhajtását. A speciális fejpozicionáló rendszernek (HRS) köszönhetően a fej és a lemez között állandó távolság marad, még akkor is, ha a munkadarab egyenetlen vagy elhajlik a vágás során.

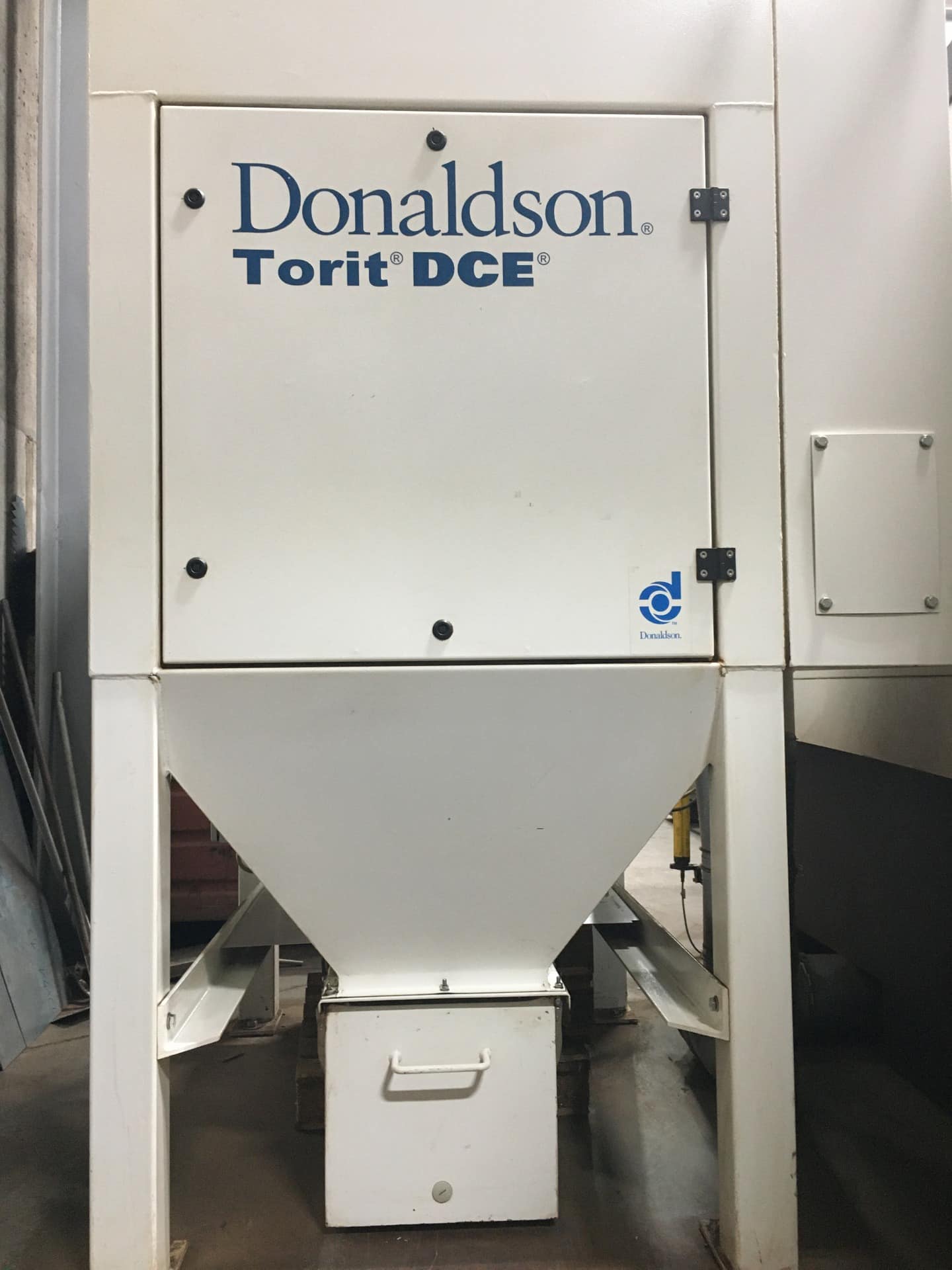

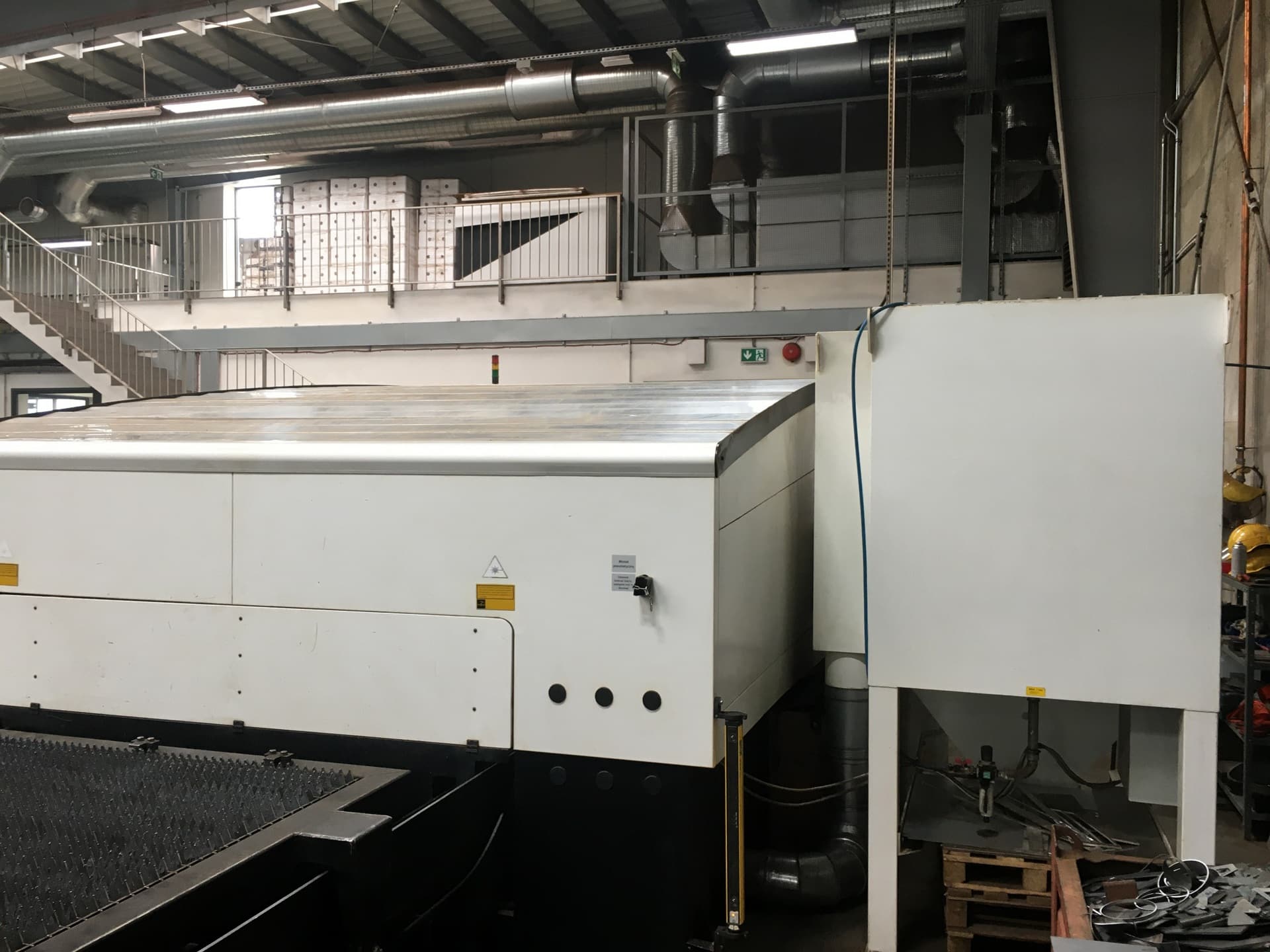

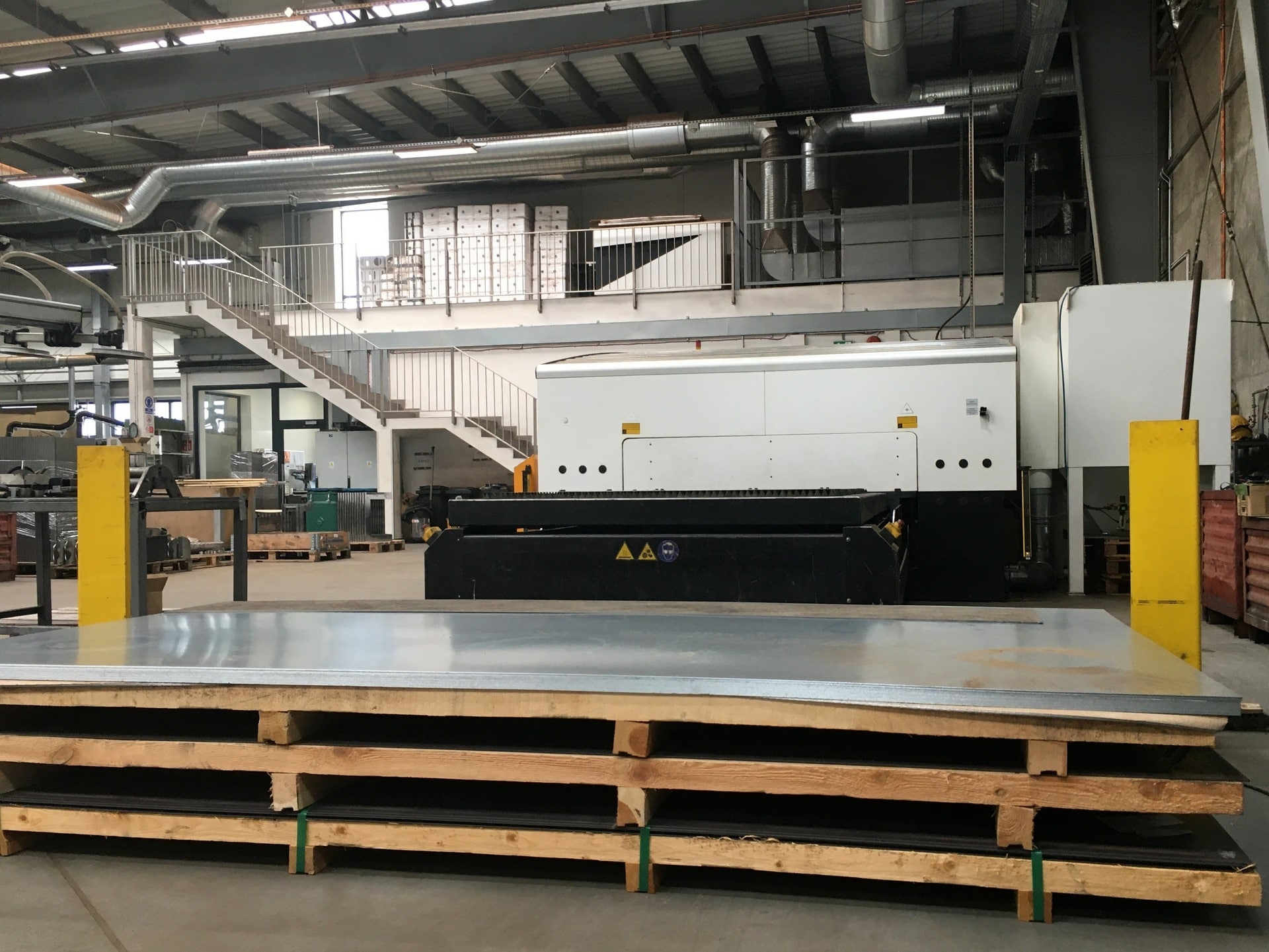

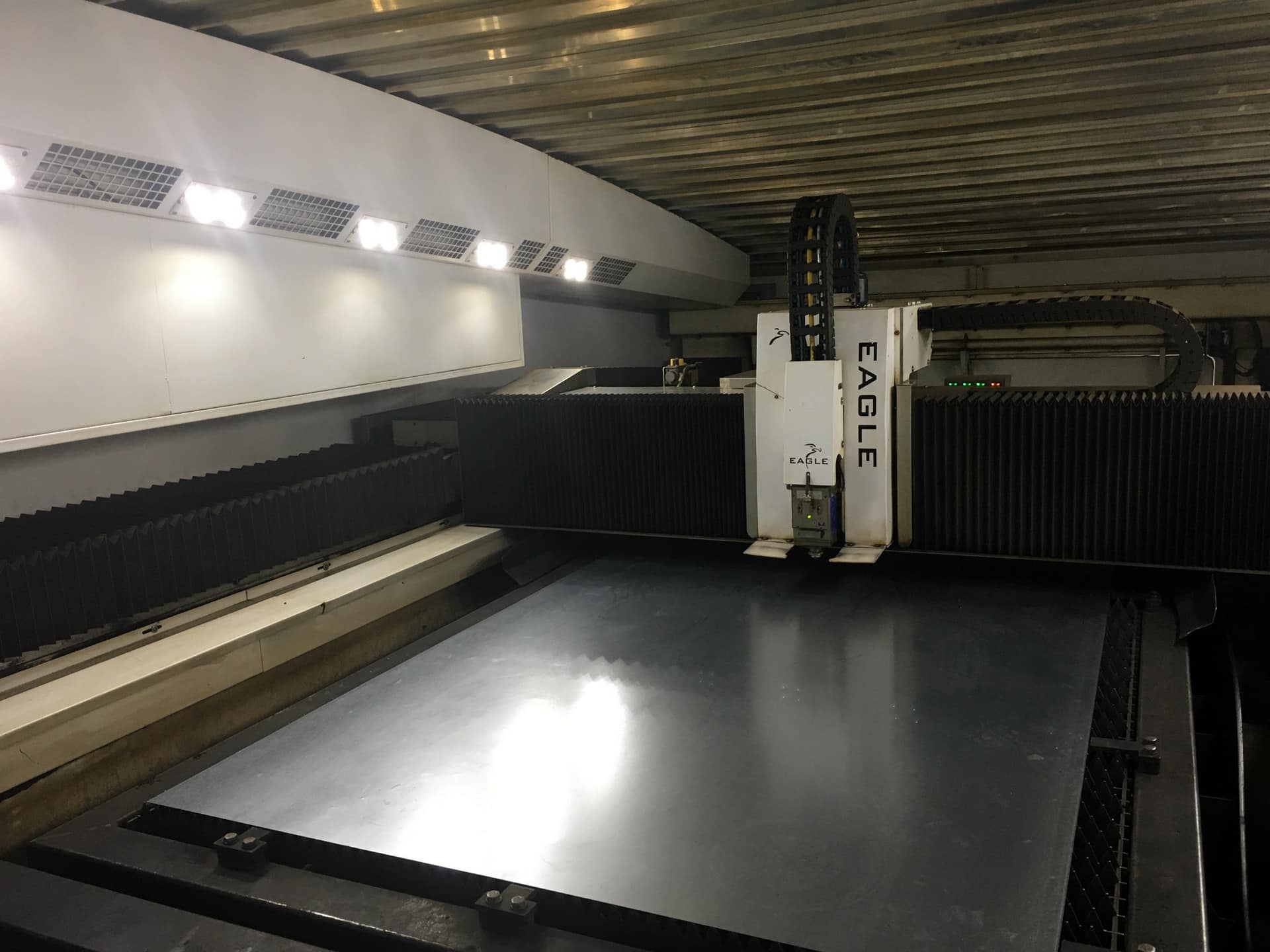

A lézervágó teljes élettartama alatt a nagy dinamika és pozicionálási pontosság biztosítása érdekében a gép minden tengelye a BECKHOFF mágneses lineáris meghajtásával van felszerelve. Segítségükkel a munkadarab megmunkálása az X,Y,Z tengelyekben egy 3000 mm hosszú és 1500 mm széles nagy asztalon történik, amely a fémlemezek gyors be- és kirakodásához automatikus raklapváltóval rendelkezik a vágási folyamat megszakítása nélkül. A DONALDSON TORIT DCE többkamrás elszívó rendszer hatékonyan távolítja el a keletkező szennyeződéseket a lézersugár vágási területén belül a legközelebbi kamra megnyitásával.

A lézer számos más hasznos funkciót és rendszert is tartalmaz. Ezek egyike a PC-szoftverrel ellátott vezérlőrendszer (SCH), amely a program indítása előtt elvégzi a teljes vágási folyamat elemzését, és optimalizálja a vágófej Z-tengelyes mozgását a gép lehető legjobb pozicionálása és a leghatékonyabb vágás érdekében. A nagysebességű vágófej mozgatás funkció (FA) vezérli a fej pozicionálását, és nagyon gyors lefelé irányuló mozgásokat tesz lehetővé, ezáltal jelentősen növeli a megmunkálás termelékenységét.

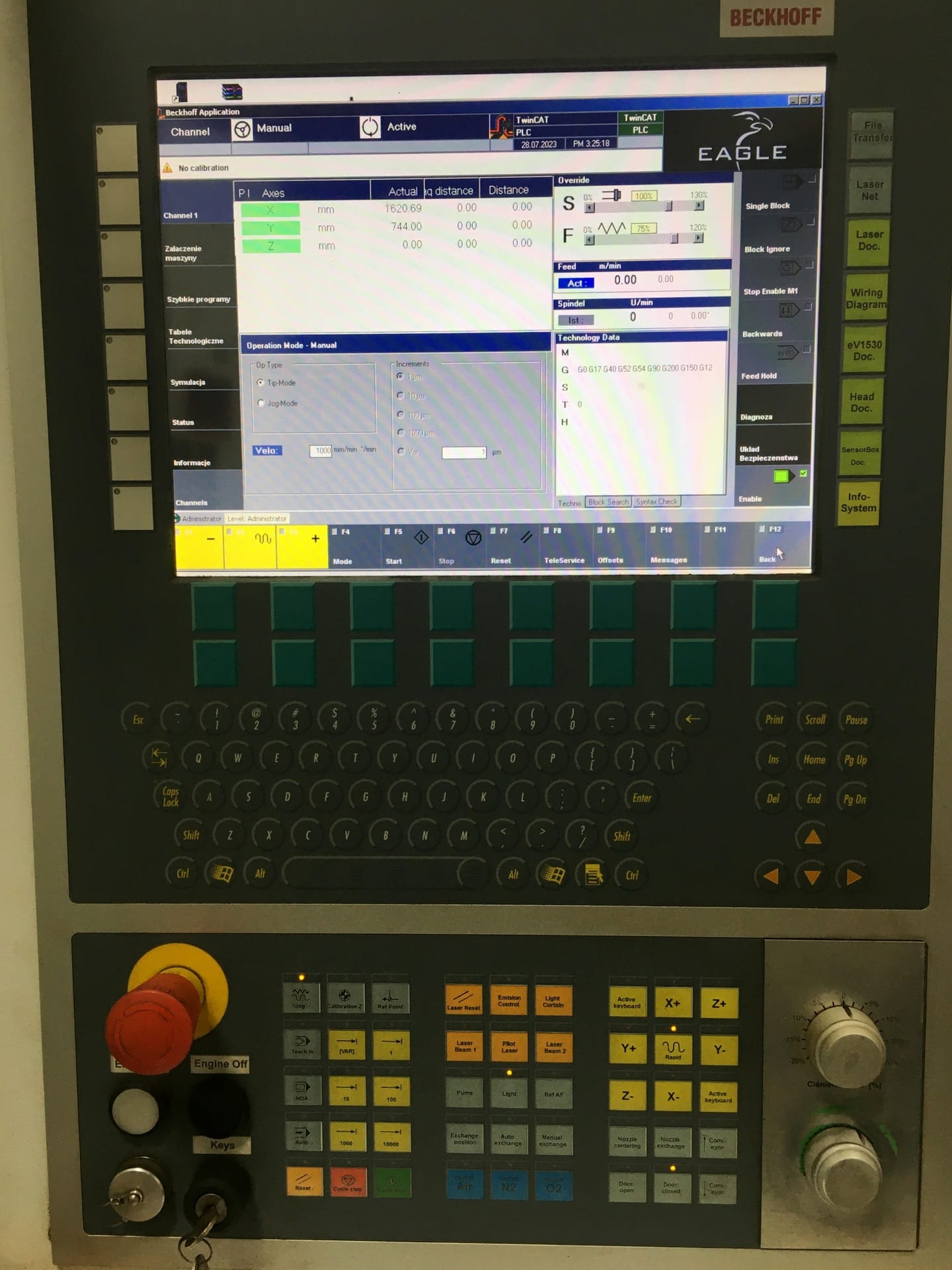

Az EAGLE eVision 1530 F3 lézervágógép fényfüggönyökkel és egy BECKHOFF CNC-vezérléssel is fel van szerelve, amely egy speciális „trim” funkcióval rendelkezik, amellyel egy meglévő programból a lemez bármely pontján újraprogramozás nélkül lehet egyedi alkatrészeket vágni. Az EAGLE száloptikás lézer súlya 23300 kg.

Az EAGLE eVision 1530 F3.0 AF lézervágógép műszaki adatai

• lézersugár teljesítmény: 3 kW (3000 W)
• előtolási sebességek az X/Y/Z tengelyen: 3000/1500/120 mm
• maximális munkadarab méretek (L x W): 3000 x 1500 mm
• maximális munkadarabvastagság (fekete acél): 20 mm
• maximális munkadarabvastagság (rozsdamentes acél): 12 mm
• maximális munkadarabvastagság (saválló acél): 12 mm
• maximális munkadarabvastagság (hőálló acél): 12 mm
• maximális munkadarabvastagság (alumínium): 10 mm
• maximális munkadarabvastagság (sárgaréz): 6 mm
• maximális munkadarabvastagság (réz): 3 mm
• vágási pontosság: 0,1 mm
• pozicionálási pontosság: 0,05 mm
• pozícionálás ismételhetősége: 0,03 mm
• maximális haladási sebesség az X tengellyel párhuzamosan: 200 m/min
• maximális haladási sebesség az Y tengellyel párhuzamosan: 200 m/min
• maximális haladási sebesség az X- és Y-tengely meghajtások egyidejű működtetésével: 300 m/min
• raklapok száma: 2

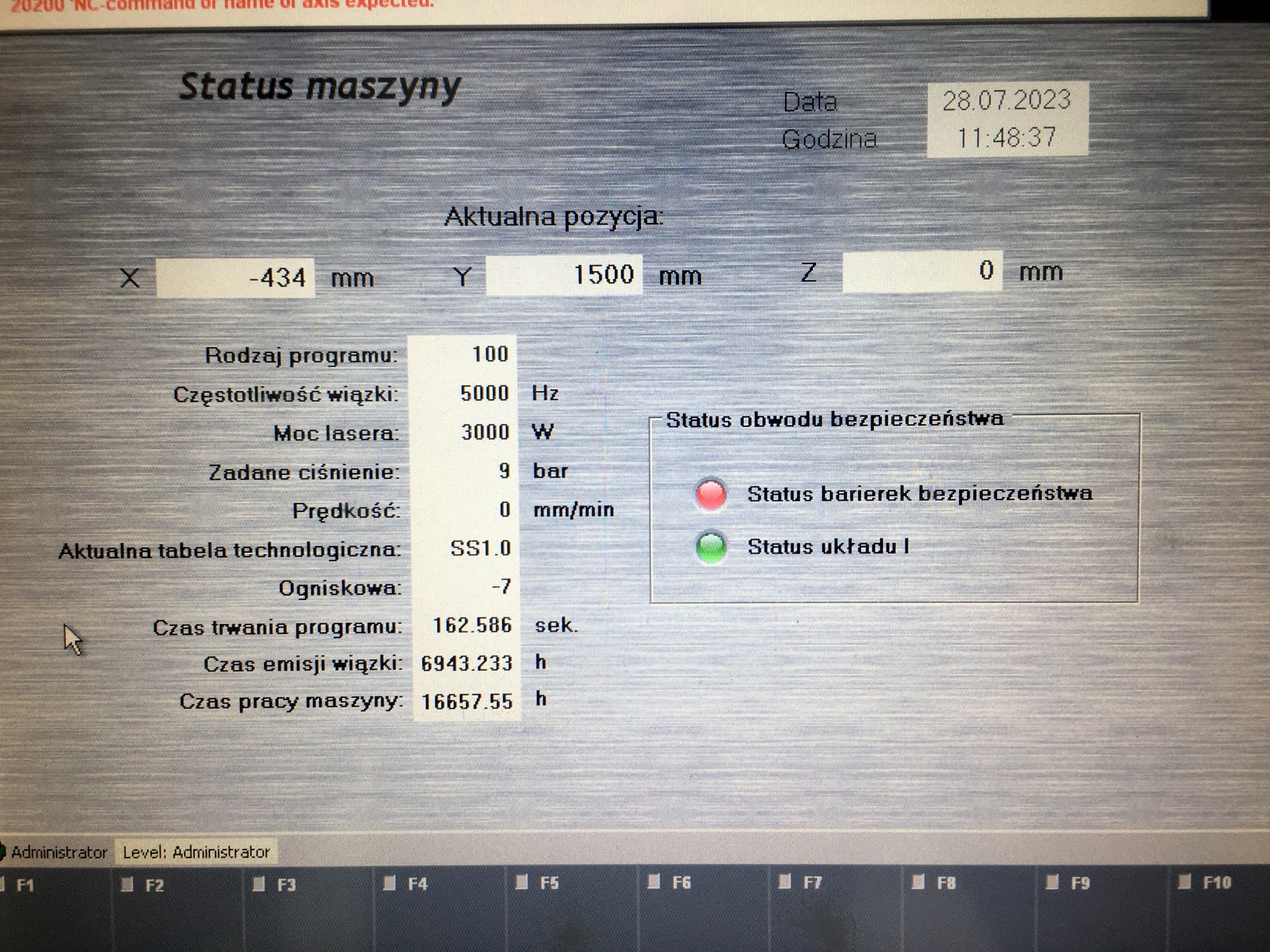

• munkaórák: 16657 h
• lézersugár-kibocsátási idő: 6943 h
• X,Y tengely gyorsulása: 2 g
• energiaigény: 43 kVA
• vezérlőfeszültség: 24 V
• áramvédelem: 3×63 A
• légnyomás: 6 bar
• nitrogénnyomás N2: 25 bar
• oxigénnyomás O2: 10 bar
• áramellátás: 400 V; 50 Hz
• méretek (H x SZ x K): 9800 x 3900 x 2300 mm
• az eVision 1530 F3.0 lézer súlya: 23300 kg

Az eVision 1530 lézervágógép felszereltsége

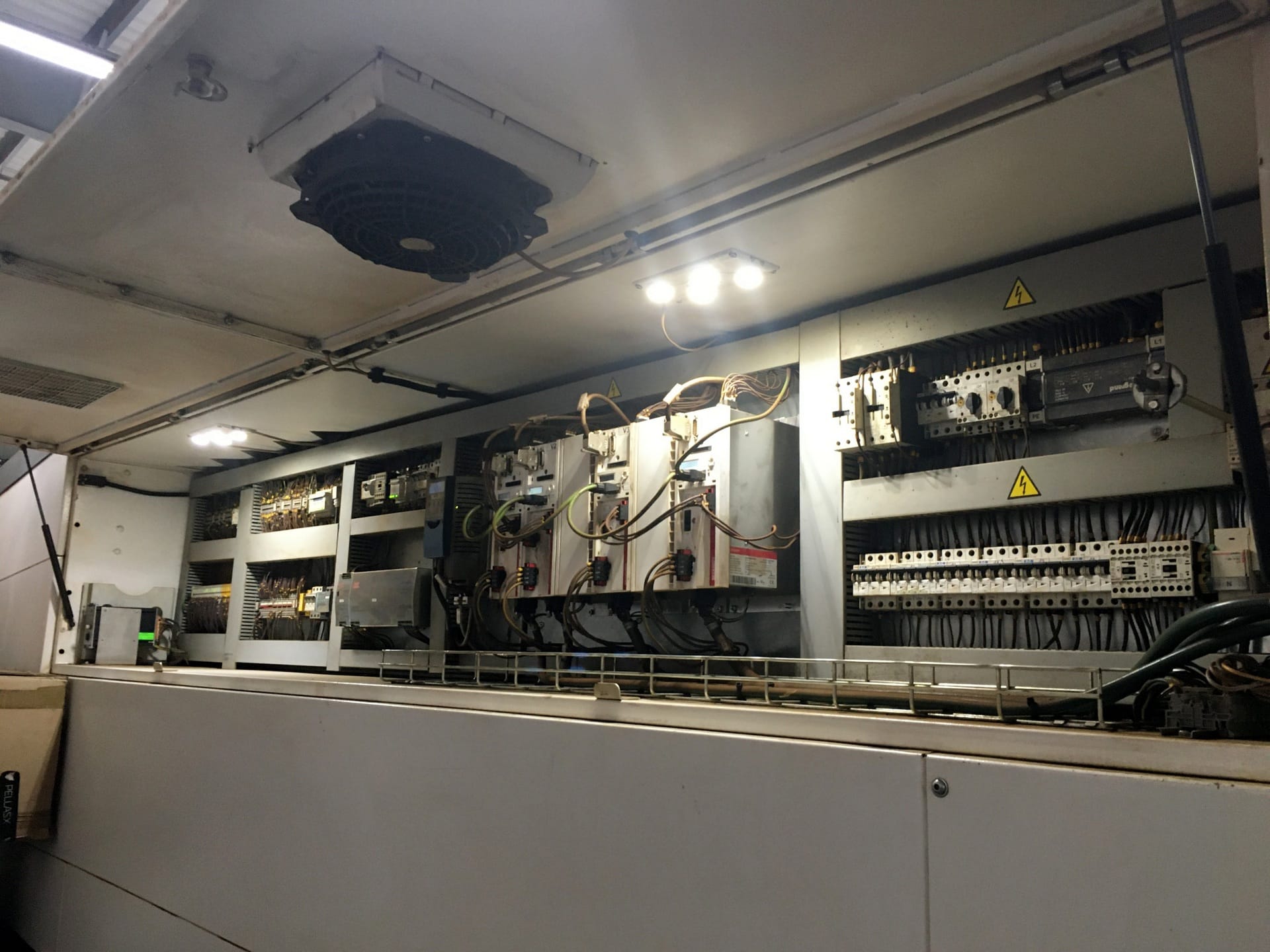

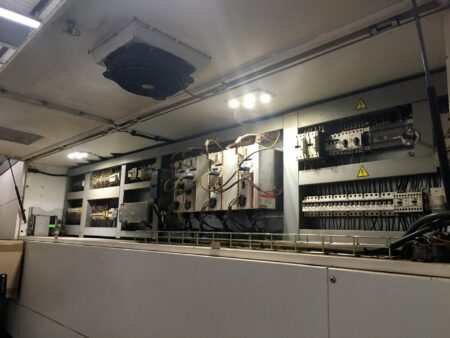

• CNC-vezérlés: BECKHOFF
• lézerforrás: IPG YLS-3000
• vágófej: PRECITEC
• automatikus raklapváltó
• fejpozícionáló vezérlőrendszer (HRS)
• nagynyomású vágórendszer (HPS)
• vezérlőrendszer PC-szoftverrel (SCH)
• a gép teljesítményét növelő rendszer (ESC)
• gyors vágófejmozgató funkció (FA)
• mágneses lineáris motorok: BECKHOFF
• fényfüggönyök
• hűtőegység: IPG
• mikrocsatlakozók
• hosszanti szalagszállító
• többkamrás elszívórendszer: DONALDSON TORIT DCE
