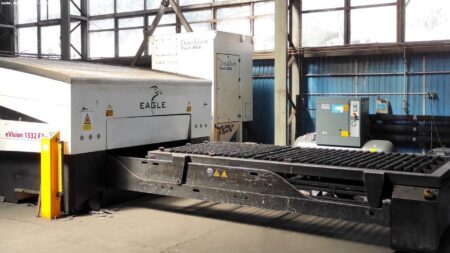

EAGLE EVISION 1530 F3.0 lézervágó

Az EAGLE EVISION 1530 F3.0 lézervágó 2012-ben gyártották Lengyelországban. A vágó lézerteljesítménye 3 kW, a munkaterület az X / Y / Z tengelyeken 3000, 1500, 120 mm. A gép acélt – 15 mm vastagságig, rozsdamentes acélt – 5 mm vastagságig, alumíniumot – 3 mm vastagságig és rezet – 2 mm vastagságig vág. A lézer Beckhoff CNC numerikus vezérléssel és Beckhoff lineáris mágneses motorokkal van felszerelve. A gép 16 460 munkaórát dolgozott, teljesen üzemképes és készen áll a további munkára.

Az EAGLE EVISION 1530 F3.0 lézervágó műszaki jellemzői

– lézerteljesítmény: 3 kW
– CNC vezérlés: Beckhoff
– hajtás: Beckhoff mágneses lineáris motorok
– munkaterület az X / Y / Z tengelyeken: 3000/1500/120 mm
– maximális sebesség az X tengellyel párhuzamosan: 200 m/perc.
– maximális sebesség az Y tengellyel párhuzamosan: 200 m/min.
– maximális sebesség, egyidejűleg: 300 m/perc.
– szerkezeti acél maximális feldolgozási vastagsága: 15 mm
– rozsdamentes acél megmunkálás maximális vastagsága: 5 mm
– alumínium megmunkálás maximális vastagsága: 3 mm
– maximális rézmegmunkálási vastagság: 2 mm
– pozicionálási pontosság: 0,05 mm
– ismételhetőség: 0,03 mm
– vágási pontosság: 0,1 mm
– gyorsulás az X és Y tengelyre: 2 g
– légnyomás: 6 bar
– nitrogénnyomás: 25 bar
– oxigénnyomás: 10 bar
– sugárkibocsátási idő: 8086,3 h
– gép üzemidő: 16460 h
– energiaigény: 63 kVA
– vezérlő feszültség: 24 V
– fő tápegység: 400V / 50 Hz
– gép méretei (H x Sz x Ma): 9800 x 3900 x 2300 mm
– teljes tömeg: 23 tonna
