ECKERT DIAMENT FIBER lézervágó

ECKERT DIAMENT FIBER lézervágó 2011-ben építették Lengyelországban. A gép száloptikai technológiát használ a fekete acélból, rozsdamentes acélból vagy alumíniumból készült munkadarabok lézervágásához. A masszívan megépített portálszerkezet és a lézersugárzástól védő, teljesen zárt kabin kombinációja még a legigényesebb ügyfeleket is kielégíti.

A lézervágó egy megbízható, moduláris felépítésű IPG YLS-2000 lézerforrást használ, amely 1 kW-os lézersugarat juttat a beépített távolságérzékelővel ellátott PRECITEC vágófejhez. Ez a megoldás lehetővé teszi a legfeljebb 12 mm (fekete acél) és 8 mm (rozsdamentes acél és alumínium) vastagságú munkadarabok megmunkálását a legnagyobb pontossággal és minőségben, miközben csökkenti az üzemeltetési költségeket.

A lézer felszereltségéhez tartozik az EckLaser 2872 numerikus vezérlés, a LANTEK Expert CAD/CAM szoftver NESTING funkcióval és két cserélhető asztal 3000 mm hosszúsággal és 1500 mm szélességgel. A szálas lézert egy műszakban használták.

Az ECKERT DIAMENT FIBER lézer műszaki adatai

• lézerteljesítmény: 1 kW (2 és 3 kW-ra bővíthető)
• munkaterület (hossz x szélesség): 3000 x 1500 mm
• maximális munkadarabvastagság (fekete acél): 12 mm
• maximális munkadarabvastagság (rozsdamentes acél): 8 mm
• maximális munkadarabvastagság (alumínium): 8 mm
• pozicionálási pontosság: +/- 0,03 mm
• az X/Y tengely párhuzamos pozícionálási sebessége: 120 m/perc
• Z tengely mozgása: 115 mm
• névleges áram: 12 A
• DIAMENT FIBER gépellátás: 400 V

A lézervágó felszereltsége

• CNC-vezérlés: EckLaser 2872
• CAD/CAM szoftver NESTING funkcióval: LANTEK Expert

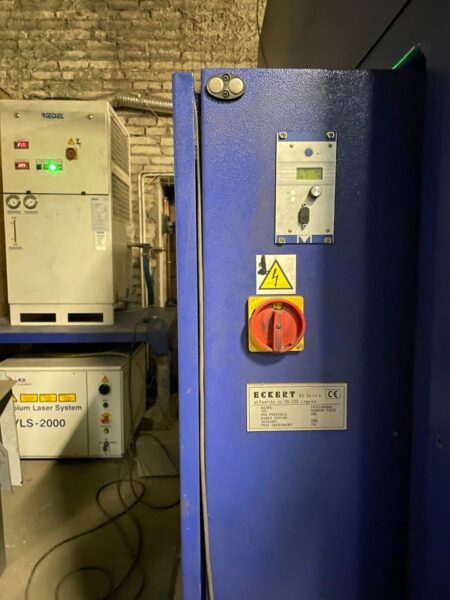

• lézerforrás: IPG YLS-2000
• vágófej: PRECITEC
• hűtő: RIEDEL

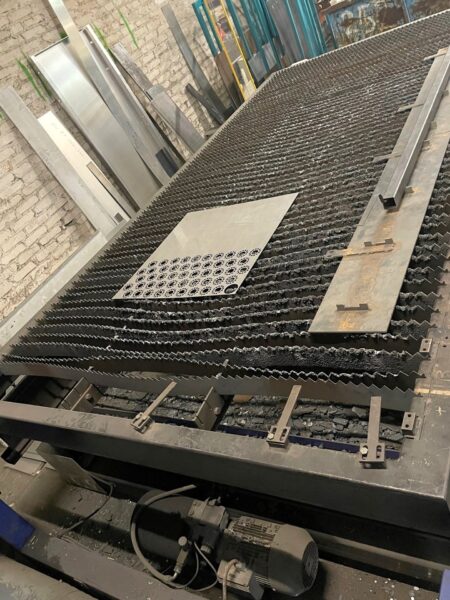

• két cserélhető asztal, 3000 mm hosszú és 1500 mm széles
• szűrőegység
• AC szervohajtások
