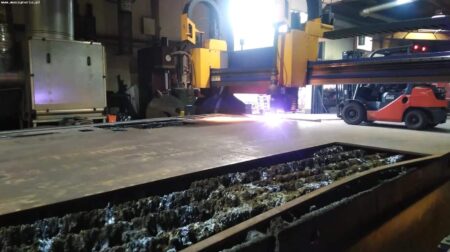

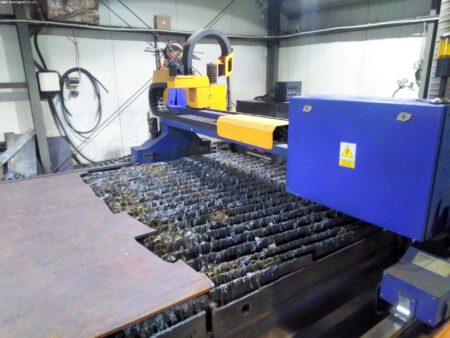

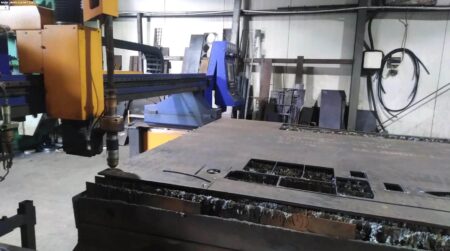

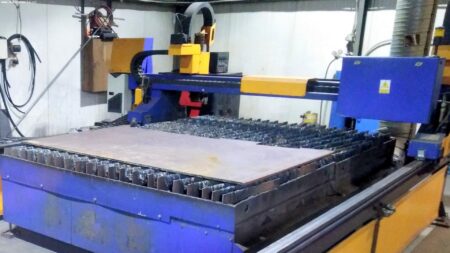

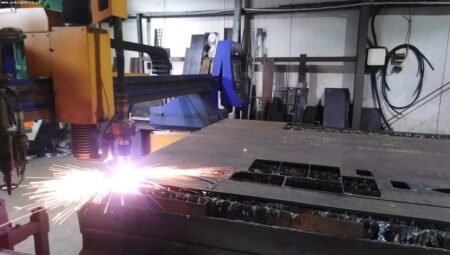

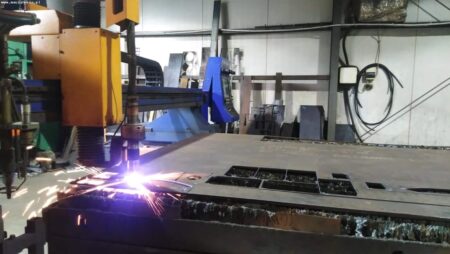

ECKERT JANTAR 2 plazmavágó

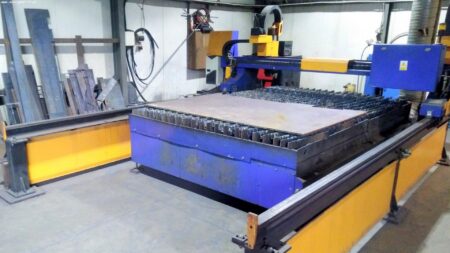

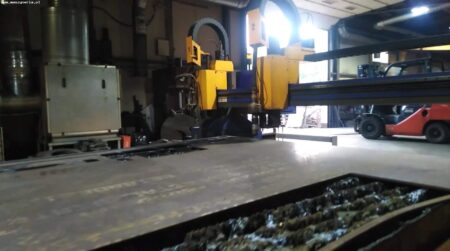

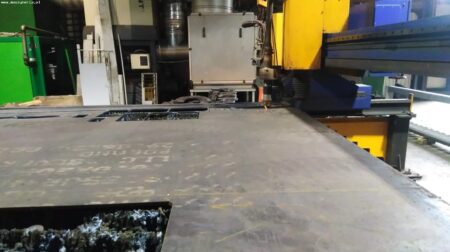

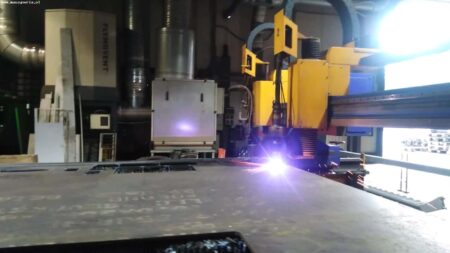

AzECKERT JANTAR 2 plazmavágó 2010-ben készült. A plazmavágó 2000 x 3000 mm méretű fémlemezt vág le. A gép fel van szerelve: CNC vezérlés ECS 872 és hatékony plazma aggregátum HYPERTHERM HPR260. A gép vágási sebessége eléri a 25 000 mm/perc értéket.

Az ECKERT JANTAR 2 plazmavágó műszaki adatai

– ledolgozott órák száma: 5026 h
– hajtás: X tengely: kétoldalas – AC szervo, Y tengely – AC szervo, Z tengely – szervoAC HD3000 alsó tartó
– vágási szélesség (H x SZ): 2000 x 3000 mm
– vágási sebesség: 50-25000 mm/perc. (a vágószerszámtól függ)
– haladási sebesség: 25 000 mm/perc.
– vágási vastagság 1 oxigénes fáklyával: 100 mm
– CNC pozicionálási pontosság: 0,0005 mm
– szükséges asztalmagasság: 700 mm

Az ECKERT JANTAR 2 plazmavágó berendezése

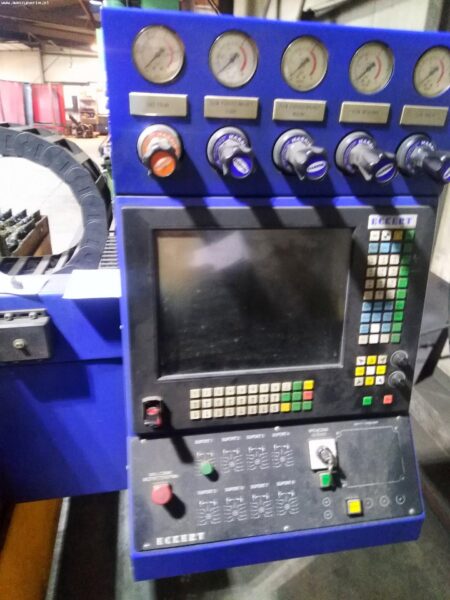

– CNC vezérlés: ECS 872

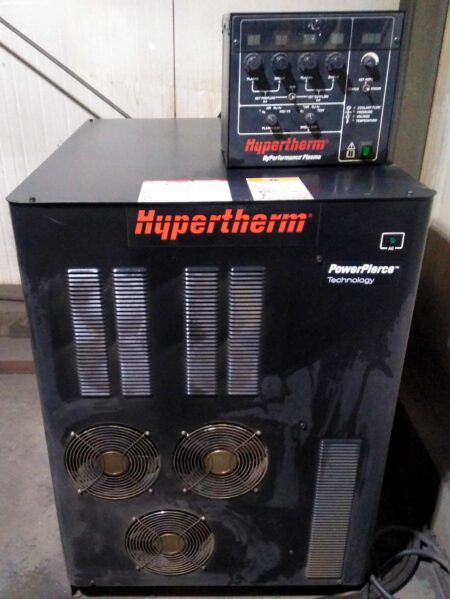

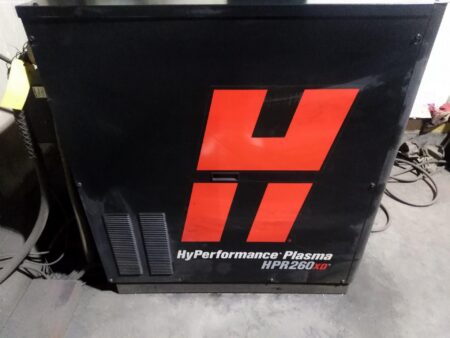

– plazma aggregátum: HYPERTHERM HPR260, kézi konzol

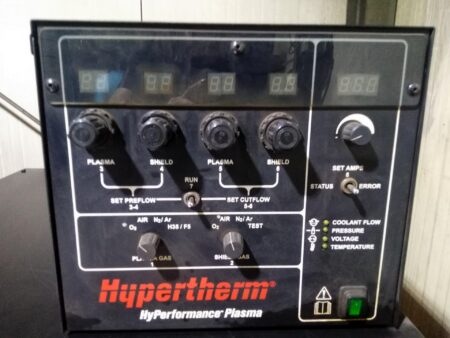

– kézi gázkonzol mágnesszelepekkel
– nagy hatékonyságú reduktorkészlet gázvágáshoz

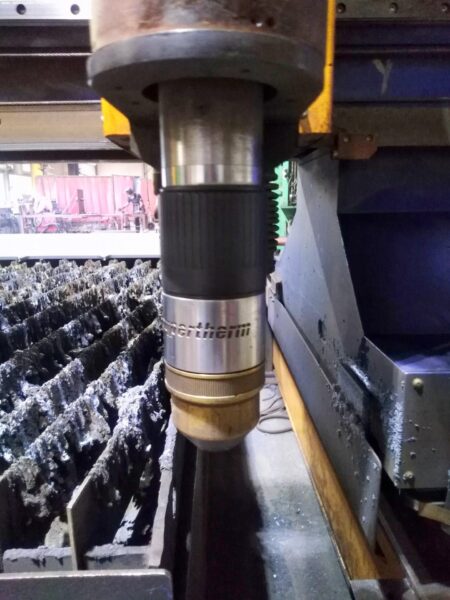

– HD 3000 plazmafáklya támogatás távolságvezérléssel a plazmaív intenzitásának mérésével
– oxigénégő támaszték kapacitív távolságérzékelővel, HARRIS oxigénégővel és automata gyújtóval
– az égő lézeres helyzetjelzője
– levegő előkészítő egység (szárító, olajleválasztó, reduktor)
– szabályozó hűtési és fűtési rendszer
– az elszívó rendszer elemei
– nagy hatékonyságú elszívó ventilátor W 7700
– CNCcut IBE számítógépes program, beágyazással

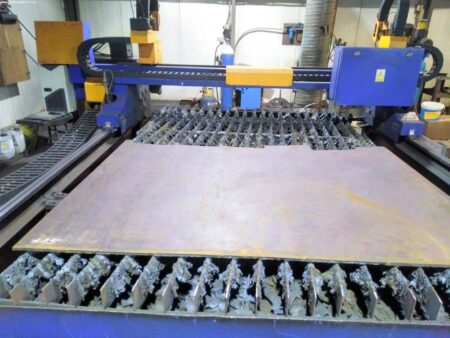

– szekcionált elszívóasztal: 2000 x 3000 mm
– konzolok az elszívórendszer felső vezetőjének felszereléséhez
– konzolok a ventilátor külső falra történő felső rögzítéséhez
