ECKERT JANTAR plazmavágó

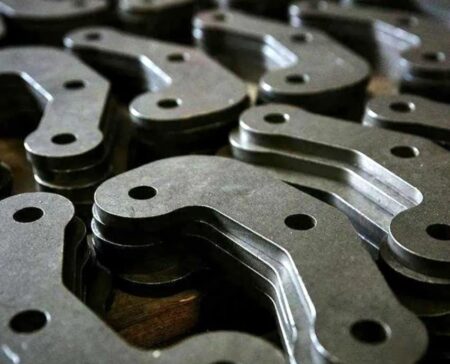

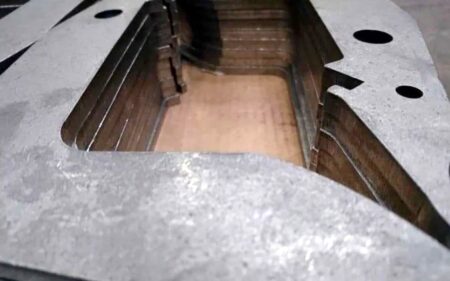

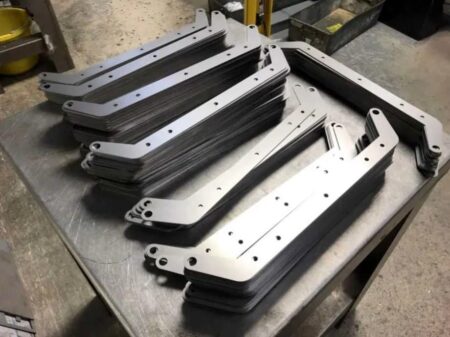

ECKERT JANTAR plazmavágó 2022-ben gyártották Lengyelországban. A gép előre programozott formák vágására szolgál a legfeljebb 40 mm vastagságú, fekete acélból, rozsdamentes acélból, saválló acélból vagy alumíniumból készült fémlemezekből. A legmagasabb minőségű hegesztett acélból készült plazmavágógép portálját 700 mm szélességgel bővítették ki, ami lehetővé teszi bármilyen méretű munkadarabok vágását, valamint a csövek és profilok forgatására szolgáló rotátor felszerelését.

A plazmavágó HD3000 tartóval felszerelt fáklyával rendelkezik, amely a plazmaív feszültségének mérésével távolságot állít. A nagysebességű szervohajtás a golyóscsavaros áttétellel együtt lehetővé teszi a fáklya képességeinek teljes kihasználását, így például a fáklya magasságának pontos szabályozása a vágott lemez fölött. Egy ilyen megoldás biztosítja a legnagyobb pontosságot és minőséget a munkadarabok vágásakor.

A lemezmegmunkálás során keletkező szennyeződéseket a teljes munkaterületre kiterjedő elszívóasztal küszöböli ki. A gép többek között egy intuitív kezelőfelülettel rendelkező ECS 872 CNC-vezérlővel, egy HYPERTHERM XPR 170 plazmagenerátorral és egy 1000 l/min teljesítményű WALTER SKTG 7.5P COMBO/500 csavarkompresszorral és egy hűtőszárítóval is fel van szerelve.

Az ECKERT JANTAR plazmavágó műszaki adatai

• vágott anyagok: fekete acél, rozsdamentes acél, saválló acél, alumínium
• a munkadarab maximális vastagsága: 40 mm
• munkaterület méretei (L x W): 3000 x 2000 + 700 mm
• kiterjesztett portál szélessége: 700 mm
• pozicionálási sebesség: 25000 mm/perc
• munkaasztal magassága: 740 mm

A plazmavágó felszereltsége

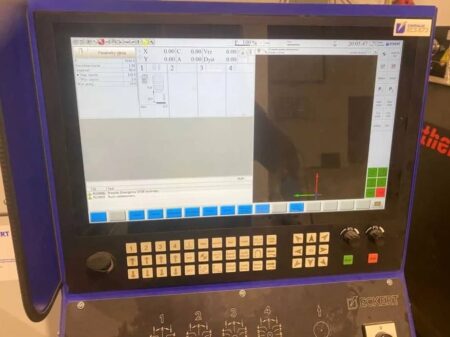

• CNC-vezérlés: ECS 872
• csavarkompresszor: WALTER SKTG 7.5P COMBO/500

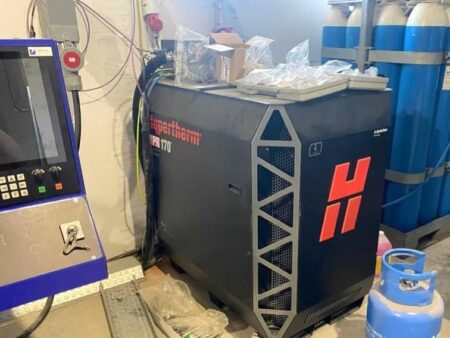

• gépi plazmaforrás: HYPERTHERM XPR 170
• HD3000 plazmafáklya-tartó a távolság beállításával a plazmaív feszültségének mérésével
• elszívóasztal

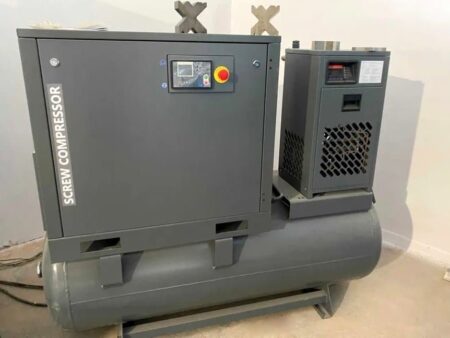

A WALTER SKTG 7.5P COMBO/500 csavarkompresszor paraméterei

• teljesítmény: 1000 l/min
• maximális üzemi nyomás: 10 bar
• hűtőszárító
• előszűrő: 1 µ
• finomszűrő: 0,01 µ
• tartálykapacitás: 500 l
• teljesítmény: 7,5 kW
• tápegység: 3x 400 V; 50 Hz
• teljes méretek (H x B x H): 2030 x 650 x 1585 mm
• kompresszor tömege: 350 kg
