ECKERT JANTAR plazmavágó

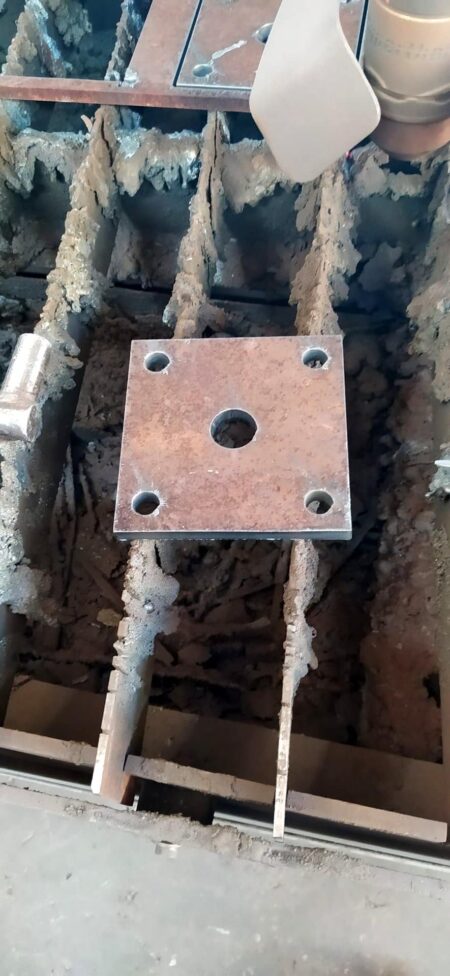

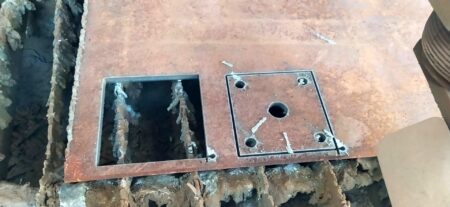

ECKERT JANTAR plazmavágó, amelyet 2015-ben gyártottak Lengyelországban, többek között rozsdamentes acélból, szénacélból vagy alumíniumból készült részletek formavágására tervezték. A legmagasabb minőségű acélból készült gép nagy stabilitást és a megmunkálás során keletkező rezgések hatékony csillapítását biztosítja, és nyitott kialakításának köszönhetően lehetővé teszi a fémlemezek könnyű be- és kirakodását is a kipufogóelszívással felszerelt munkaasztalra.

A plazmavágó egy megbízható, 260 A teljesítményű HYPERTHERM HyPerformance HPR260XD plazmaforrást használ a 6000 x 2000 mm-es maximális (L x W) méretű és legfeljebb 50 mm vastagságú munkadarabok vágásához. Egy kiegészítő oxigénfáklya lehetővé teszi a legfeljebb 150 mm vastagságú fémlemezek megmunkálását is. A plazmavágó és lángvágó gép numerikus vezérlése karra szerelt kezelőpanelen keresztül történik, melyre ECS 872 vezérlés van telepítve, így a gép minden rendelkezésre álló funkciója használható.

Az ECKERT JANTAR plazmavágó és lángvágó gép műszaki paraméterei

• vágott anyagok: lágyacél, szénacél, rozsdamentes acél, alumínium
• munkaasztal felülete (L x W): 6000 x 2000 mm
• maximális vágási vastagság (szénacél): 35 mm
• maximális vágási vastagság (rozsdamentes acél): 50 mm
• maximális vágási vastagság (alumínium): 50 mm
• maximális vágási vastagság (oxigénfáklya): 150 mm
• a JANTAR gép munkaasztalának magassága: 740 mm
• haladási sebesség: 10-10000 mm/perc
• pozicionálási sebesség: 25000 mm/perc
• a fémlemeztől való távolság beállítási pontossága: 0,1 mm
• plazmaforrás teljesítménye: 260 A
• névleges áram: 12 A
• tápegység: 230 V

A plazmavágó és lángvágó gép felszereltsége

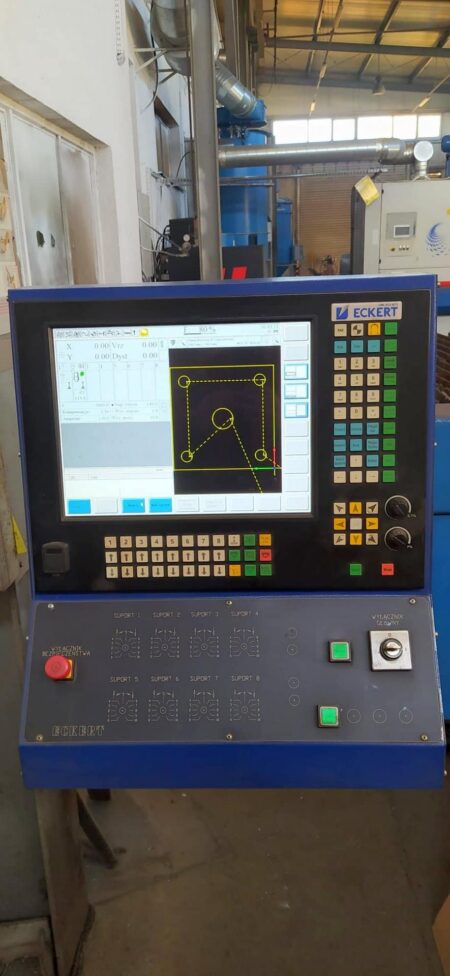

• CNC-vezérlő: ECS 872

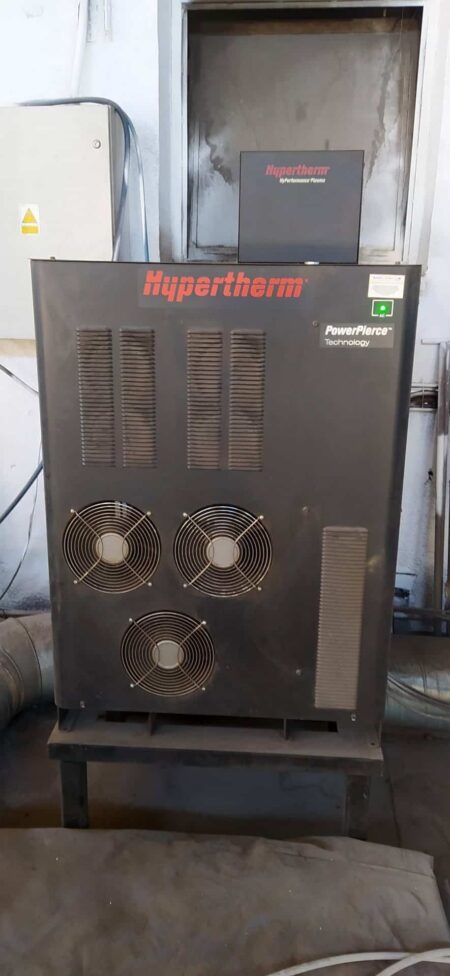

• plazmaforrás: HYPERTHERM HyPerformance HPR260XD
• elszívóasztal
• plazmafáklya
• oxigénfáklya
