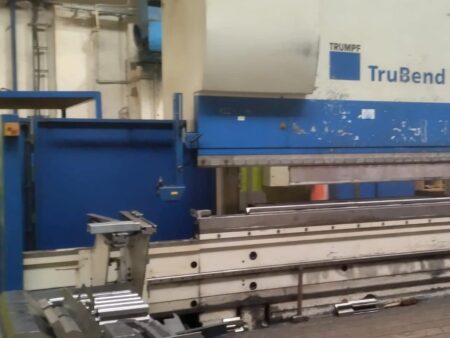

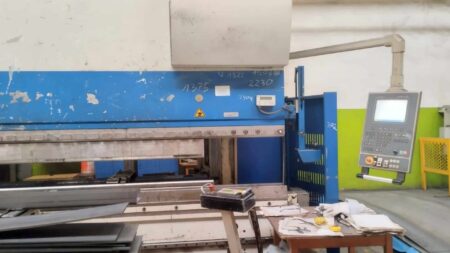

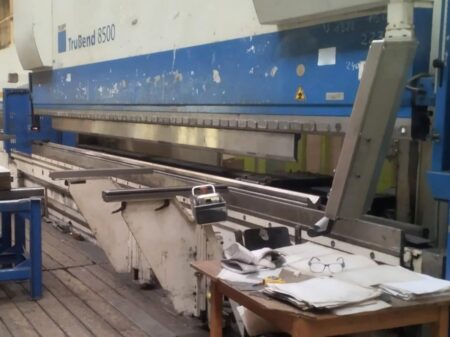

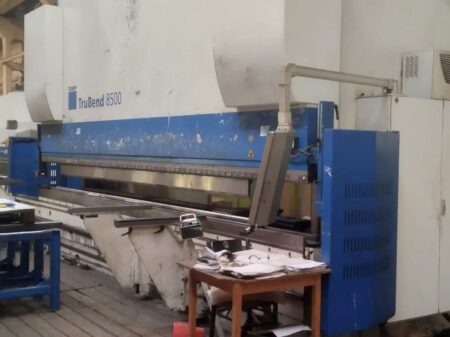

EHT TRUMPF TruBend 8500-60 CNC élhajlító

EHT TRUMPF TruBend 8500-60 CNC élhajlító 2007-ben gyártotta Németországban az EHT Werkzeugmaschinen GmbH (ma Trumpf Werkzeugmaschinen Teningen GmbH). A nagy, 500 tonnás sajtolóerővel rendelkező gépet kemény anyagok gazdaságos megmunkálására tervezték, maximum 6050 mm hosszúságig. A robusztus, belső feszültségmentes kialakítás a nagy teljesítményű hidraulikarendszerrel kombinálva biztosítja a legjobb hajlítási eredmények elérését, még a legintenzívebb kihívások során is. Minden folyamatparamétert a CYBELEC CNC vezérléssel programozunk, amelynek intuitív kezelőfelülete lehetővé teszi a fejlett megmunkálási programok néhány lépésben történő létrehozását. A TRUMPF TruBend 8500 CNC hidraulikus élhajlító 60 tonna súlyú.

Az EHT TRUMPF TruBend 8500-60 élhajlító műszaki adatai

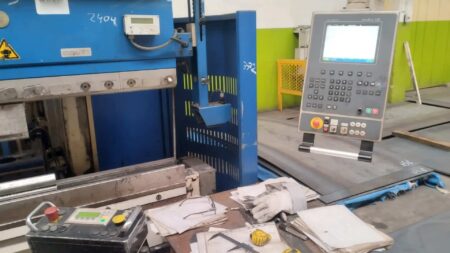

• CNC-vezérlő: Cybelec ModEva 10S
• maximális préserő: 500 t (5000 kN)
• maximális hajlítási hossz: 6050 mm
• X-tengelyes megállási tartomány (a hajlítóvonaltól): 5-1000 mm
• X-tengelyes előtolási sebesség: 250 mm/s
• X tengely meghajtási teljesítmény: 1,25 kW
• R-tengely beállítási tartomány (az asztal felületétől): 65-215 mm
• R-tengely előtolási sebesség: 150 mm/s
• R-tengely meghajtási teljesítmény: 1,25 kW
• csúszómozgató löket: 400 mm
• maximális távolság a munkaasztal és a csúszka között: 720 mm
• minimális távolság a munkaasztal és a csúszka között: 320 mm
• megközelítési sebesség: 100 mm/s
• hajlítási sebesség: 9 mm/s
• visszatérési sebesség: 105 mm/s
• hatótávolság: 405 mm
• oszlopok közötti távolság: 5050 mm
• lábkapcsoló
• oldalvédők
• hidraulikus rendszernyomás: 330 bar
• pneumatikus rendszernyomás: 4,5-6 bar
• olajtartály térfogata: 700 l
• főmotor hajtási teljesítménye: 45 kW
• beépített teljesítmény: 51 kW
• áramellátás: 3x 400 V; 50 Hz
• méretek (H x SZ x M): 8950 x 4540 x 4295 mm
• a TRUMPF TruBend 8500-60 gép súlya: 60000 kg
