ELB SHLIFF SWBD-30 VA II síkköszörű

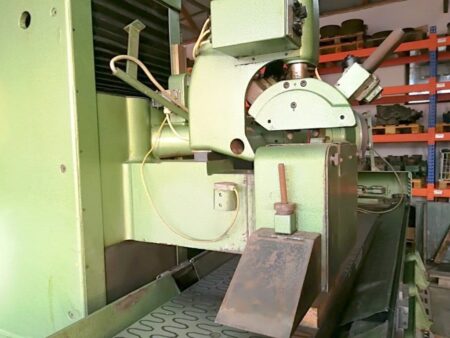

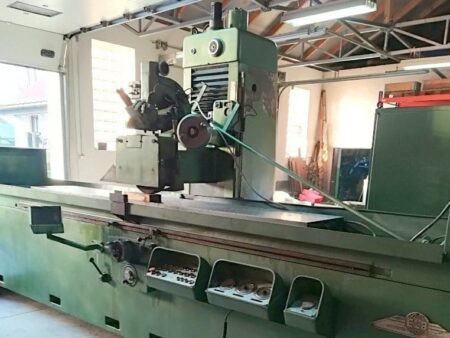

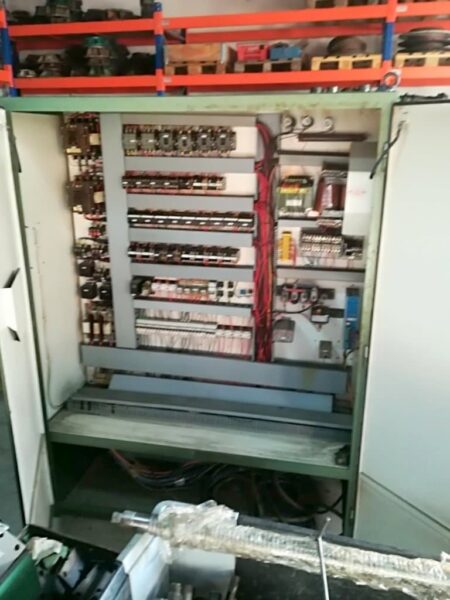

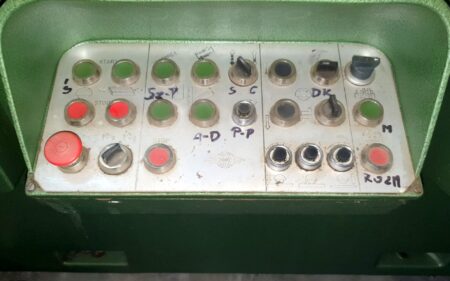

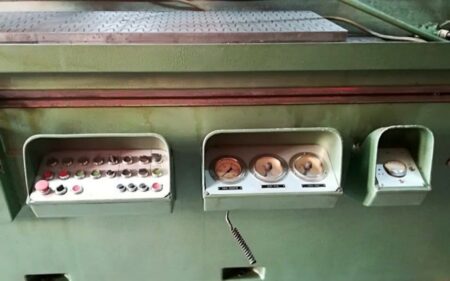

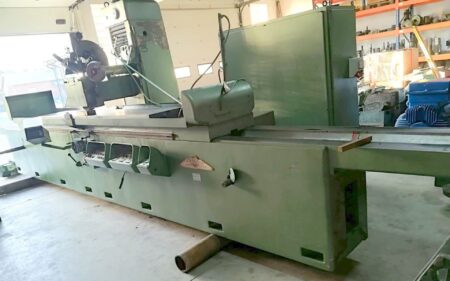

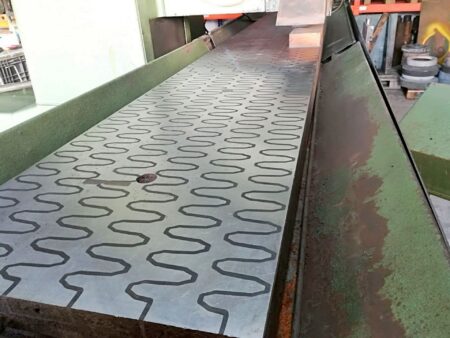

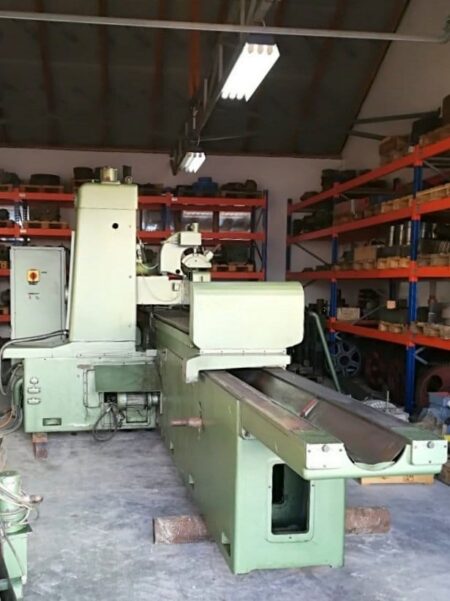

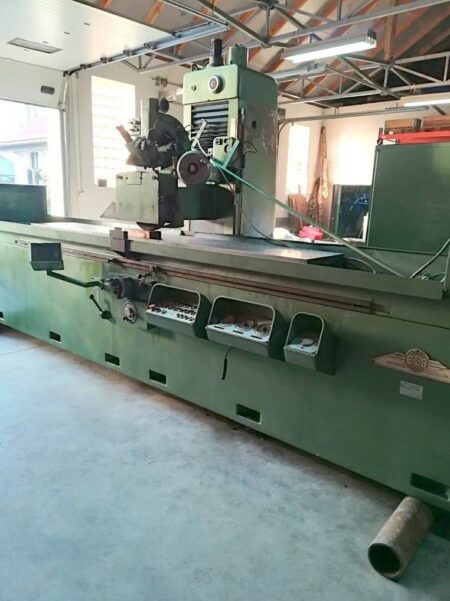

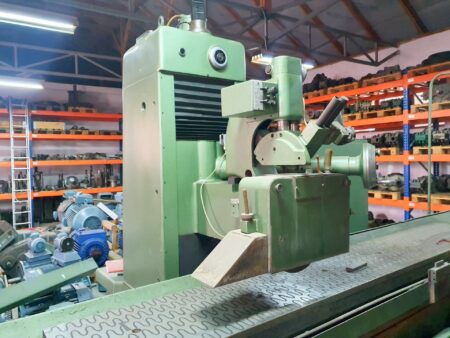

ELB SHLIFF SWBD-30 VA II síkköszörű 1970-ben gyártották Németországban. A gép három elektromágneses rögzítőlemezből álló, egyenként 3000 mm hosszú és 450 mm széles elektromágneses asztallal van felszerelve. A mágneses köszörűgép munkaasztalán legfeljebb 3000 mm hosszú, 500 mm széles és legfeljebb 2000 kg súlyú munkadarabok megmunkálására van lehetőség.

A köszörülési magasság a köszörűkorong kopásától függ – új köszörűkoronggal a munkadarabot legfeljebb 450 mm magasra lehet köszörülni, míg a használt köszörűkoronggal a köszörülési magasság 540 mm. Az ELB SHLIFF SWBD 30 köszörűgép rendelkezik még egy csiszolókorongok kiegyensúlyozására szolgáló tüskével, csiszolókorongtartókkal és elektromágneses lemezekben elhelyezett elektroautomata mágneses pólusváltóval. A gép 2002-ben a lengyel JOTES cég által végzett teljes felújításon esett át.

Az ELB SHLIFF SWBD-30 VA II mágneses síkköszörű műszaki paraméterei

• az elektromágneses asztal méretei (szélesség x hosszúság): 450 x 3000 mm
• maximális csiszolási hossz: 3000 mm
• maximális csiszolási szélesség: 500 mm
• maximális csiszolási magasság új csiszolótárcsával: 450 mm
• maximális csiszolási magasság használt csiszolókoronggal: 540 mm
• maximális asztali terhelés: 2000 kg
• az elektromágneses rögzítőlemezek felülete: 1000 x 450 mm
• az elektromágneses rögzítőlemezek száma: 3 db.
• csiszolótárcsa méretei: ⌀ 450 x 203 x 80 mm
• a fejtámasz-tartó függőleges elmozdulása: 465 mm
• az oszlopcsúszda vízszintes mozgása a fejtámlával: 500 mm
• a fejtámla keresztirányú mozgása: 500 mm
• az asztal hosszirányú mozgása: 3000 mm
• T-nyílások száma: 3
• T-nyílások közötti távolság: 125 mm
• a T-nyílások szélessége: 16H7
• elektroautomata mágneses pólusváltó az elektromágneses lemezekben
• csiszolókorong kiegyensúlyozására szolgáló tüske
• csiszolókorong-tartók

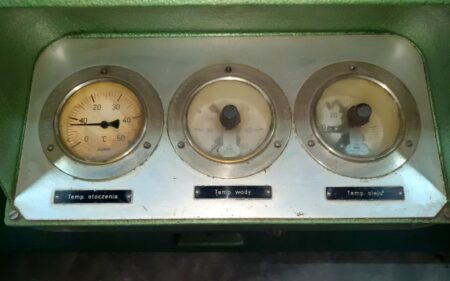

• a hűtőfolyadék és a kenőolaj hőszabályozása
• a hűtőszivattyú kapacitása: 100 l/min
• lengőmezők p=24 mm; teljesítmény 800 W
• a gép méretei (H x K x Sz): 9000 x 2700 x 2450 mm
• összsúly: 12500 kg
