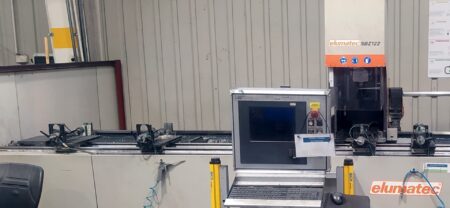

ELUMATEC SBZ 122/34 megmunkálóközpont

ELUMATEC SBZ 122/34 megmunkálóközpont 2009-ben készült Németországban. A robusztus felépítésű, megbízható gép az alumíniumprofilok és vékonyfalú acélprofilok megmunkálási műveleteinek széles skáláját végzi, mint például fúrás, marás és menetvágás egy rögzített profilon öt oldalon. A folyamat során a szerszámok pozicionálása mindhárom numerikusan vezérelt tengely segítségével történik.

Az ELUMATEC SBZ122 automatikus megmunkálóközpont alumínium- és acélprofilokhoz egy feszítőberendezéssel ellátott ágyból, egy mozgatható megmunkálóegységből, védőburkolattal, kezelőpanelből és vezérlőszekrényből áll. A gép teljes tömege körülbelül 1980 kg.

Az ELUMATEC SBZ 122/34 profilmegmunkálóközpont műszaki adatai

• előtolási sebességek X/Y/Z tengelyen: 3850/350/280 mm
• haladási sebességek X/Y/Z tengelyekben: 60/30/30/30 m/perc
• maximális munkadarab-hossz: 3850 mm
• maximális tárcsavágó átmérő: 63 mm
• tárcsavágó átmérő: 92 mm
• maximális tárcsavágó orsófordulatszám: 22000 rpm
• tárcsavágó orsó teljesítménye: 7 kW
• pozicionálási pontosság: ± 0,1 mm
• maximális szerszámhossz: 150 mm
• szerszámtartó: HSK-F63
• szerszámnyílás: 6
• levegőfogyasztás (permetezéssel): 75 l/min
• sűrített levegő nyomása: >7 bar
• környezeti hőmérséklet: +10°C/ +30°C
• zajszint: >75 dB(A)
• tápellátás: 3x 400 V; 50 Hz
• méretek (hosszúság x szélesség x magasság): 5100 x 3400 x 2560 mm
• SBZ 122/34 gép súlya: kb. 1980 kg
