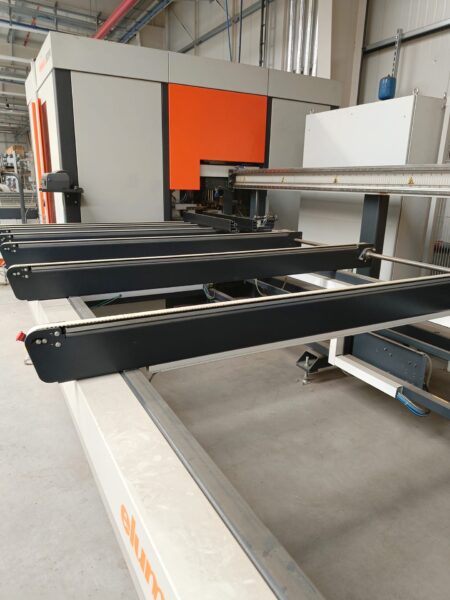

ELUMATEC SBZ 618 megmunkálóközpont

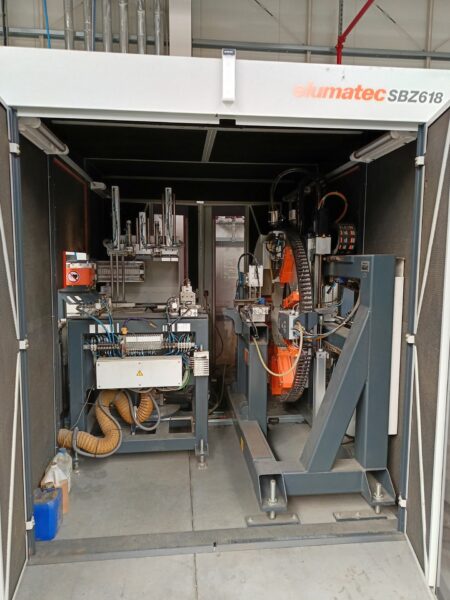

ELUMATEC SBZ 618 megmunkálóközpont 2014-ben gyártotta Németországban az Elumatec AG. A gép lehetővé teszi acélból, alumíniumból és PVC-ből készült profilok teljesen automatikus megmunkálását. Kiváló megmunkálási paraméterei és nagy pontossága miatt kiváló választás a pl. ablak- vagy ajtógyártással kapcsolatos vállalkozások számára. A profilok vágását egy megbízható, 550 mm átmérőjű fűrész végzi -22,5° és +22,5° közötti szögbeállítási tartományban. A megmunkáló egység megbízható maró- és furatgyártó orsóval is fel van szerelve. Az ELUMATEC profil megmunkálóközpont széleskörű felszereltséggel kínálják, többek között 10 profil befogadására alkalmas tárral, valamint vonalkódolvasóval és címkenyomtatóval. A gép össztömege körülbelül 5500 kg.

Az ELUMATEC SBZ 618 profilfúró- és vágóközpont műszaki adatai

• maximális munkadarab-hossz: 4000 mm
• minimális munkadarab-hossz: 400 mm
• X tengely pozicionálási sebessége: 200 m/perc
• maximális orsófordulatszám: 20000 rpm
• fűrészlap átmérő: 550 mm
• fűrészlap kitérés: -22,5°/+22,5°

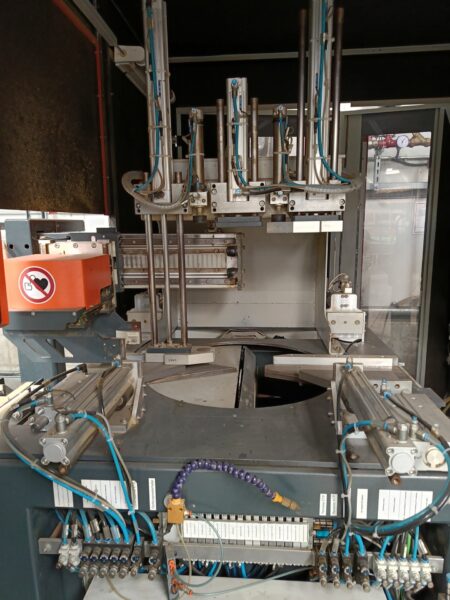

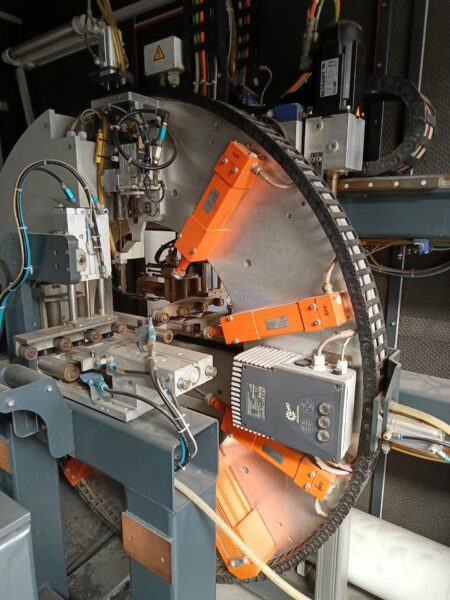

• vágóállomás

– maximális fordulatszám: 4000 rpm
– maximális alapvágó átmérő: 150 mm
– minimális fogszám: 6, gérvágás forgácstörővel
– 4 állású automatikus szerszámváltó
– szerszámtartó: HSK-F63
– befogófurat átmérője: 30 mm
– egyensúlyi minőség (teljes szerszám): 2,5 G
– maximális összsúly: 6 kg

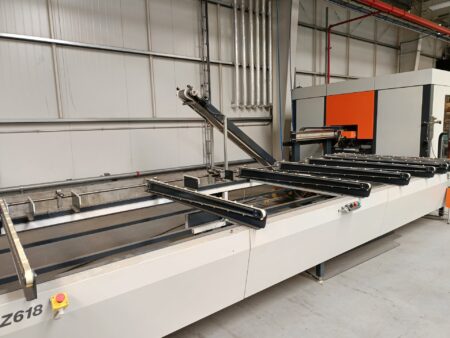

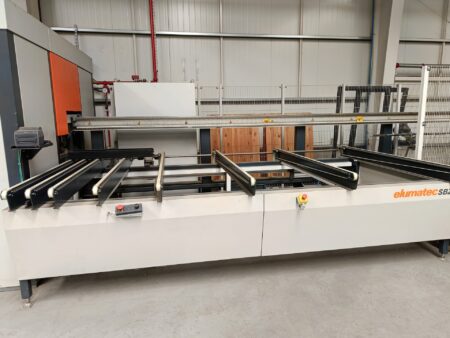

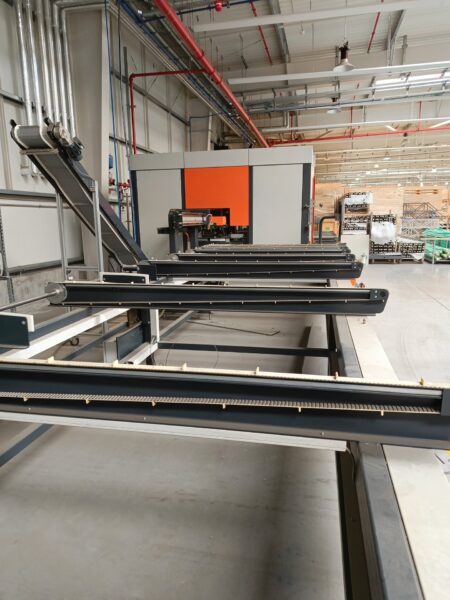

• tár 10 profil befogadására alkalmas
• vonalkódolvasó
• címkenyomtató

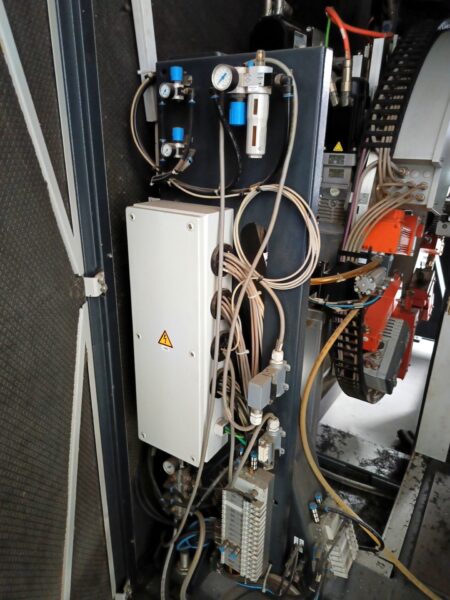

• sűrített levegő nyomása: 6-8 bar
• fűrészmotor teljesítménye: 4 kW
• fúróegység teljesítménye: 1,2 kW
• beépített teljesítmény: 29 kW
• áramellátás: 3x 400 V; 50 Hz
• az ELUMATEC SBZ 618 gép össztömege: kb. 5500 kg
