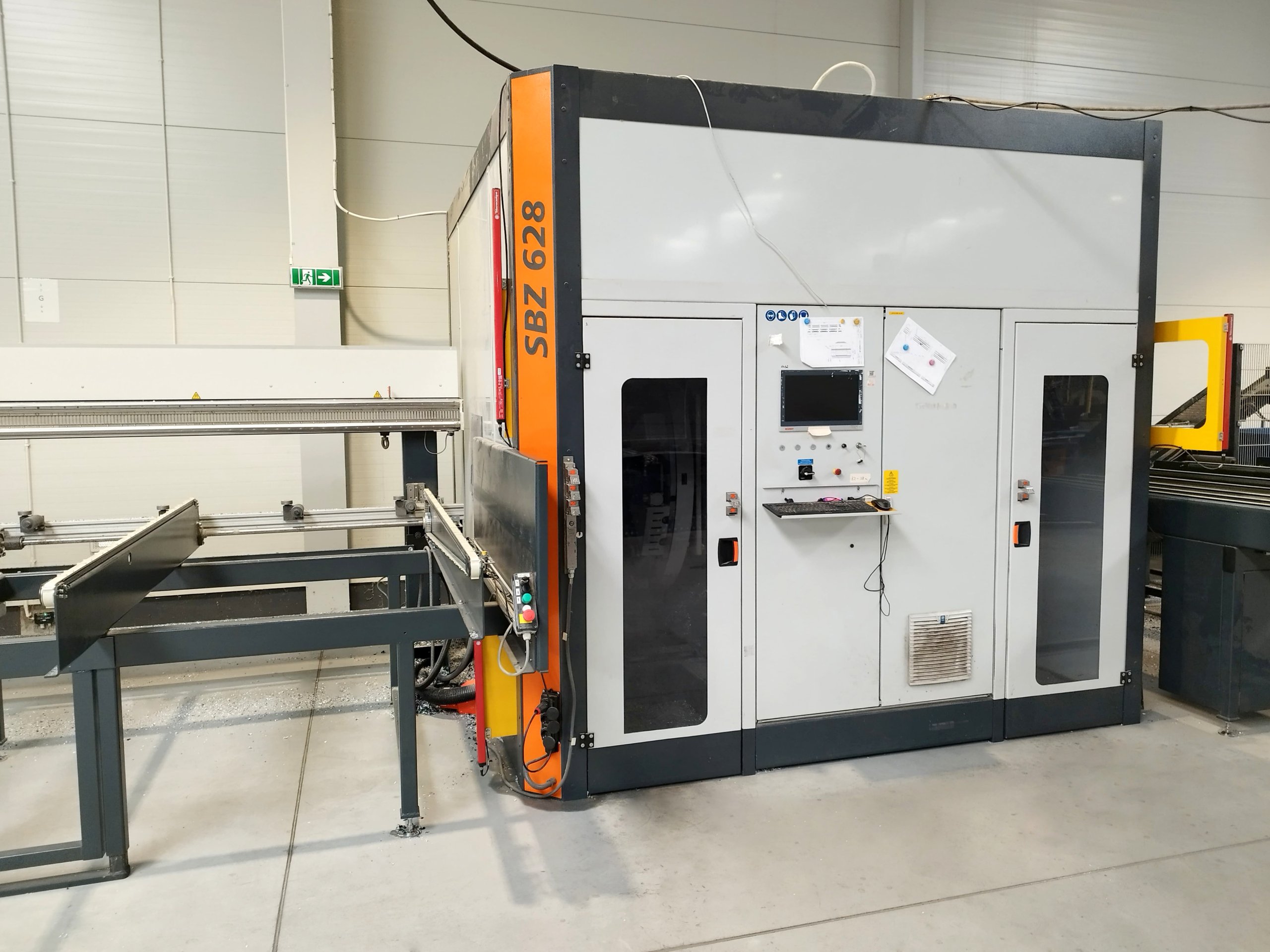

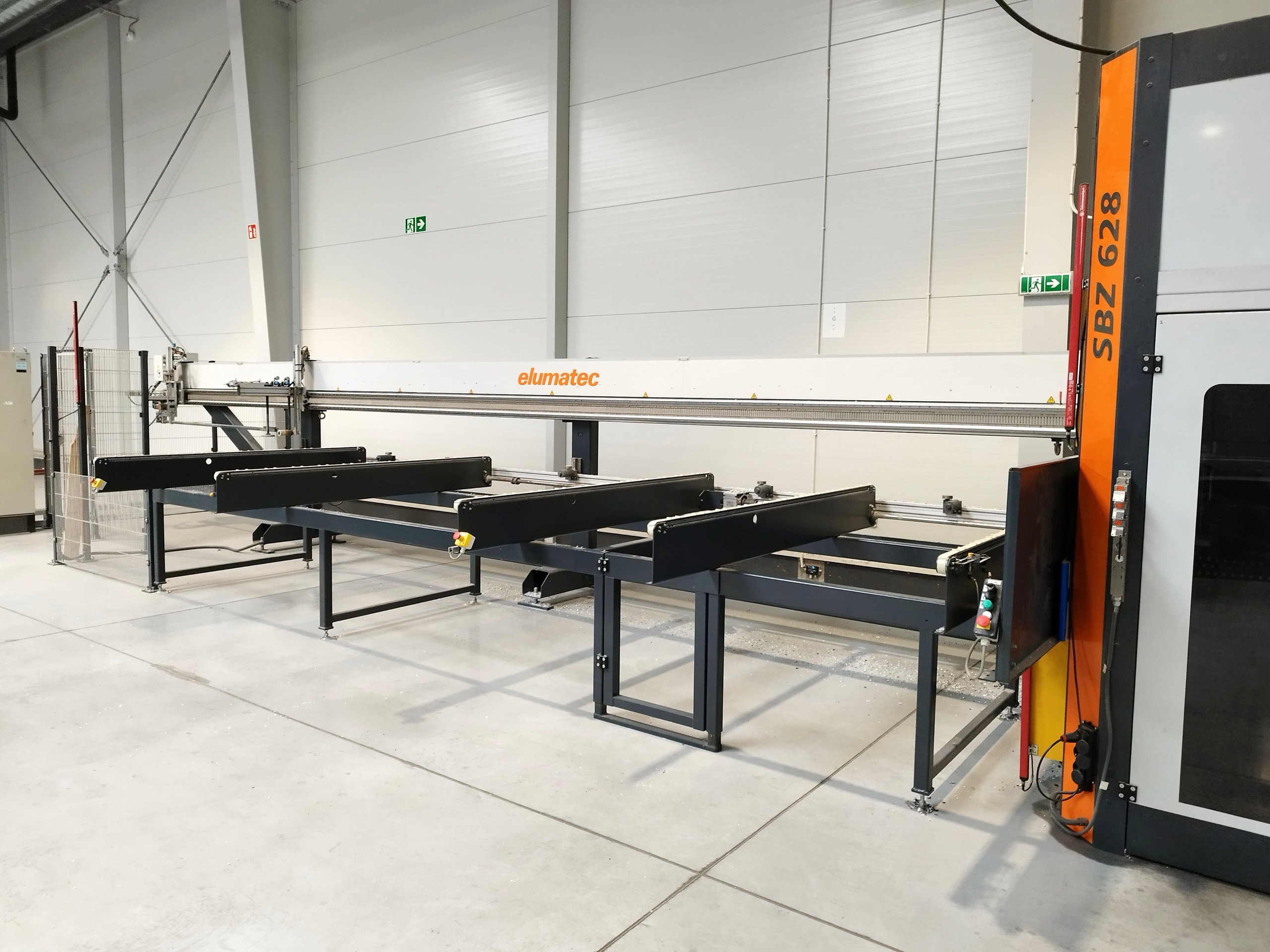

ELUMATEC SBZ 628 profil megmunkálóközpont

ELUMATEC SBZ 628 profil megmunkálóközpont 2016-ban gyártotta Németországban az elumatec AG. A gépet egész élettartama alatt rendszeresen szervizelték.

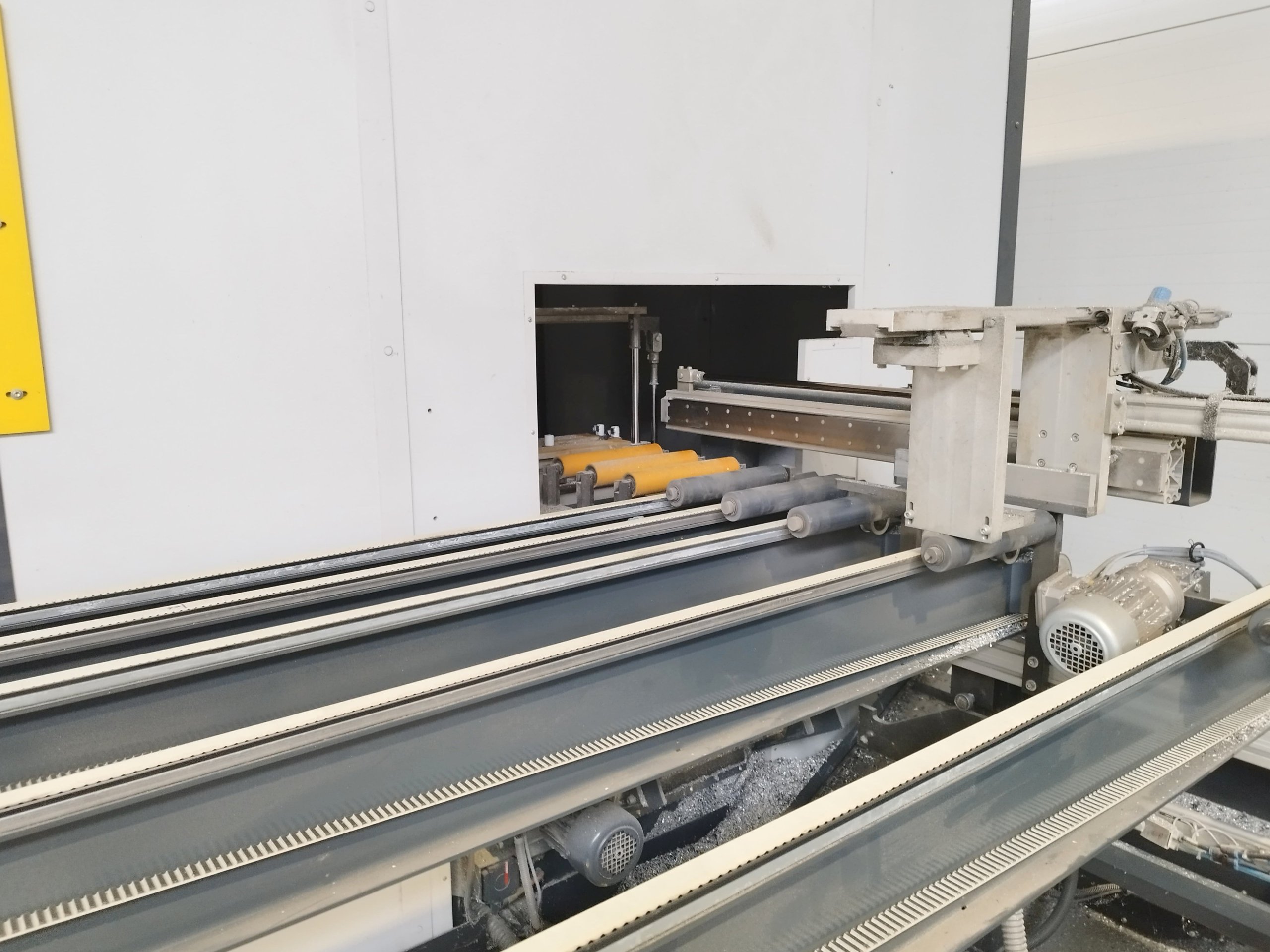

Az ELUMATEC SBZ 628 profil megmunkálóközpont rendkívül sokoldalú megoldás ablakprofilok, ajtóprofilok vagy homlokzatok korszerű megmunkálásához. Bármilyen típusú profil precíziós megmunkálását lehetővé teszi, legfeljebb 7500 mm hosszúságig. A vágást, fúrást és marást egyetlen munkamenetben végzik a hangelnyelő kabinban elhelyezett fejlett megmunkálóegységek. Egy rögzítő rendszer azonnal pozícionálja a munkadarabot, és a teljes megmunkálási folyamat alatt biztonságosan tartja azt. A megragadók, orsók és a 360°-os forgástartományú vágótárcsa lehetővé teszik a profil megmunkálását több pozícióban, állandó pontosság mellett. Mindezt kiegészíti a vezetőgörgők és szerszámok gyorscsere-mechanizmusa, amely jelentősen csökkenti a gép beállítási idejét.

A legjobb műszaki paraméterekkel rendelkező alkatrészek mindegyike gondosan lett kiválasztva és optimalizálva a legjobb megmunkálási eredmények garantálása érdekében. A gép átgondolt kialakítása viszont biztosítja a vezérlő- és szervizelemek könnyű hozzáférhetőségét, megkönnyítve a kezelő napi munkáját. Az ELUMATEC SBZ 628 nagyméretű tárral és intuitív eluCad szoftverrel kerül forgalomba a teljes megmunkálási folyamat programozásához és felügyeletéhez.

Az ELUMATEC SBZ 628 megmunkálóközpont műszaki adatai

Általános adatok

• szoftver: elusoft eluCad
• maximális profilhossz: 7500 mm
• minimális profilhossz: 1500 mm
• X tengely pozicionálási sebessége: 200 m/perc

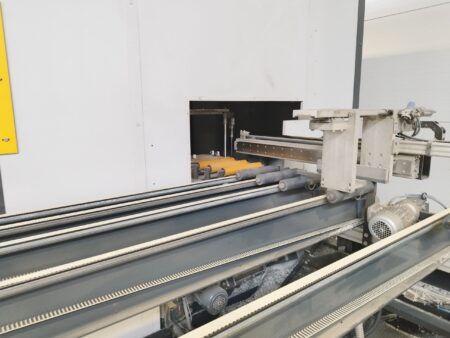

• integrált tár
• tárkapacitás (a profil keresztmetszetétől függően): 5 vagy 10 db.
• teljes hangelnyelő kabin
• ajtózárrendszer
• biztonsági kapcsolók
• maximális sűrített levegőnyomás: 8 bar
• szíjhajtás teljesítménye: 0,75 kW
• áramellátás: 400 V; 50 Hz
• az ELUMATEC SBZ 628 gép súlya: kb. 8000 kg

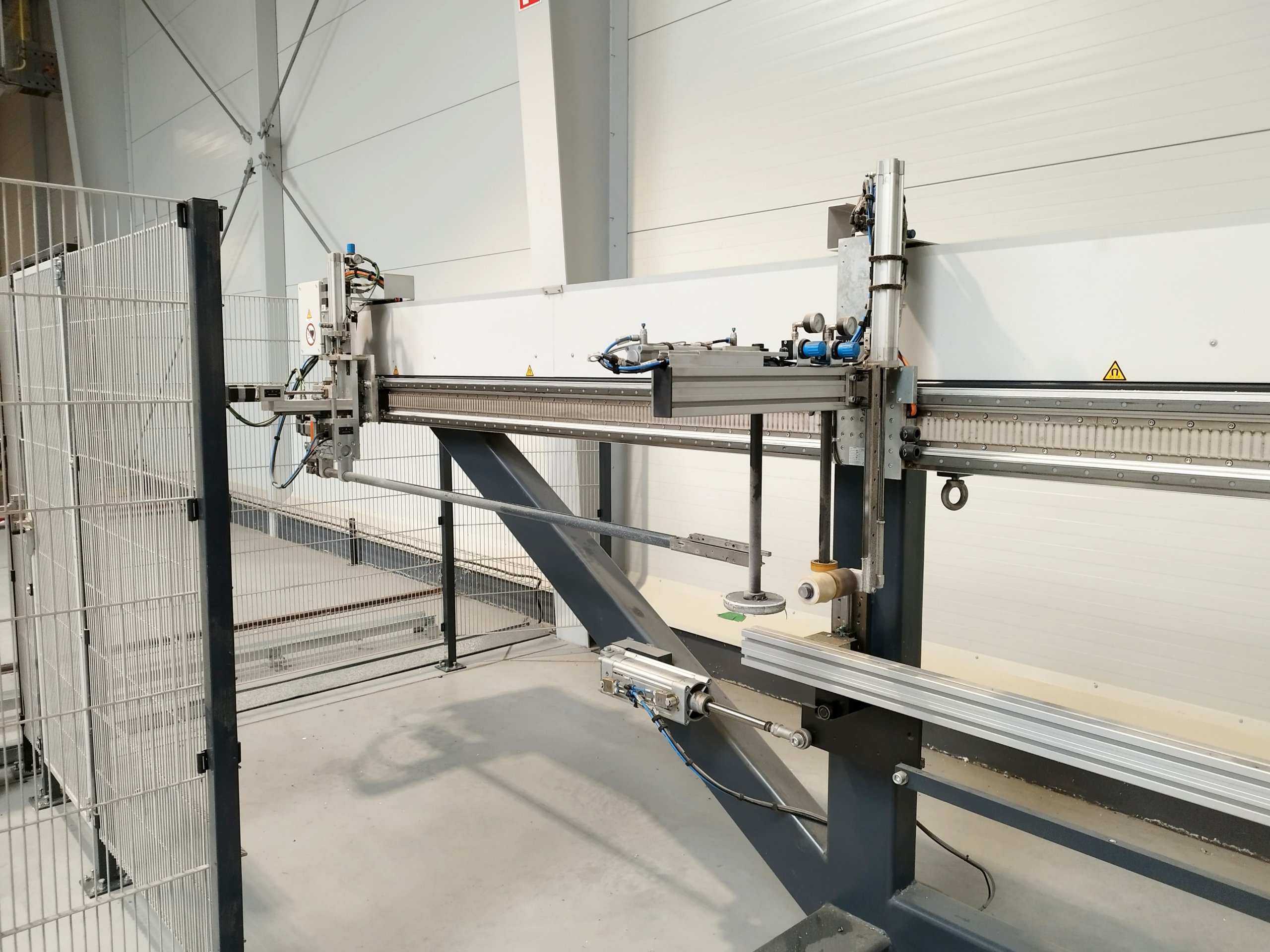

Portál (megmunkáló egység + vágóegység)

• előtolás az X tengelyen: 400 mm
• X tengely meghajtási teljesítménye: 1,9 kW

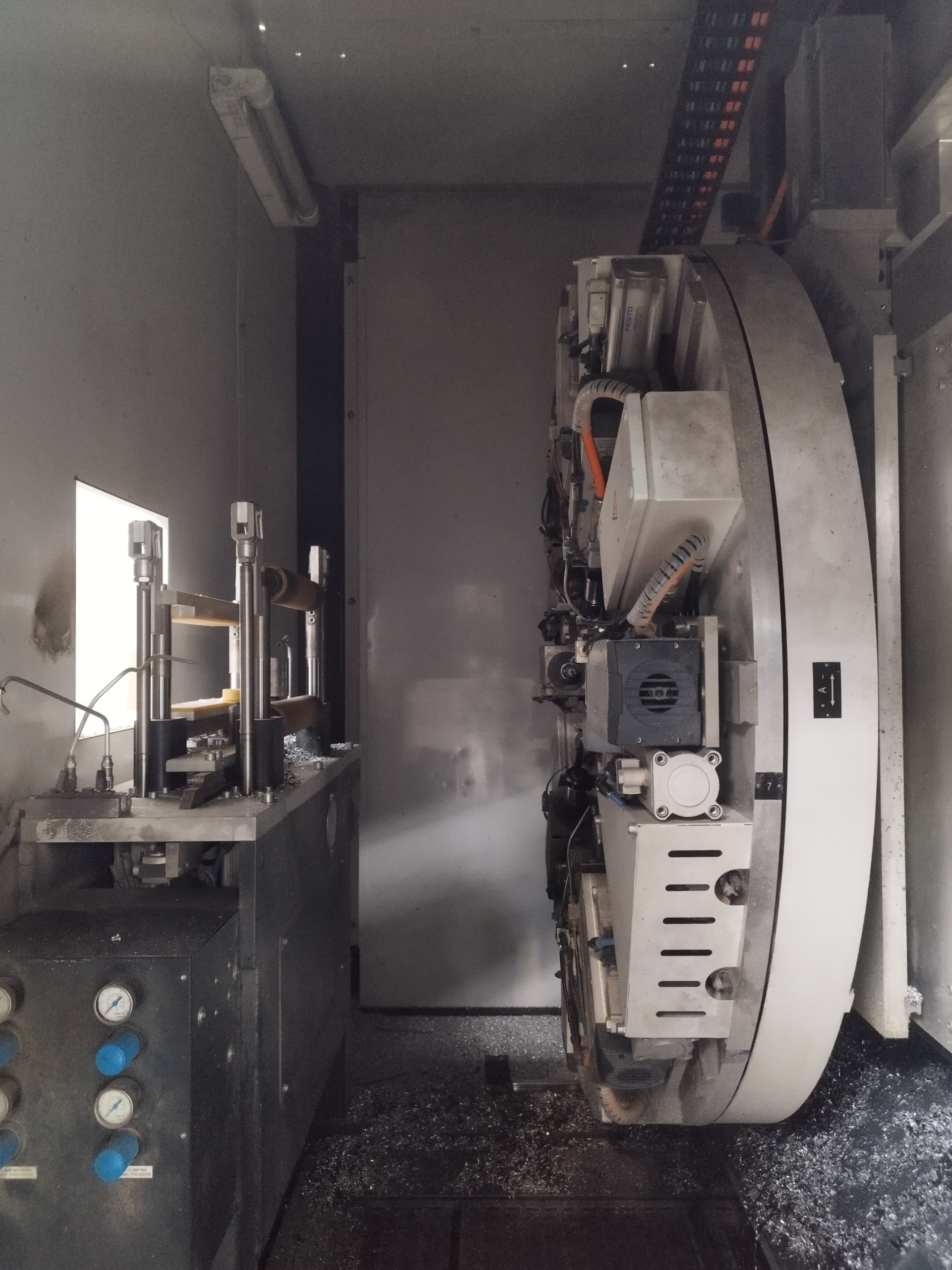

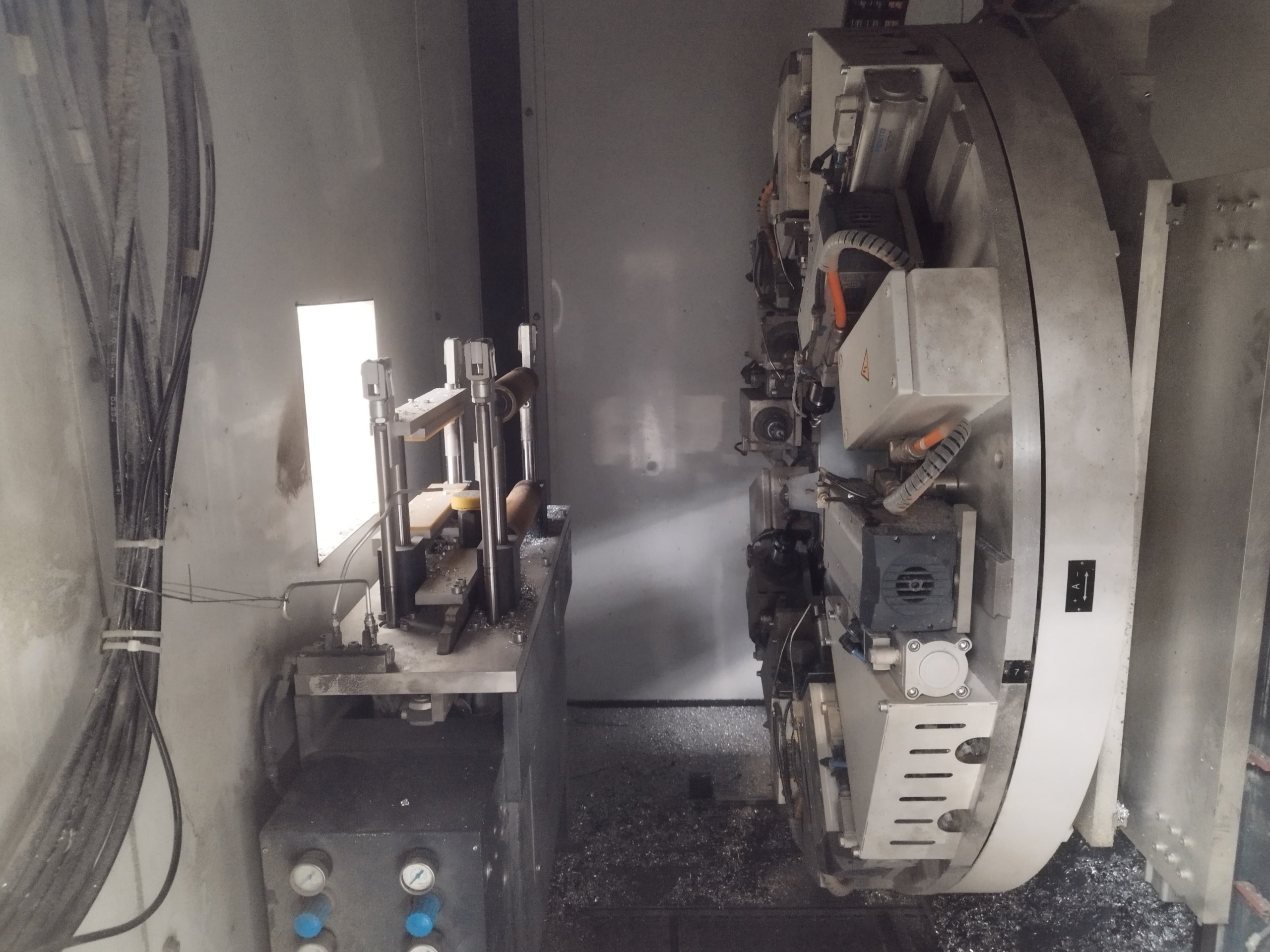

Megmunkáló egység

• orsók száma: 8
• A tengely forgási tartománya (folyamatos): 360°
• előtolás az Y/Z tengelyen: 500/500 mm
• szerszámtartó: HSK-C 40
• Y/Z/A tengely meghajtási teljesítménye: 1,45/4,78/4,78 kW
• orsó meghajtási teljesítménye: 6 kW

Vágóegység

• vágótárcsa átmérője: 550 mm
• előtolás az Y/Z tengelyen: 1050/750 mm
• C tengely forgási tartománya (folyamatos): 360°
• Y/Z/C tengely meghajtási teljesítmény: 3,43/4,71/1,02 kW
• vágótárcsa meghajtási teljesítménye: 5,5 kW
