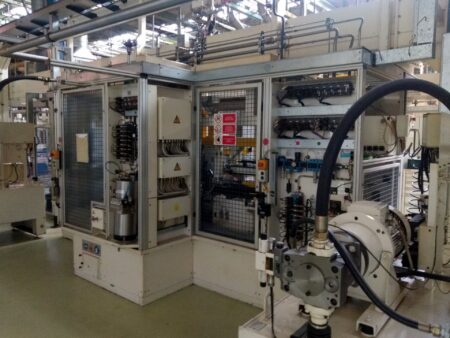

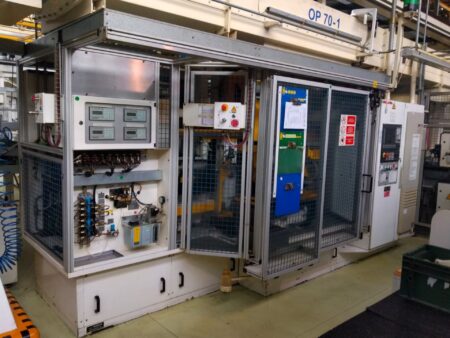

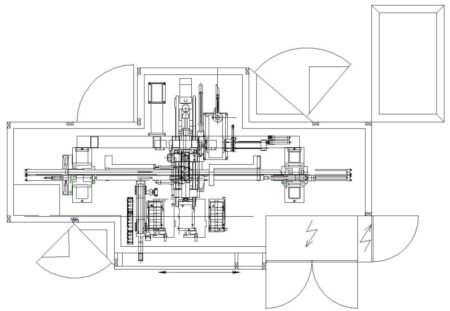

ELWEMA szelepülőkarika-fröccsöntő gépet

Az ELWEMA szelepülőkarika-fröccsöntő gépet 2002-ben gyártotta a német ELWEMA Werkzeug- und Maschinenbau GmbH. A gép az szelephelygyűrűk és az szelepvezetők alsó hengerfejbe történő bepréselésére szolgál. A gép többek között a következőkkel van felszerelve: SIEMENS Sinumerik 840D CNC vezérlőrendszerrel, kenőrendszerrel WILLY VOGEL vezérlőegységgel és számos, a gép működéséhez szükséges mechanizmussal.

A munkamenet során a gép egyszerre egy hengerfejbe fecskendezi be a szelepfészek gyűrűit és a szelepvezetőket. A ciklus két folyamatból áll – az elsőben egyszerre két, folyékony nitrogénben hűtött szelephelygyűrűt, míg a másodikban egyszerre két szelepvezetőt préselnek be szobahőmérsékleten.

A hengerfejek behelyezése és eltávolítása történhet automatikusan vagy kézzel. Az automatikus folyamatot egy portálos emelőszerkezet segítségével hajtják végre, miután a választókapcsolót „automatikus betöltés” üzemmódba állították. A hengerfejet a bal oldali lemezre töltik be kenés céljából, és a jobb oldali lemezről a kirakodási helyzetben eltávolítják. Másrészt a hengerfejek kézi behelyezése és eltávolítása egy emelő segítségével történik, miután az „automatikus betöltés” üzemmódot a választókapcsolóval kikapcsolták.

A szelephüvelygyűrűk és szelepvezetők automatikus adagolása a sajtolóbeverőkhöz a behelyező és központosító mechanizmus és az alkatrészellátó rendszer segítségével lehetséges a hengerfej-portálos emelőn lévő tartályba. Minden egyes be- és kirakodáskor a portálemelő feltölti az ELWEMA-gépen lévő tartályokat.

A szelephelygyűrűk és szelepvezetők kézi adagolása a befecskendező stancokhoz az automatikus üzemmódnak a választókapcsolóval történő kikapcsolása után, a szelephelygyűrűk és szelepvezetők kezeléséhez megfelelő szerszámok használatával történik. Minden beépített hengerfejhez egy-egy szelephüvelygyűrű- és szelepvezető-készletet kell betölteni.

Az RT 100-08-240 forgóasztal a gépágyra van szerelve, és egy acéltartókkal ellátott ívhegesztett keretből, egy elektromágneses vezérlésű, 10 pozíciójú forgóasztalból és egy csatlakozólemezből áll. A forgóasztal minden egyes működtetésével a szelepülőkarikák és a szelepvezetők, valamint a csatlakozólemezen lévő működtetők 36°-kal (1/10 fordulat) elforgathatók.

Az ELWEMA gép műszaki paraméterei

• A forgócsapszeges osztások/részlegek száma: 10
• az egyes részlegek/osztályok elforgatási szöge: 36 fok
• a szelepülőkarikák és a szelepvezetők betöltési magassága: 1050 mm
• üzemi nyomás: 0,5 Mpa
• energiafogyasztás: 11 kW
• üzemi feszültség: 380 V
• frekvencia: 50 Hz
• a gép méretei (hosszúság x szélesség x magasság): 4350 x 1800 x 2600 mm
• súly: 2500 kg

A szelepülőkarika befecskendező gép felszereltsége

• CNC-vezérlés: SIEMENS Sinumerik 840D
• forgóasztal: RT 100-08-240
• kenőrendszer vezérlőegységgel: WILLY VOGEL
• sűrített levegős rendszer: FESTO
• automatikus jelölőberendezés: MARKATOR MV15

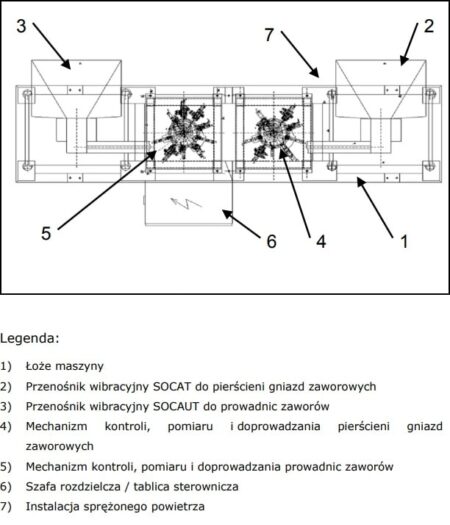

• vibrációs szállítószalag szelepülőkarikákhoz: SOCAUT

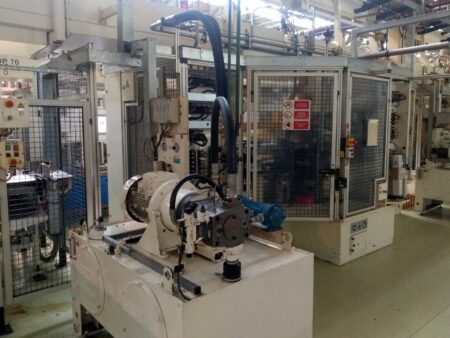

• hidraulikus rendszer GNG szivárgásellenőrző mechanizmussal
• szelepülőkarika adagolórendszer
• manipulátor a szelepülőkarikák behelyezéséhez és eltávolításához
• Szelepvezető-kezelő mechanizmus
• Szelepülőkarika-kezelő mechanizmus
• szerszámpozícionáló mechanizmus
• szelepvezető behelyezési ütőcsere-mechanizmus
• szelepülésgyűrű behelyező lyukasztó készlet
• szelepülésgyűrű behelyező lyukasztó csere mechanizmusa
