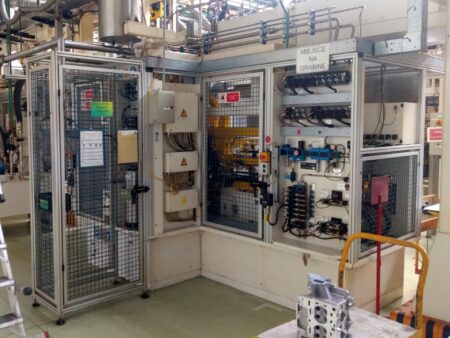

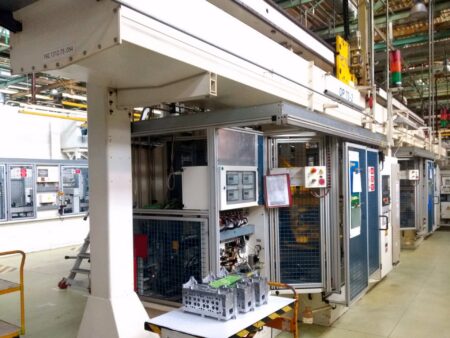

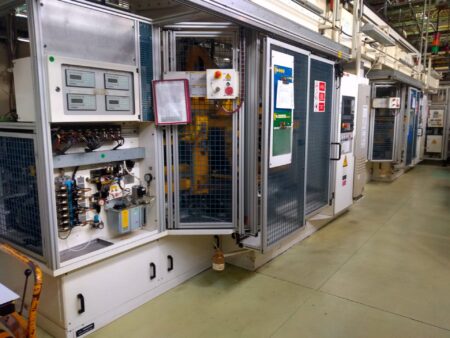

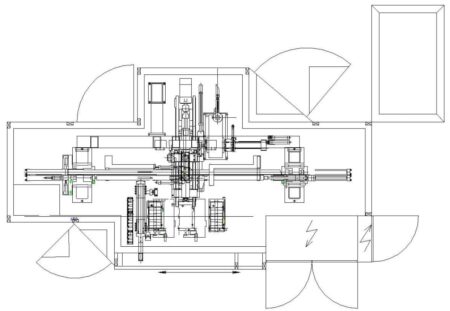

ELWEMA szelepülőkarika-fröccsöntő gépet

Az ELWEMA szelepülőkarika-fröccsöntő gépet 2002-ben gyártotta a német ELWEMA Werkzeug- und Maschinenbau GmbH. A gép célja az szelephelygyűrűk és az szelepvezetők alsó hengerfejekbe történő beültetése. A berendezés többek között a következőkkel van felszerelve: kenőrendszer WILLY VOGEL vezérlőegységgel, SIEMENS Sinumerik 840D CNC vezérlőegység és számos, a gép működéséhez szükséges mechanizmus.

Az RT 100-08-240 forgóasztal az ELWEMA gépágyra van szerelve, és egy acéltartókkal ellátott ívhegesztett keretből, egy összekötő lemezből és egy elektromágneses vezérlésű, 10 pozíciójú forgóasztalból áll. A szelepülőkarikák, a szelepvezetők és az összekötő lemezen lévő szelepfelvevő mechanizmusok a forgóasztal minden egyes működtetésével 36°-kal (1/10 fordulat) elforgathatók.

A szelepfoglaló gyűrűk és a szelepvezetők egy-egy hengerfejbe történő befecskendezése egy két folyamatból álló munkaciklus során történik. Az első folyamat két, folyékony nitrogénben hűtött szelepülőkarika egyidejű befecskendezése. A második folyamat a két szelepvezető egyidejű befecskendezése szobahőmérsékleten.

A hengerfej behelyezési és eltávolítási folyamat kétféleképpen – automatikusan vagy kézzel – végezhető. Az automatikus folyamatot egy portálos emelőszerkezet segítségével végzik. A mechanizmus a hengerfejet a kenésért felelős bal oldali lemezre rakja, és a jobb oldali lemezről a kirakodási helyzetben eltávolítja. A kézi folyamatot viszont egy emelő segítségével hajtják végre, miután az „automatikus betöltés” üzemmódot egy választókapcsolóval kikapcsolták.

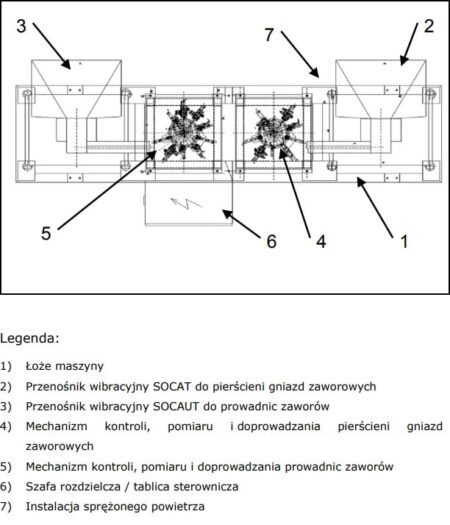

A szelephüvelygyűrűk és szelepvezetők automatikus adagolása a befecskendező stancokhoz az átfedő és centrírozó mechanizmus, valamint a hengerfej portálemelőn lévő tartályba történő alkatrészadagoló rendszer segítségével lehetséges. Minden egyes be- és kirakodáskor a portálemelő feltölti az üzemben lévő tartályokat.

Az ELWEMA gép műszaki adatai

• A forgóasztal rekeszeinek / osztásainak száma: 10
• az egyes rekeszek / osztások forgási szöge: 36 fok
• a szelepülőkarikák és szelepvezetők betöltési magassága: 1050 mm
• üzemi nyomás: 0,5 Mpa
• energiafogyasztás: 11 kW
• üzemi feszültség: 380 V
• frekvencia: 50 Hz
• a gép méretei (hosszúság x szélesség x magasság): 4350 x 1800 x 2600 mm
• a gép súlya: 2500 kg

A szelephézag-gyűrű befecskendező gép felszereltsége

• CNC-vezérlés: SIEMENS Sinumerik 840D
• forgóasztal: RT 100-08-240
• kenőrendszer vezérlőegységgel: WILLY VOGEL
• sűrített levegős rendszer: FESTO
• automatikus jelölőberendezés: MARKATOR MV15
• vibrációs szállítószalag szelepülőkarikákhoz: SOCAUT
• hidraulikus rendszer GNG szivárgásellenőrző mechanizmussal
• szelepülőkarika adagolórendszer
• manipulációs mechanizmus a szelepülőkarikák behelyezéséhez és eltávolításához
• szelepvezető-kezelő mechanizmus
• szelepülőkarika-kezelő mechanizmus
• szerszámpozícionáló mechanizmus
• szelepvezető behelyezési ütőcsere-mechanizmus
