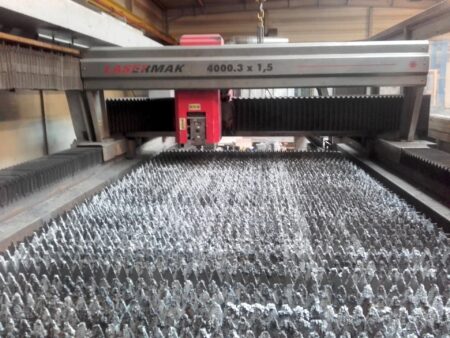

ERMAKSAN LASERMAK 4000.3 x 1.5 lézervágó

ERMAKSAN LASERMAK 4000.3 x 1.5 lézervágó, amelyet 2010-ben Törökországban gyártottak, kiváló minőségű 4 kW-os lézersugarat használ az enyhe acél, rozsdamentes acél és alumínium munkadarabok precíziós vágásához. A nagy munkaasztallal és 5 tengellyel (X,Y,Z,U,V) rendelkező, lineáris motorokkal felszerelt lézer maximális hatékonyságot és termelékenységet kínál a felhasználójának, miközben alacsonyak az üzemeltetési költségek.

Az összes tengely lineáris motorokkal való felszerelése a nagy volumenű megmunkáláshoz szükséges nagy előtolási sebesség és maximális gyorsulás biztosítását szolgálja. Az ERMAKSAN lézervágógép kiváló minőségű, 4 kW-os lézersugárral megmunkálja a legfeljebb 1500 kg tömegű munkadarabokat. A megbízható FANUC C4000i-B rezonátor által generált lézersugár a PRECITEC HP 1,5″ vágófejre érkezik, amely egy nagyon praktikus plug and play kazettás rendszerrel rendelkezik a nagynyomású vágáshoz.

A LASERMAK CO2-lézer automatikus raklapváltóval és a LANTEK EXPERT CUT CAD/CAM szoftverrel is fel van szerelve, amely lehetőséget biztosít a megmunkálási paraméterek elmentésére, valamint a vágási idő és költségek kiszámítására. A gép teljes tömege 19500 kg.

Az ERMAKSAN LASERMAK 4000.3 x 1.5 lézervágógép műszaki adatai

• lézersugár teljesítménye: 4 kW
• tengelyek száma: 5 (X,Y,Z,U,V)
• előtolási sebességek X/U/Y/Z/V tengelyeken: 3060/3060/1540/150/2250 mm
• maximális munkadarabvastagság (lágyacél): 20 mm
• maximális munkadarabvastagság (rozsdamentes acél): 12 mm
• maximális munkadarabvastagság (alumínium): 8 mm
• maximális lemezméretek (H x Sz): 3000 x 1500 mm
• maximális lemezsúly: 1500 kg
• gyorsulás az X/U/Y/Z tengelyen: 2/2/3/2 G
• maximális X tengelysebesség (egyszeres): 120 m/min
• maximális Y tengelysebesség (egyszeres): 120 m/min
• maximális tengelysebesség (egyidejű meghajtással): 169 m/min
• pozicionálási pontosság: ± 0,03 mm/m
• ismétlési pontosság: ± 0,015 mm
• lézertípus: CO2
• lézersugár hossza: 10,6 μm
• teljesítmény-stabilitás: ± 2%

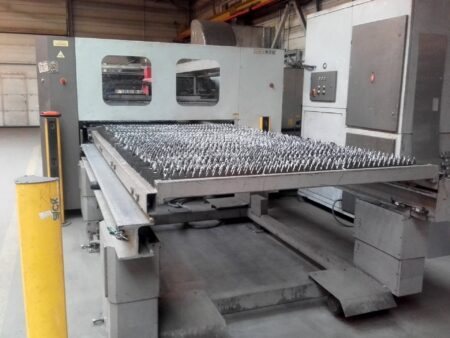

• raklapok száma: 2
• raklapváltási idő: 35 s
• maximális impulzuscsúcsteljesítmény: 5000 W
• lézergázfogyasztás: 10 l/h
• hűtővízáramlás: 160 l/min
• energiaigény: kb: 50-70 kW
• méretek (hosszúság x szélesség x magasság): 10470 x 5285 x 2430 mm
• LASERMAK 4000.3 x 1.5 lézer súlya: 19500 kg

A LASERMAK 4000.3 x 1.5 lézervágó felszereltsége

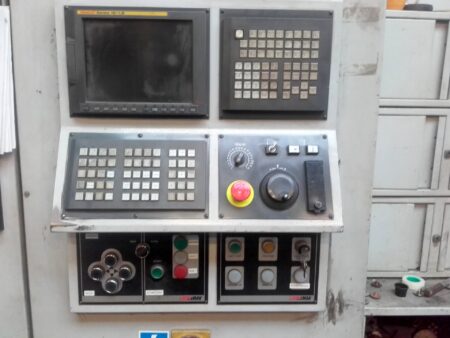

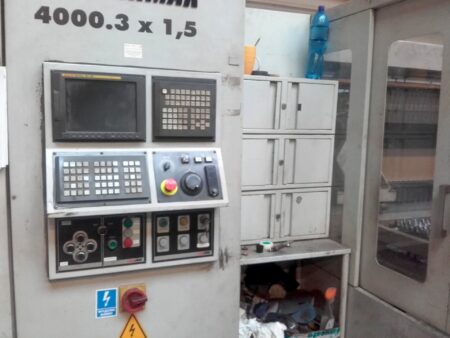

• CNC-vezérlés: FANUC Series 16i-LB
• lézerforrás: FANUC C4000i-B
• CAD/CAM szoftver: LANTEK EXPERT CUT
• vágófej: PRECITEC HP 1.5″
• automatikus raklapváltó
