EXTRON L610 CNC függőleges megmunkálóközpont

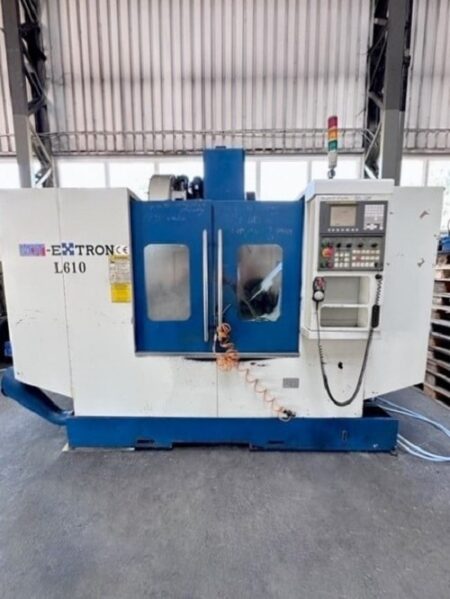

EXTRON L610 CNC függőleges megmunkálóközpont 2008-ban készült Tajvanon. A gépet széleskörű megmunkálási képességei, nagy pontossága és megbízható alkatrészei jellemzik, így ideális minden gyártóüzem számára, még a legintenzívebb és legigényesebb kihívások során is. A kiváló minőségű, tolóajtókkal ellátott kialakítás ráadásul hatékonyan csillapítja az esetleges rezgéseket, és maximális folyamatstabilitást biztosít.

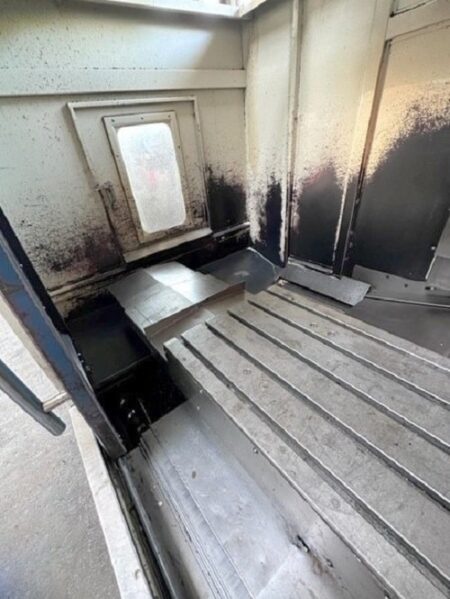

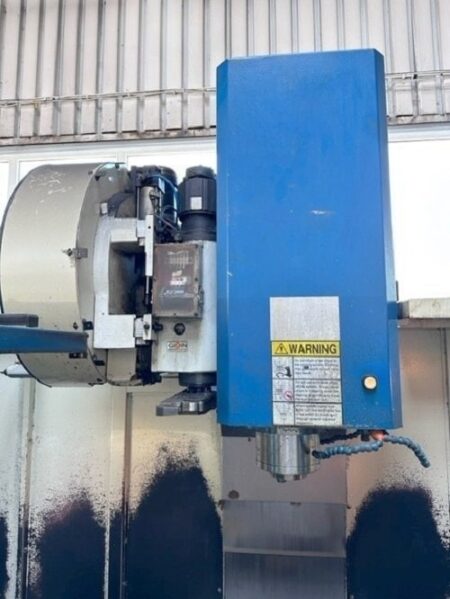

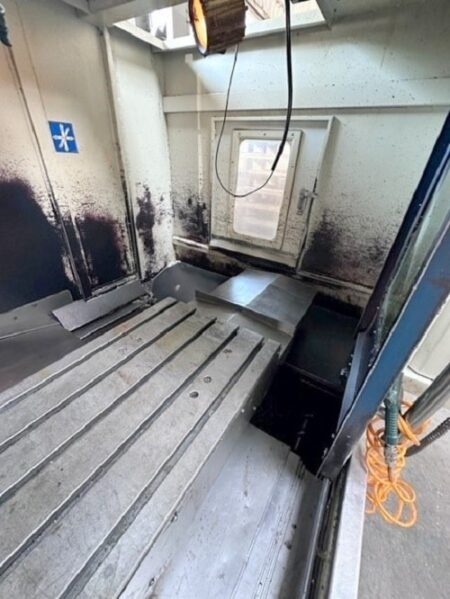

Az EXTRON L 610 maróközpont egy nagy T-nyílású asztalon megmunkálja a munkadarabokat a 20 pozíciójú fejben elhelyezett megbízható szerszámokkal és egy nagy teljesítményű, 8000 fordulat/perc maximális sebességgel forgó orsóval. Az összes folyamatparamétert az intuitív FANUC Series 0i-MC CNC-vezérléssel programozzák, amely számos hasznos funkcióval rendelkezik, amelyek minimalizálják a gép kezelőjének szükségességét. Az EXTRON megmunkálóközpont súlya 5750 kg.

Az EXTRON L610 CNC marógép műszaki adatai

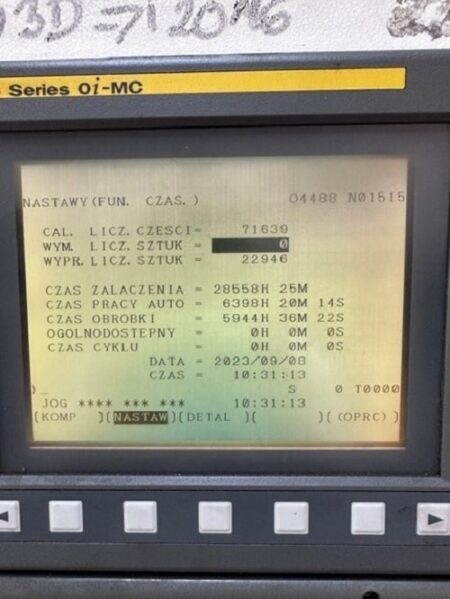

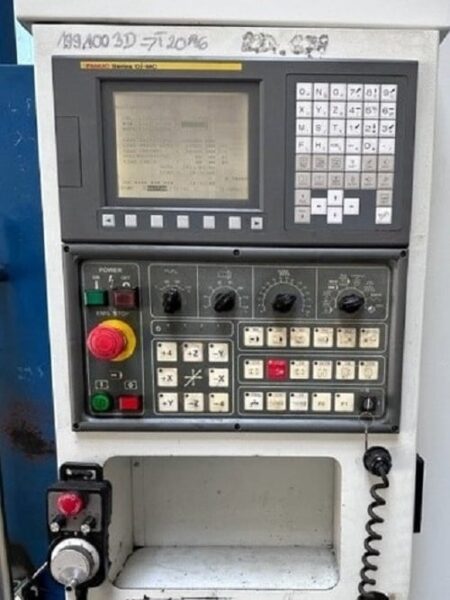

• CNC-vezérlő: FANUC Series 0i-MC
• előtolás az X/Y/Z tengelyen: 1060/560/700 mm
• gyorsmenet az X/Y/Z tengelyen: 24/24/12 m/perc
• maximális munkadarab-előtolás: 10 m/min
• munkaasztal méretei (L x W): 1260 x 510 mm
• maximális orsósebesség: 8000 ford/perc
• orsó kúpossága: BT40 vagy SK40
• orsómotor teljesítménye: 15 HP

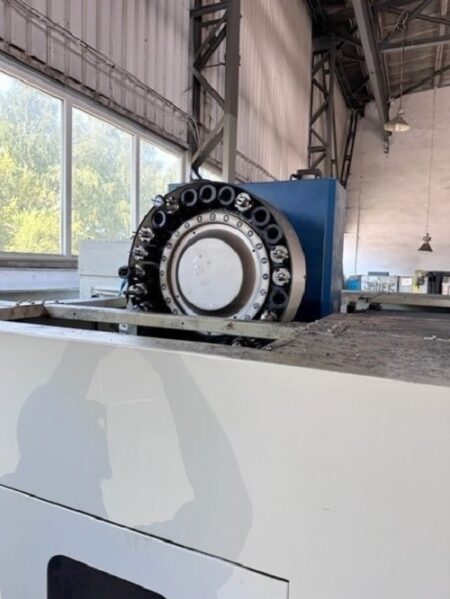

• 20 állásos szerszámtároló
• maximális szerszámtömeg: 7 kg
• pozicionálási pontosság: ± 0,01 mm
• pozícionálás ismételhetősége: ± 0,005 mm
• maximális távolság az orsó vége és az asztal felülete között: 822 mm
• minimális távolság az orsó vége és az asztal felülete között: 122 mm
• az orsó tengelye és az oszlop közötti távolság: 600 mm
• az asztal és a talp közötti távolság: 860 mm
• T-nyílások száma: 5
• T-nyílás szélessége: 18 mm
• orsószíj: 8YU
• golyós fogaskerék átmérő: ø 25/25/32 mm
• gördülőcsavaros fogaskerék löket: 8 mm
• üzemóra: 6398 h
• CE tanúsítás
• energiaellátás: 3x 220 V; 50 Hz
• méretek (H x Sz x M): 3200 x 2400 x 2590 mm
• a gép súlya: 5750 kg
