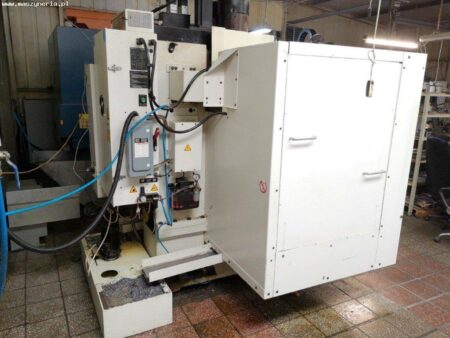

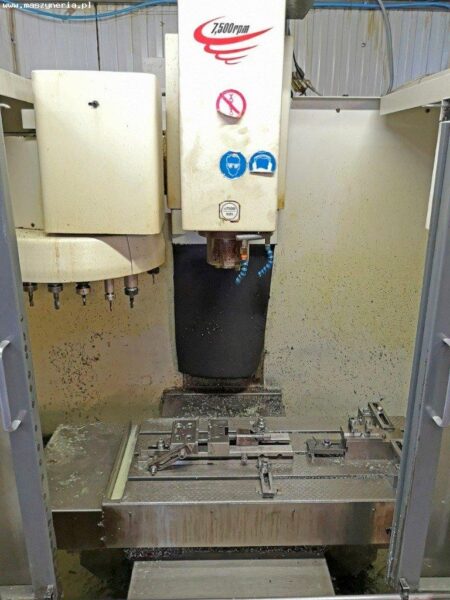

FADAL VMC 15XTL függőleges megmunkálóközpontot

A FADAL VMC 15XTL függőleges megmunkálóközpontot 2007-ben építette az Egyesült Államokban a FADAL márka. A gép három X, Y, Z tengellyel van felszerelve, amelyek maximális tengelyútja 762, 406,4, 508 mm. A munkaasztal méretei (H x SZ) 400 x 870 mm. A megmunkáló központhoz tartozik még egy raktár is, amely 21 szerszámot és digitális vezérlést biztosít a Fadaltól . A marógépet legfeljebb 340 kg tömegű anyagok feldolgozására tervezték. A megmunkáló központ orsójának fordulatszáma eléri a 7500 ford./perc értéket.

A FADAL VMC 15XTL CNC marógép műszaki paraméterei

– X / Y / Z tengely mozgása: 762 / 406,4 / 508 mm
– a munkaasztal méretei (hossz x szélesség): 400 x 870 mm
– maximális asztalterhelés (egyenletesen elosztva): 340 kg
– maximális orsófordulatszám: 7500 ford./perc
– minimális távolság az orsó és az asztal között: 101,6 mm
– maximális távolság az orsó és az asztal között: 609,6 mm
– Orsó hajtás teljesítménye: 5,6 kW
– teljesítményigény: 17 kVA
– a legnagyobb váltóáramú motor teljesítménye: 25 A; 230 VAC
– feszültség: 400 VAC
– fázisok: 3
– frekvencia: 50/60 Hz
– Teljes terhelési áram: 22 A
– rövidzárlati megszakító képesség: 10 kA min.
– a marógép mérete (Ma x M x Szé): 2500 x 2500 x 2400 mm
– gép tömege: 3 t

A FADAL VMC 15XTL CNC maróközpont felszerelése

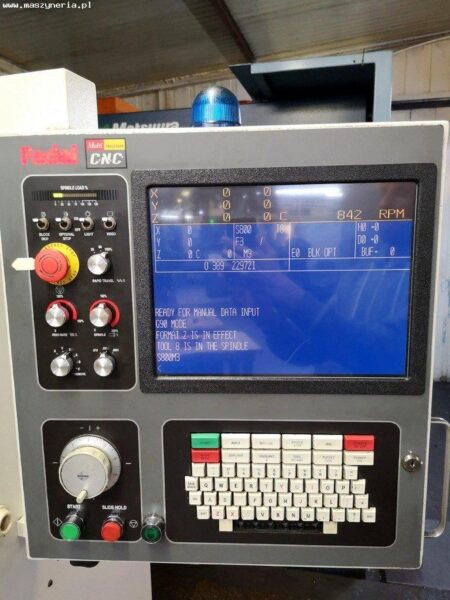

– CNC vezérlés: Fadal
– szerszámtár kapacitása: 21
