FADAL VMC 2216 FX függőleges megmunkálóközpontot

A FADAL VMC 2216 FX függőleges megmunkálóközpontot 2007-ben gyártotta a FADAL konszern az Egyesült Államokban. A gép három tengelyen (X, Y, Z) működik, 550 mm, 400 mm és 500 mm maximális tengelytávolságokkal. A marógép maximum 450 kg tömegű részletek megmunkálását teszi lehetővé. A munkaasztal méretei (H x Sz) 406 x 990 mm. A marógép FANUC Oi-MC típusú numerikus vezérléssel van felszerelve, a CNC marógép orsófordulatszáma eléri a 8000 ford./perc értéket. A központban van egy 21 szerszámos szerszámraktár. A teljes megmunkálóközpont súlya 4,5 tonna.

A FADAL VMC 2216 FX maróközpont műszaki adatai

– X / Y / Z tengely mozgása: 550/400/500 mm
– a munkadarab maximális súlya: 450 kg
– maximális orsófordulatszám: 8000 ford./perc
– Orsómotor teljesítménye: 11,2 kW
– teljesítményigény: 35 kVA
– a legnagyobb váltóáramú motor teljesítménye: 56 A; 200 VAC
– feszültség: 240 VAC
– fázisok: 3
– frekvencia 50/60 Hz
– Teljes terhelési áram: 66 A
– rövidzárlati megszakító képesség: 10 kA min.
– a gép méretei (H x Sz x Ma), hűtőfolyadék tartállyal: 340 × 230 × 250 cm
– asztal mérete (H x Szé): 406 x 990 mm
– a marógép súlya: 4,5 tonna

A FADAL VMC 2216 FX maróközpont felszerelése

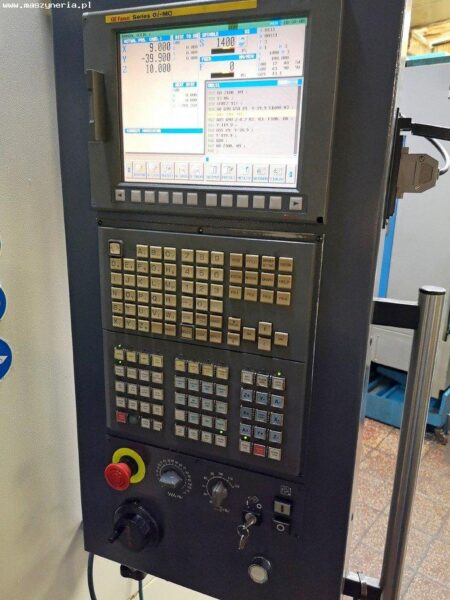

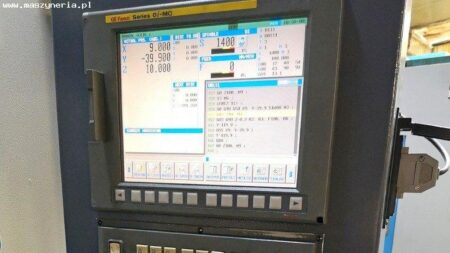

– CNC vezérlés: FANUC Oi-MC
– fogantyú: SK 40
– szerszámtár kapacitása: 21
