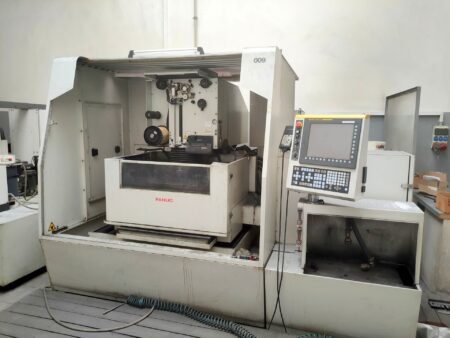

FANUC ROBOCUT ALPHA 1iD huzalos szikraforgácsoló gép

FANUC ROBOCUT ALPHA 1iD huzalos szikraforgácsoló gép japán gyártmányú, 2007-ben készült. A Fanuc Series 310is-WA CNC-vezérléssel vezérelt gép öt tengelyen (X, Y, Z, U, V) megmunkálja a munkadarabot elektromos erózióval. A munkadarab akár 1050 mm hosszú, 820 mm széles, 300 mm magas és 1000 kg súlyú is lehet.

A huzalos szikraforgácsoló gép tengelyeinek előtolási sebessége 600 mm (X tengely), 400 mm (Y tengely), 310 mm (Z tengely), 200 mm (U tengely) és 200 mm (V tengely). A gyors előtolás 900 mm/perc (az X, Y, Z tengely esetében) és 450 mm/perc (az U és V tengely esetében). A gépen lehetőség van a 0,1-0,3 mm átmérőjű és legfeljebb 16 kg tömegű huzal automatikus menetesítésére is. A huzalos szikraforgácsoló gép teljes tömege 3000 kg.

A FANUC ROBOCUT ALPHA 1iD szikraforgácsoló gép műszaki adatai

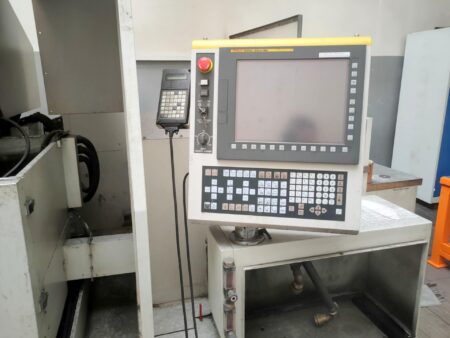

• CNC-vezérlés: Fanuc Series 310is-WA
• 5 tengely (X, Y, Z, U, V)
• X/Y/Z/U/V tengelyek előtolásai: 600/400/310/200/200 mm
• gyorsmenet az X,Y,Z tengelyeken: 900 mm/perc
• gyorsmenet az U,V tengelyeken: 450 mm/perc
• maximális munkadarab méretek (H x B x H): 1050 x 820 x 300 mm
• a munkadarab maximális tömege: 1000 kg
• maximális vágási szög: 30 fok

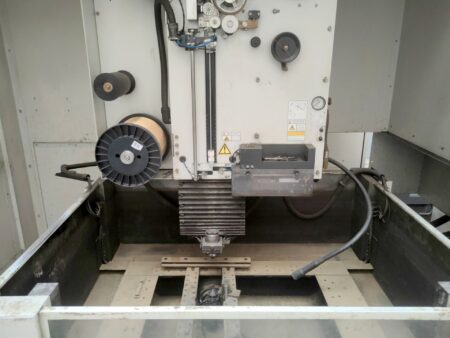

• automatikus huzalmenyújtás
• maximális huzalsúly: 16 kg
• huzalátmérő: 0,1-0,3 mm
• teljes energiaigény: 13 kW
• a gép méretei (hosszúság x szélesség x magasság): 2440 x 2930 x 2160 mm
• a gép teljes súlya: 3000 kg
