FANUC ROBODRILL Alpha-T21iEL CNC függőleges megmunkálóközpont

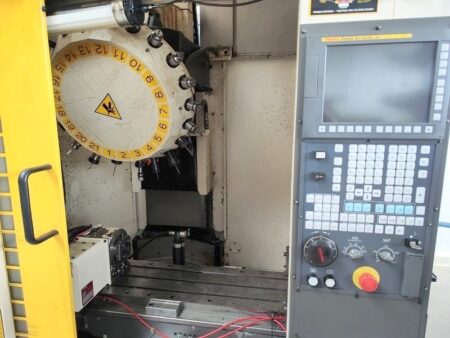

FANUC ROBODRILL Alpha-T21iEL CNC függőleges megmunkálóközpont 2007-ben készült Japánban. A legfeljebb 300 kg tömegű munkadarabok megmunkálására használt gépet sokoldalúsága és nagy pontossága jellemzi, amely kiváló megmunkálási eredményeket garantál mind a tömeggyártás során, mind a kis tételekben történő megmunkálás során. A 850 x 410 mm-es (L x Sz) méretű, megerősített munkaasztallal rendelkező megbízható konstrukciónak köszönhetően a marási folyamat a legnagyobb pontossággal és – ami a legfontosabb – megszakítások nélkül zajlik.

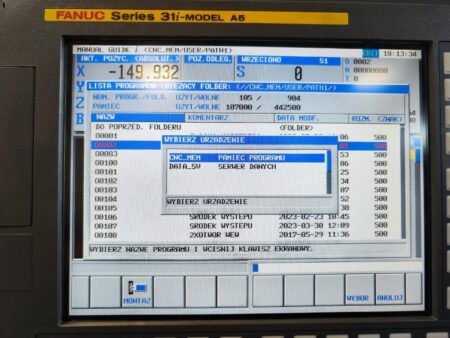

A megmunkálási programok néhány lépésben, az intuitív, ISO-kód formátumú FANUC MANUAL GUIDE i szoftver segítségével, interaktív felülettel és grafikus szimulációkkal készülnek. A szoftver lerövidíti a műszaki rajzok elkészítésétől a gyártás megkezdéséig eltelt időt, ami a gép termelékenységének növekedését, könnyebb kezelhetőségét és a kiváló eredmények garantálását eredményezi még összetett megmunkálási programok végrehajtása esetén is.

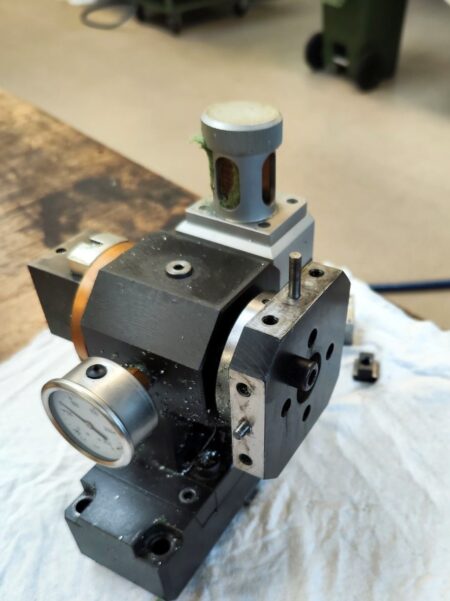

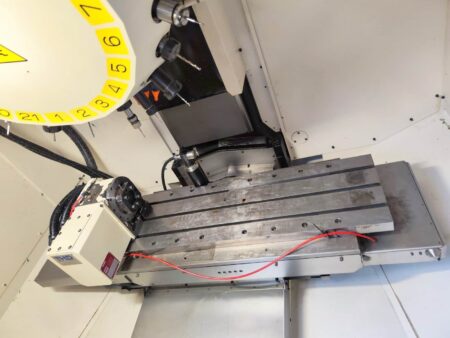

A FANUC ROBODRILL Alpha T21iEL megmunkálóközpont négytengelyes megmunkálást végez a nagy sebességű és nagy teljesítményű TSUDAKOMA RNA-160L billenő-forgóasztalnak köszönhetően, amely B forgástengellyel és pneumatikus rögzítő rendszerrel rendelkezik. A forgóasztalba épített csigakerék-rendszer lehetővé teszi az indexelési sebesség 20%-os növelését a nagy indexelési pontosság fenntartása mellett.

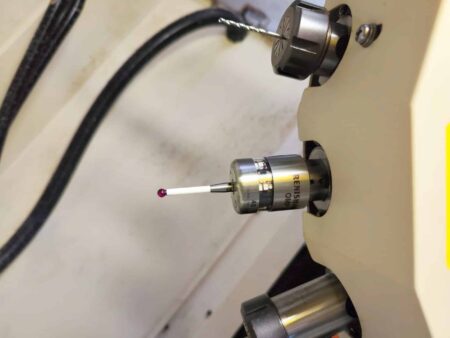

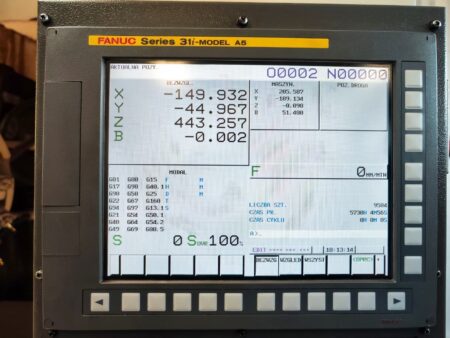

A FANUC Series 31i-MODEL A5 CNC-vezérlést számos kiegészítő funkcióval bővítették a maróközpont működési tartományának növelése érdekében, beleértve az „AI Contour Control”, amely elnyomja a gyorsítás/lassítás és a szervomotor késleltetését az előtolási sebesség növelésekor. A FANUC ROBODRILL α-T21i maróközpontot széles körű felszereléssel kínálják, beleértve a RENISHAW TS27R érintkező szerszámbeállító szondát a szerszámtörések mérésére és felismerésére, valamint a RENISHAW OMP40 érintésvezérlő szondát a munkadarab ellenőrzésére és igazítására. A gép teljes tömege 2200 kg.

A FANUC ROBODRILL Alpha-T21iEL CNC marógép műszaki adatai

• munkaasztal méretei (L x W): 850 x 410 mm
• előtolás az X/Y/Z tengelyen: 700/400/330 mm
• gyorsmenet az X/Y/Z tengelyen: 54 m/perc
• megmunkálási előtolás az X/Y/Z tengelyen: 1-30000 mm/perc
• maximális munkadarab súly: 300 kg
• maximális orsósebesség: 10000 ford/perc
• minimális orsófordulatszám: 100 ford/perc
• orsóteljesítmény (10 perc/állandó működés): 5,5/3,7 kW
• pozícionálás ismételhetősége: ± 0,002 mm
• szerszámfej kapacitás: 21 db.
• maximális szerszámátmérő: 80 mm
• maximális szerszámhossz: 200 mm
• maximális szerszámsúly: 3 kg
• szerszámváltási idő: kb. 2 s
• pozicionálási pontosság egy tengelyen: 0,006/300 mm
• a szerszámtartó és a munkaasztal közötti távolság: 250-580 mm
• hűtőközeg-tartály kapacitása: 100 l
• áramellátás: 50 Hz: 3x 220 V; 50 Hz
• a gép súlya Alpha-T21iEL: 2200 kg

A marógép felszereltsége

• CNC-vezérlés: FANUC Series 31i-MODEL A5
• érintésvezérlő szonda: RENISHAW OMP40

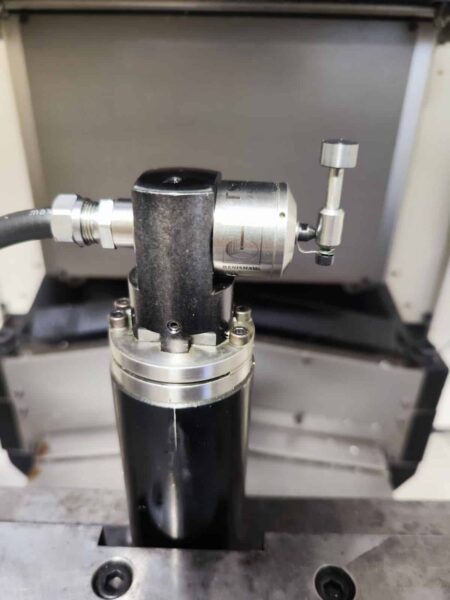

• érintkező szerszámbeállító szonda: RENISHAW TS27R
• forgatható billenőasztal: TSUDAKOMA RNA-160L
• 4. tengely (B tengely)
• szoftver: FANUC MANUAL GUIDE i
• kiegészítő funkció „spirális interpoláció”
• kiegészítő funkció „48 további koordináta-rendszer”
• kiegészítő funkció „többlépéses kihagyási funkció” (Multi Step Skip Function)
• kiegészítő funkció „AI Contour Control I” (30 blokk előzetes elemzése)
• kiegészítő funkció „AI Contour Control II”
• kiegészítő funkció „szerszámkompenzáció” (tool compensation memory C)
• mérési szoftver
• revolveres szerszámfej
• oszlop meghosszabbítása 100 mm-rel
• pneumatikus féktámasz a forgó billenőasztalhoz
• negyedik tengely szervomotor (B tengely): FANUC ALPHA 2/5000iS
• szerszámtartó: DIN 69871 A30
• orsókúp: BT 30
• adatkiszolgáló 1 GB
• együttműködés számítógépes hálózattal
• hűtőrendszer
• kenőrendszer
• munkaterület megvilágítása
