FINN POWER C5 stancoló gép

FINN POWER C5 stancoló gép 2008-ban építették Finnországban, és maximum 8 mm vastagságú fémlemezek megmunkálására használják. A lyukak lyukasztása 30 tonnás sajtolóerővel történik egy rendkívül precíz, szervohidraulikus löketű csúszka segítségével. A géphez széleskörű felszerelés tartozik, többek között két MultiTool fej 10 és 24 állomással, egy FANUC 18i-PB CNC-vezérlés pl. a csúszka löketmélységének programozására és egy hulladékszállító. A FINN POWER C5 F 12.44 stancoló gép súlya 13000 kg.

A FINN POWER C5 stancoló gép műszaki adatai

• maximális préserő: 30 t (300 kN)
• előtolási sebesség az X/Y tengelyen: 2584/1317 mm
• előtolási sebesség az X/Y tengelyen: 90/60 m/min
• maximális keresztirányú sebesség: 108 m/min
• maximális lemezvastagság: 8 mm
• maximális lemeztömeg: 200 kg
• maximális munkadarab méretek (hosszúság x szélesség): 2530 x 1270 mm
• minimális munkadarab méretek (hosszúság x szélesség): 300 x 100 mm
• löketszám (furattávolság: 1 mm): 1100/min
• löketszám (furattávolság: 25 mm): 420/min
• löketszám (furattávolság: 250 mm): 150/min
• jelölési sebesség: 3000/min
• maximális bélyegző átmérő: 89 mm
• revolver fordulatszám: 23,8 rpm
• maximális szerszámfordulat: 166 rpm
• szerszámváltási idő: 1-3 s
• csúszka lökete: szervohidraulikus
• numerikusan szabályozott lökésmélység
• programozható lökethossz és csúszka sebessége
• üzemóra: 44529 h
• olajtartály kapacitása: 400 l
• maximális üzemi nyomás: 285 bar
• maximális sűrített levegő fogyasztás: 5 Nl/s
• átlagos energiafogyasztás: 13 kW
• a C5-ös gép súlya: 13000 kg

A stancoló gép felszereltsége

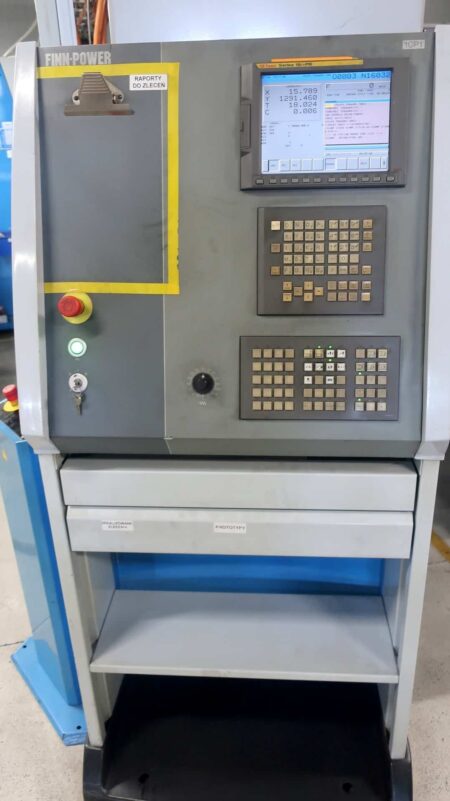

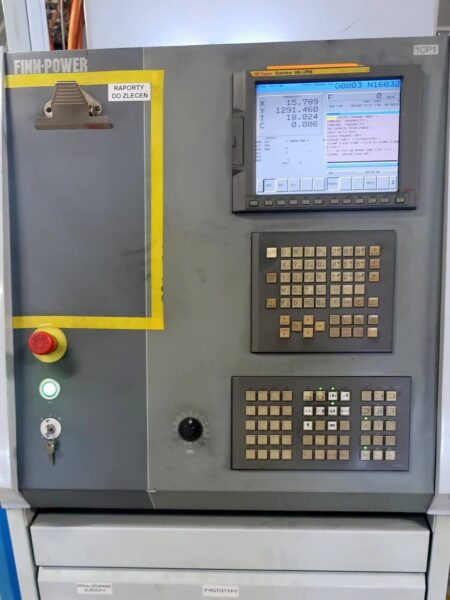

• CNC-vezérlés: FANUC 18i-PB

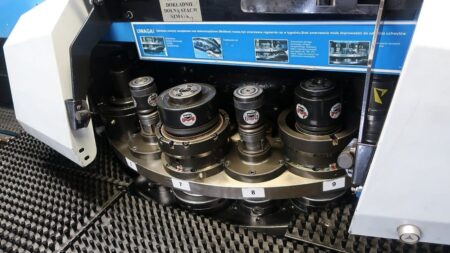

• 20 állomást tartalmazó revolver (beleértve 8 indexelhető állomást)
• MultiTool fej 24 állomással
• MultiTool fej 10 állomással
• PASS és MATE szerszámrendszer

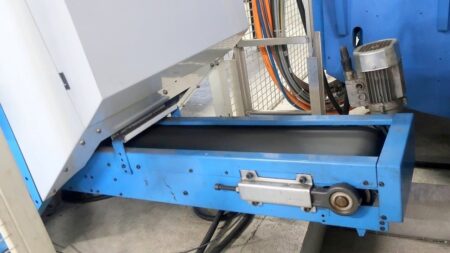

• hulladékszállító

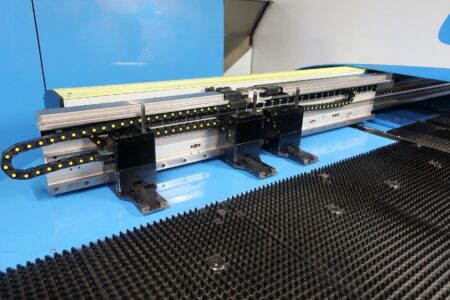

• pneumatikus szorítók (2 db)
• RS 232 port
• Ethernet port
