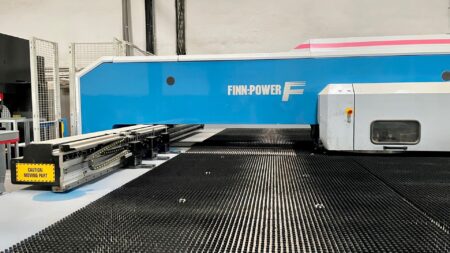

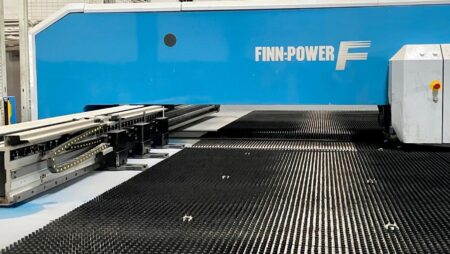

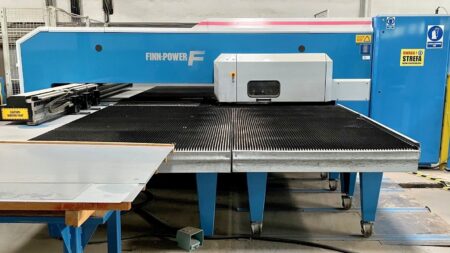

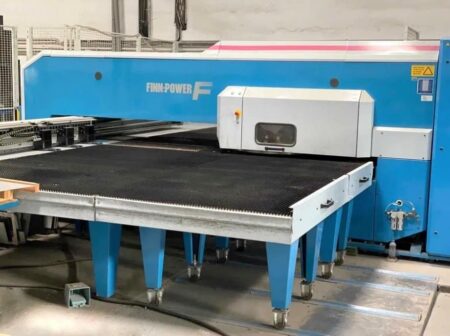

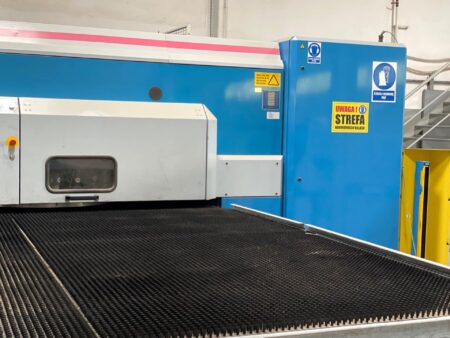

FINN POWER F6 stancoló gép

FINN POWER F6 stancoló gép, amelyet 2006-ban építettek Finnországban, a munkadarabok lyukainak gyors és pontos lyukasztására használják. A lyukasztási folyamatot nagy, 30 tonnás nyomóerővel végzik, egy legfeljebb 3061 mm hosszú, 1528 mm széles és 8 mm vastagságú fémlemezen. A munkadarabok magas minőségű megmunkálásának széles skálája lehetséges a gépen alkalmazott 20 állomással rendelkező revolverfejnek és a 10 állomásos (1 üresjáratú) multitool-fejnek köszönhetően.

Egy perc alatt a FINN-POWER F6-25 fémlemez lyukasztógép (a kiválasztott üzemmódtól függően) 150 és 900 ütés/perc között végez. A stancoló gép kínált felszerelés magában foglalja a SIEMENS SINUMERIK 840D CNC-vezérlőt a gép teljes körű vezérléséhez, egy új hulladékszállító szalagot és két pneumatikus szorítót. A gépet folyamatosan karbantartották – az olajat és az összes szűrőt 2021-ben cserélték. A gép össztömege 13500 kg.

A FINN POWER F6 stancoló gép műszaki paraméterei

• préserő: 30 t (300 kN)
• maximális munkadarab méretek (L x W): 3061 x 1528 mm
• maximális munkadarabvastagság: 8 mm
• a munkadarab maximális súlya: 200 kg
• előtolási sebesség az X/Y tengelyen: 2584/1560 mm
• gyors előtolási sebesség az X tengelyen: 80 m/perc
• gyorselőtolás az Y tengelyen: 60 m/perc
• az állomások száma az esztergafejben: 20 db.
• Revolverfej sebessége: 30 rpm
• ütési sebesség 1 mm a furatok között: 900 1/perc
• ütési sebesség 25 mm-es furatok között: 400 1/min
• ütési sebesség 250 mm a furatok között: 150 1/min
• szerszámtípus: Thick Turret
• maximális szerszámátmérő: 89 mm
• szerszámváltási idő: 1-3 s
• maximális CNC forgószerszámos lyukasztó átmérője: 89 mm
• maximális CNC forgószerszám fordulatszám: 58 rpm
• maximális keresztirányú sebesség: 100 m/perc
• lyukasztási pontosság: 0,1 mm
• pozicionálási pontosság: 0,08 mm
• energiaellátás: 47 kVA
• átlagos energiafogyasztás: 24 kW
• olajtartály kapacitása: 330 l
• maximális üzemi nyomás: 300 bar
• teljes méretek (hosszúság x szélesség x magasság): 5900 x 6300 x 2500 mm
• az F6-25 gép teljes tömege: 13500 kg

A stancoló gép felszereltsége

• CNC-vezérlő: SIEMENS SINUMERIK 840D
• pneumatikus szorítók: 2 db.

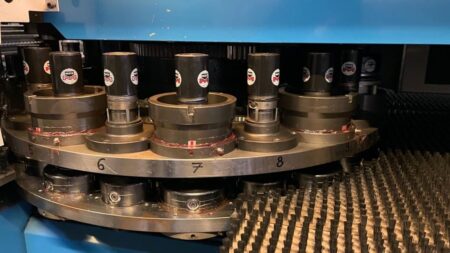

• revolverfej 20 állomással
• multitool fej 10 állomással (1 üresjárat)
• gép soros portja: RS232
