GILDEMEISTER CTX 310 CNC esztergaközpont

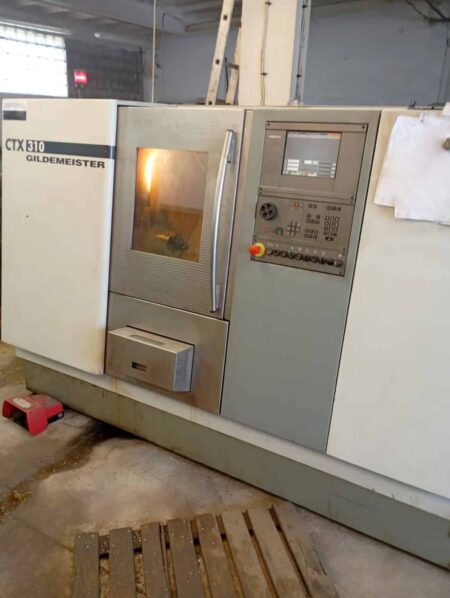

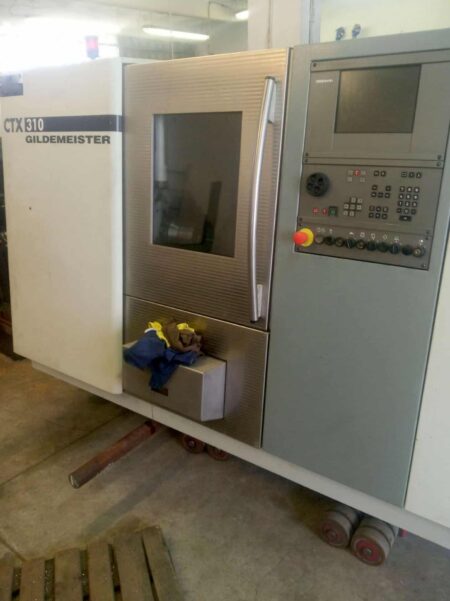

GILDEMEISTER CTX 310 CNC esztergaközpont 2002-ben készült. A gépet, amelyet stabil, robusztus felépítése jellemez, a legfeljebb 330 mm átmérőjű munkadarabok precíziós megmunkálására tervezték. A munkadarabok esztergálása egy nagy munkaterületen belül történik, megbízható alkatrészek felhasználásával, egy nagysebességű orsó és egy 12 állású revolverről vett vágószerszámok formájában. A kiterjedt felszereltség, többek között 3-pofás tokmány és hajtott szerszámok, lehetővé teszi a teljesen automatikus megmunkálást kiváló teljesítménnyel és alacsony üzemeltetési költségekkel. A CTX 310 CNC eszterga súlya 3200 kg.

A GILDEMEISTER CTX 310 eszterga műszaki adatai

• esztergálási átmérő az ágy felett: 330 mm
• esztergálási átmérő a keresztcsúszda felett: 260 mm
• esztergálási hossz: 450 mm
• maximális tengelyátmérő: 52 mm
• maximális orsófordulatszám: 5000 rpm
• orsó hézag: 68,5 mm
• orsóteljesítmény: 7,5 kW

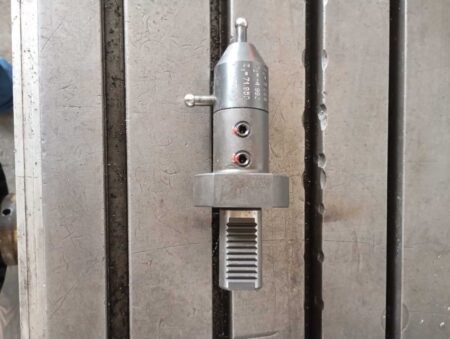

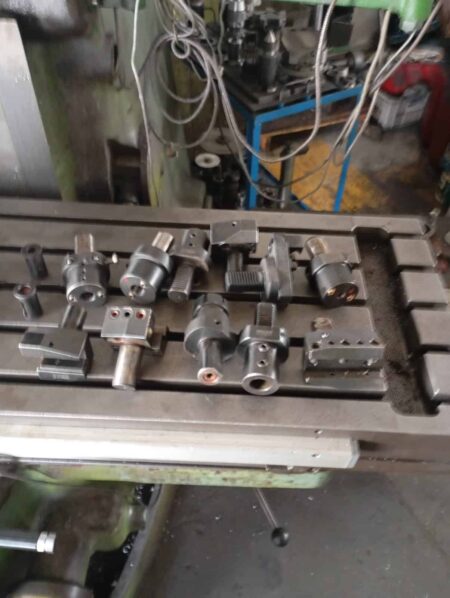

• szerszámtartó: VDI 30
• tápegység: 400 V; 50 Hz
• méretek (H x SZ x M): 4173 x 1594 x 1730 mm
• a gép súlya: 3200 kg

A GILDEMEISTER esztergaközpont felszereltsége

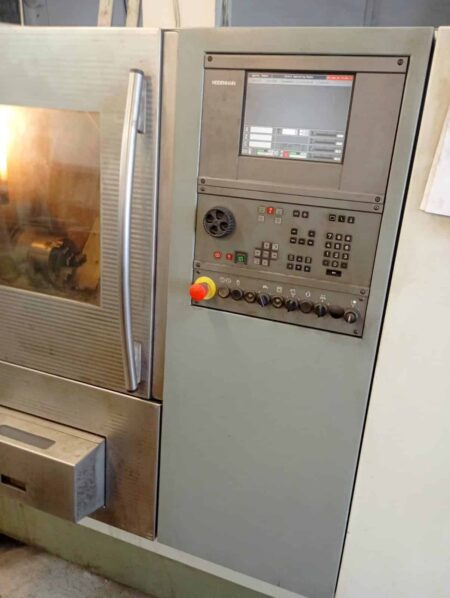

• CNC-vezérlés: HEIDENHAIN 4290

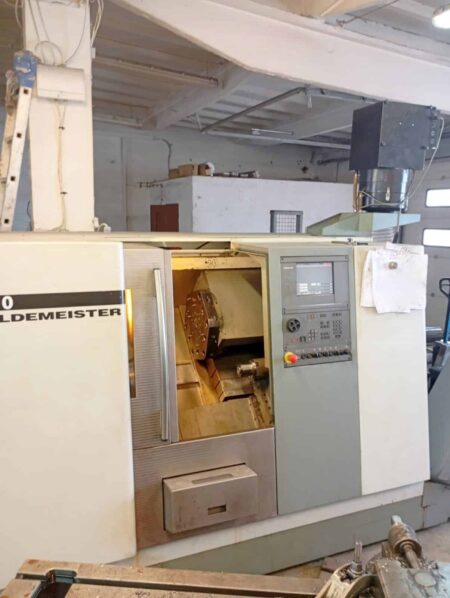

• 12 állású revolver

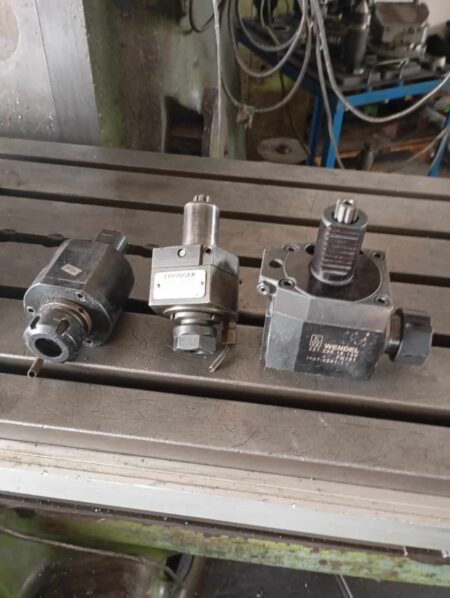

• meghajtott szerszámok (6 db)

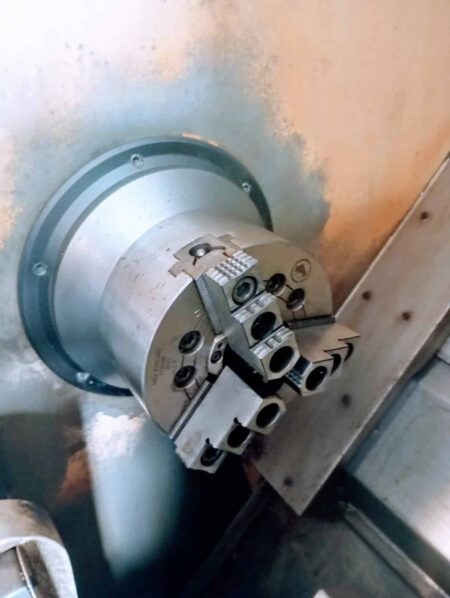

• 3-pofás tokmány fi 160 mm, 45 mm szabad mozgástérrel
• C tengely

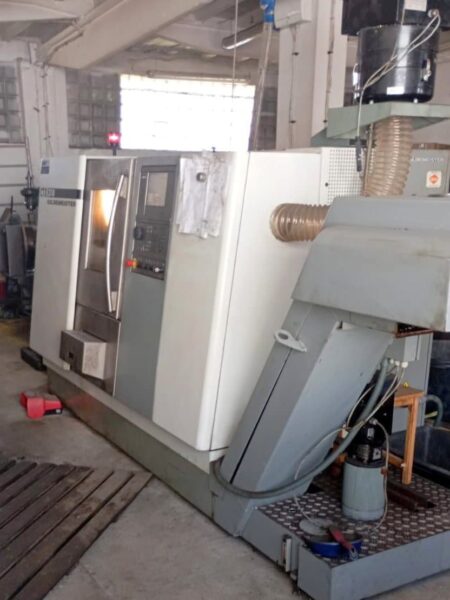

• forgácsszállító
• hűtőrendszer
• munkadarab-felvevő
• gép kézikönyv
• DTR – Műszaki és üzemeltetési dokumentáció
