GILDEMEISTER MF TWIN 65 Y CNC eszterga

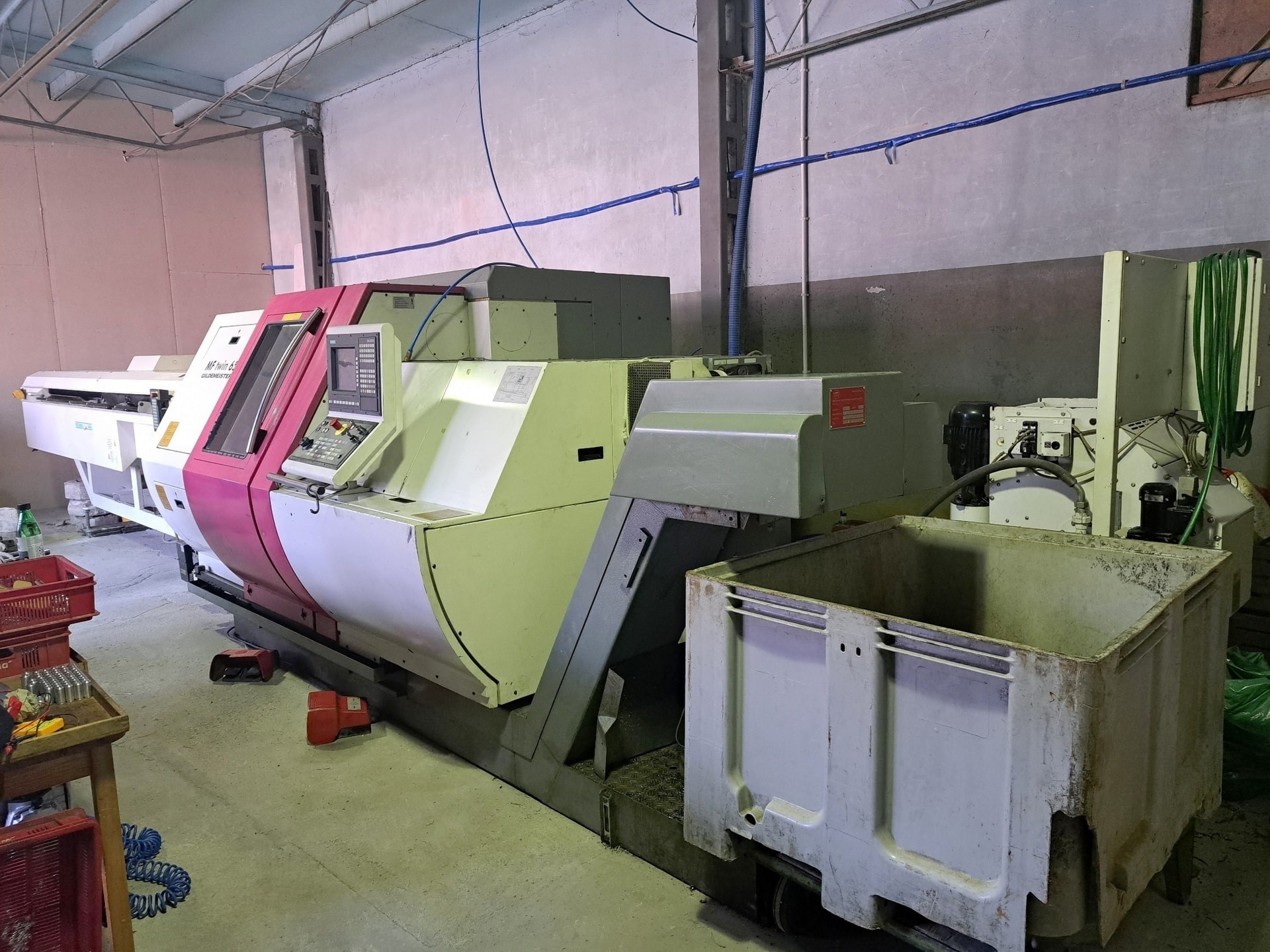

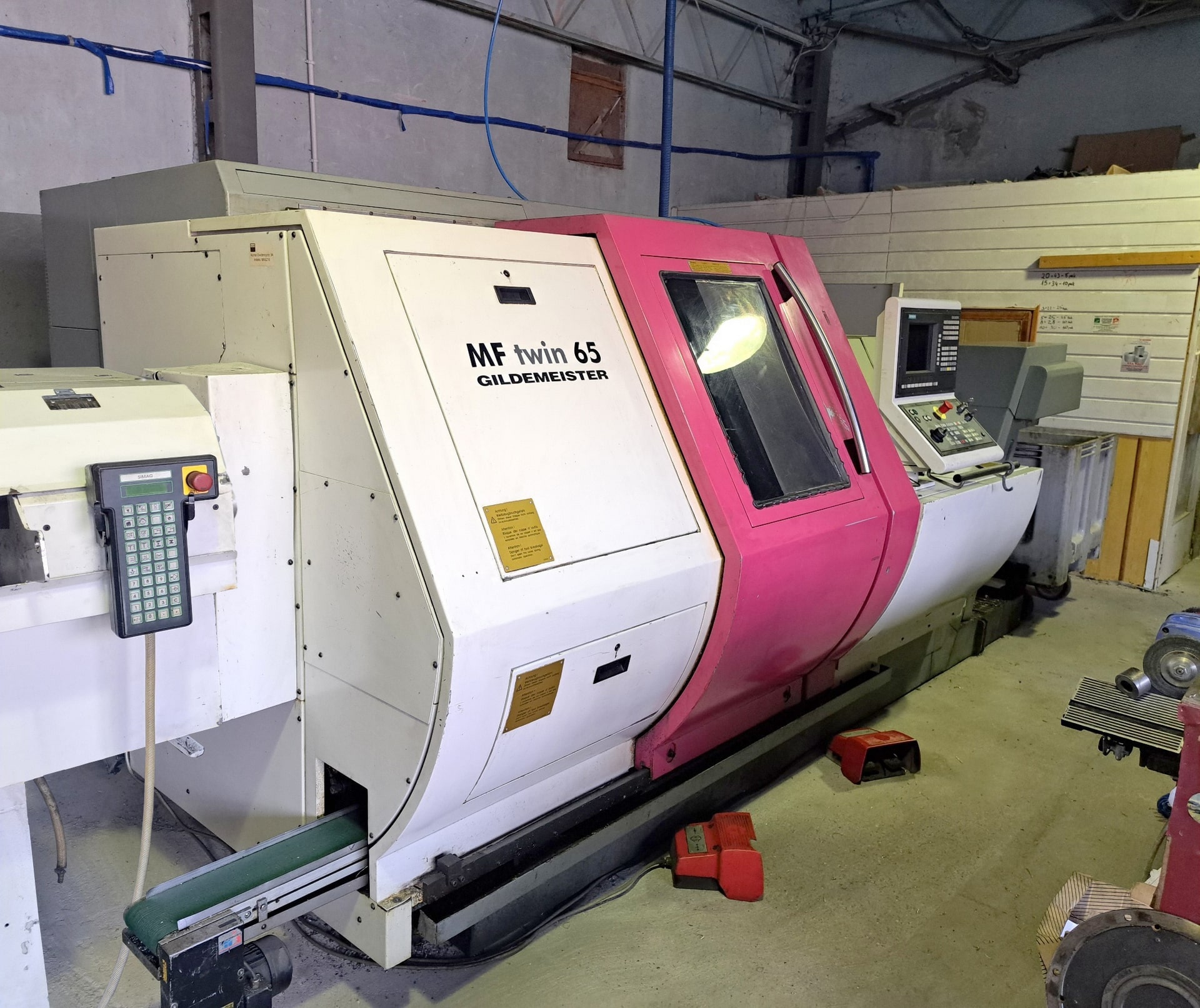

GILDEMEISTER MF TWIN 65 Y CNC eszterga 1999-ben Németországban gyártott teljesen automatizált gyártási folyamatokat tesz lehetővé a nagy pontosság és az alacsony üzemeltetési költségek fenntartása mellett. A gép, amelyet széleskörű megmunkálási képességei különböztetnek meg, robusztus kialakításának, széleskörű felszereltségének és a magas termelékenységre való összpontosításának köszönhetően ideális bármely gyártóüzemben, még a legnehezebb kihívások során is.

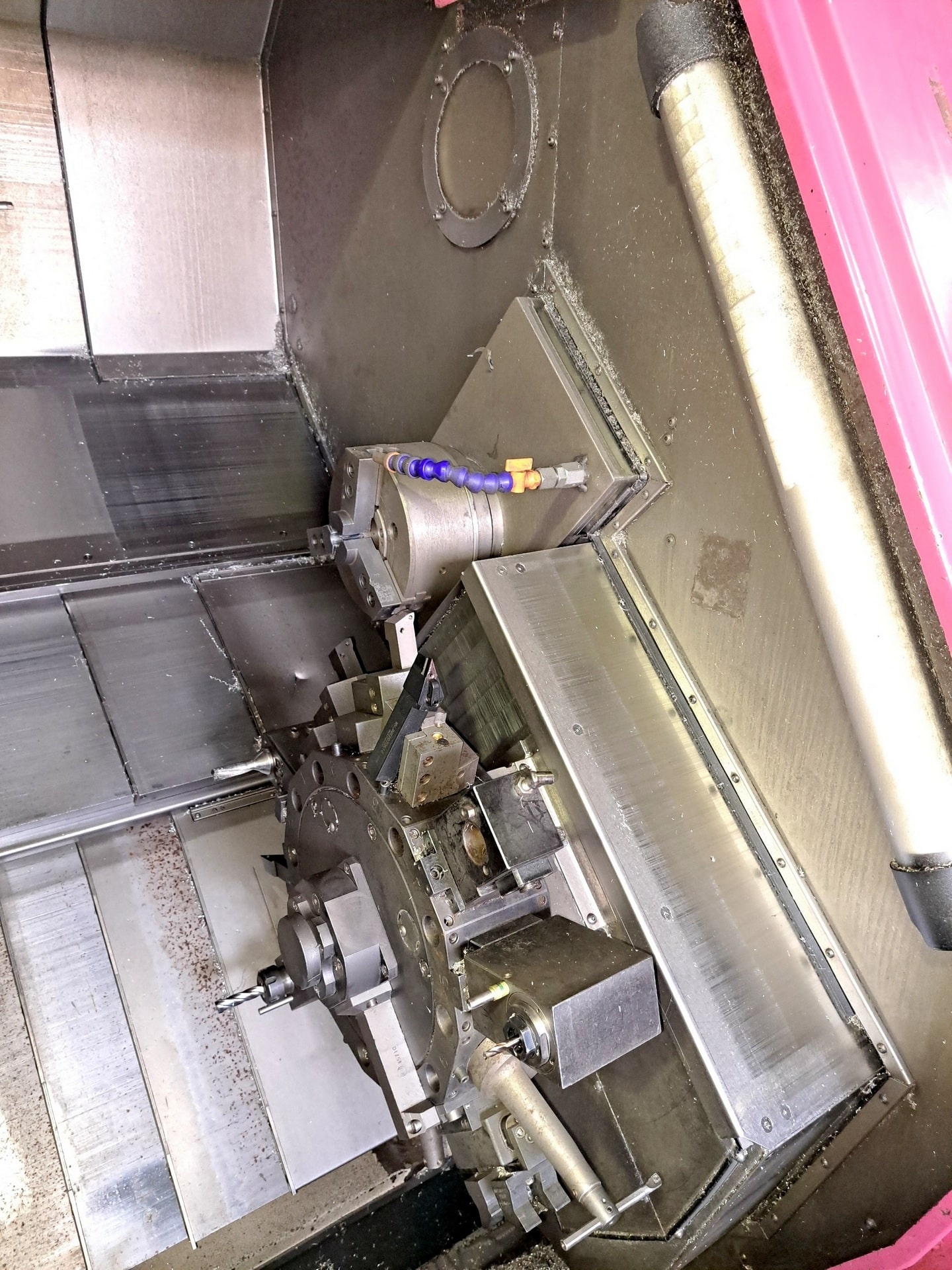

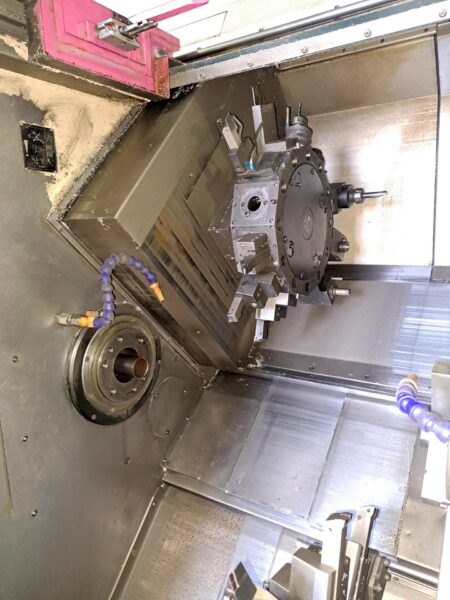

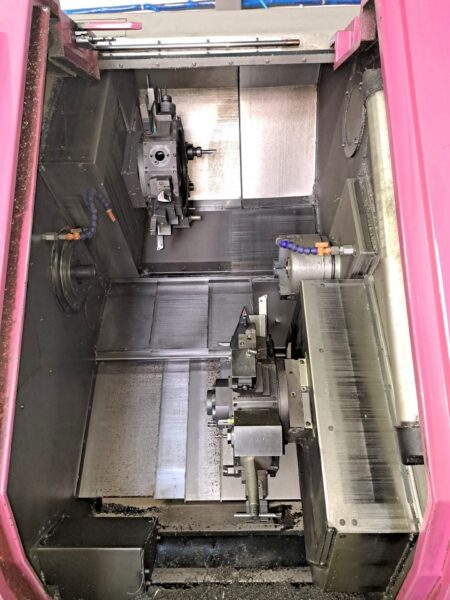

Az MF TWIN 65Y CNC esztergaközpont a legfeljebb 200 mm átmérőjű fém munkadarabok precíziós megmunkálását végzi két 12 állású szerszámfejben (felső és alsó) elhelyezett megbízható szerszámokkal. A munkadarabok esztergálása egy nagyméretű munkaterületen belül történik, amely 45°-kal megdöntött merev ágyazattal és egy integrált forgácsszállítóval van felszerelve, amelyet úgy terveztek, hogy a munkaterületet tisztán tartsa a forgács folyamatos eltávolításával a gép mellett elhelyezett speciális tartályba. A GILDEMEISTER MF TWIN 65 CNC kétspindulás eszterga többek között munkadarabszállítóval, IRCO SiMag rúdadagolóval, Y tengellyel és kiegészítő szerszámokkal is fel van szerelve. A gép össztömege körülbelül 6500 kg.

A GILDEMEISTER MF TWIN 65 Y eszterga műszaki adatai

Általános adatok

• ágy fölé lengés: 240 mm
• maximális munkadarab átmérő: 200 mm
• előtolás az X/Y/Z tengelyen: 190/40/555 mm
• gyorsjárat az X/Y/Z tengelyen: 20/7,5/30 m/perc
• X/Y/Z tengely felbontása: 0,001 mm
• előtolási erő az X/Y/Z tengelyen: 400/700/700/700 daN
• ágy dőlésszöge: 45°
• orsók közötti távolság: 800 mm
• vezetőpálya típusa: görgős vezetőpálya
• energiaellátás: 3x 400 V; 50 Hz

Főorsó

• fordulatszám-tartomány: 25-5000 rpm
• névleges fordulatszám: 850 rpm
• maximális rúdátmérő: 65 mm
• orsó furata: 79 mm
• orsóvég: 170 h5 mm
• befogó tokmány maximális átmérője: 200 mm
• homlokcsapágy átmérő: 120 mm
• teljesítmény (40/100% ED): 28/21 kW
• maximális nyomaték (40/100% ED): 320/240 Nm
• C tengely
• gyorsjárás a C tengelyen: 250 rpm
• C tengely nyomatéka: 200 Nm
• C tengely felbontása: 0,025°

Mellékorsó

• fordulatszám-tartomány: 31-6300 rpm
• névleges fordulatszám: 1000 rpm
• maximális rúdátmérő: 42 mm
• orsó furata: 56 mm
• orsóvég: 140 h5 mm
• befogó tokmány maximális átmérője: 200 mm
• homlokcsapágy átmérője: 90 mm
• teljesítmény (40/100% ED): 18/14 kW
• maximális nyomaték (40/100% ED): 130/173 Nm
• C tengely
• gyorsjárás a C tengelyen: 250 rpm
• C tengely nyomatéka: 120 Nm
• C tengely felbontás: 0,025°

Szerszámfejek

• kapacitás (felső fej / alsó fej): 12/12
• fordulatszám-tartomány: 40-4200 rpm
• DIN 69880 szerszámtartó átmérő: 30 mm
• teljesítmény (40/100% ED): 7/5 kW
• maximális nyomaték (40/100% ED): 22/15 Nm

Hidraulikus egység

• olajtartály térfogata: kb. 25 l
• szivattyú teljesítménye: 1,1 kW
• maximális üzemi nyomás: 80 bar

Hűtőegység

• hűtőfolyadék-tartály űrtartalma: 200 l
• szivattyú teljesítménye: 1,65 kW
• áramlási sebesség 6 bar nyomáson: 50 l/min

Méretek és súly

• hossz forgácsszállítóval: 4770 mm
• szélesség vezérlőszekrénnyel: 2220 mm
• magasság vezérlőszekrénnyel: 1950 mm
• a gép súlya: kb. 6500 kg

Az MF TWIN 65Y CNC esztergagép felszereltsége

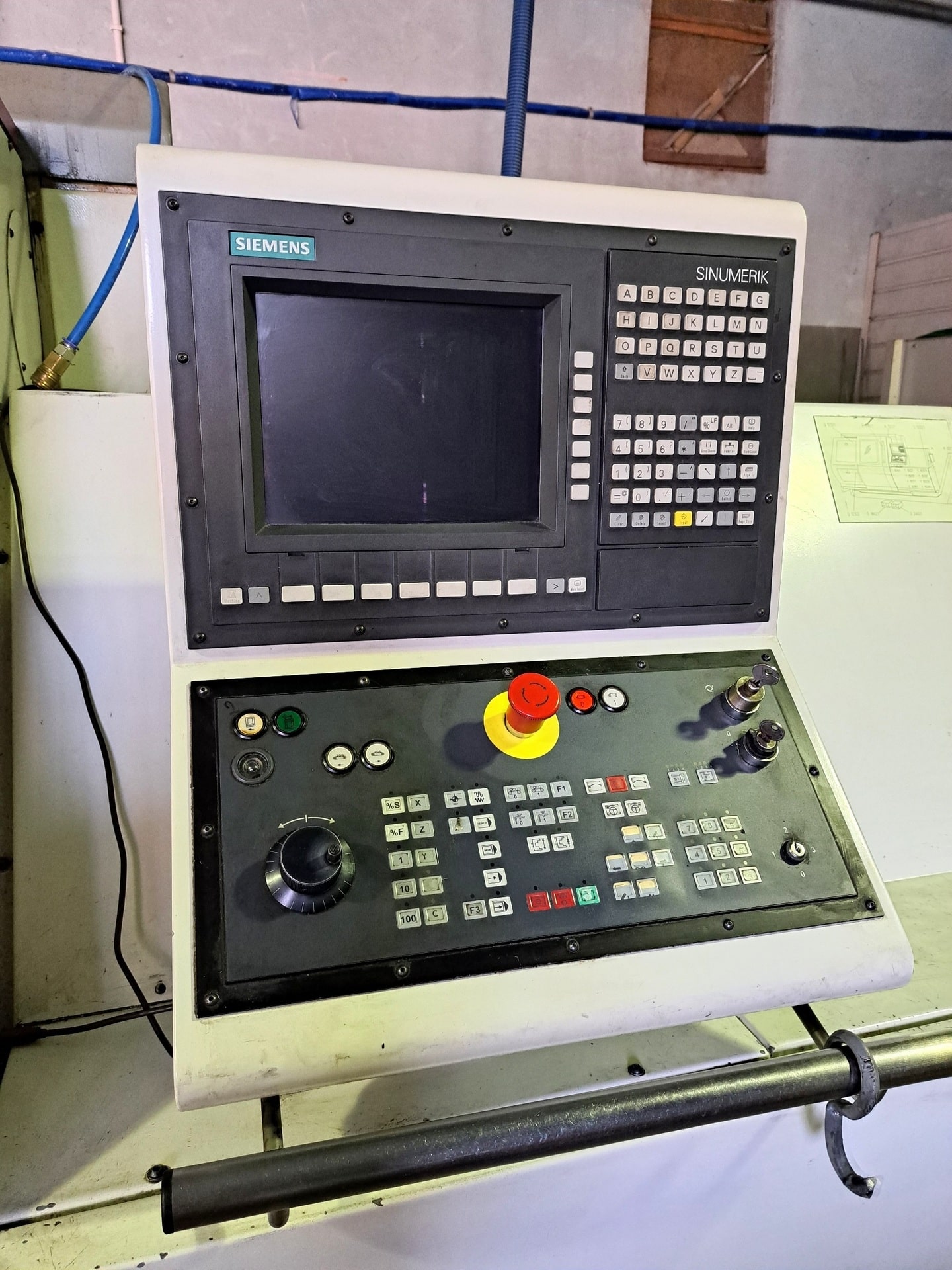

• CNC-vezérlő: SIEMENS SINUMERIK 840 C

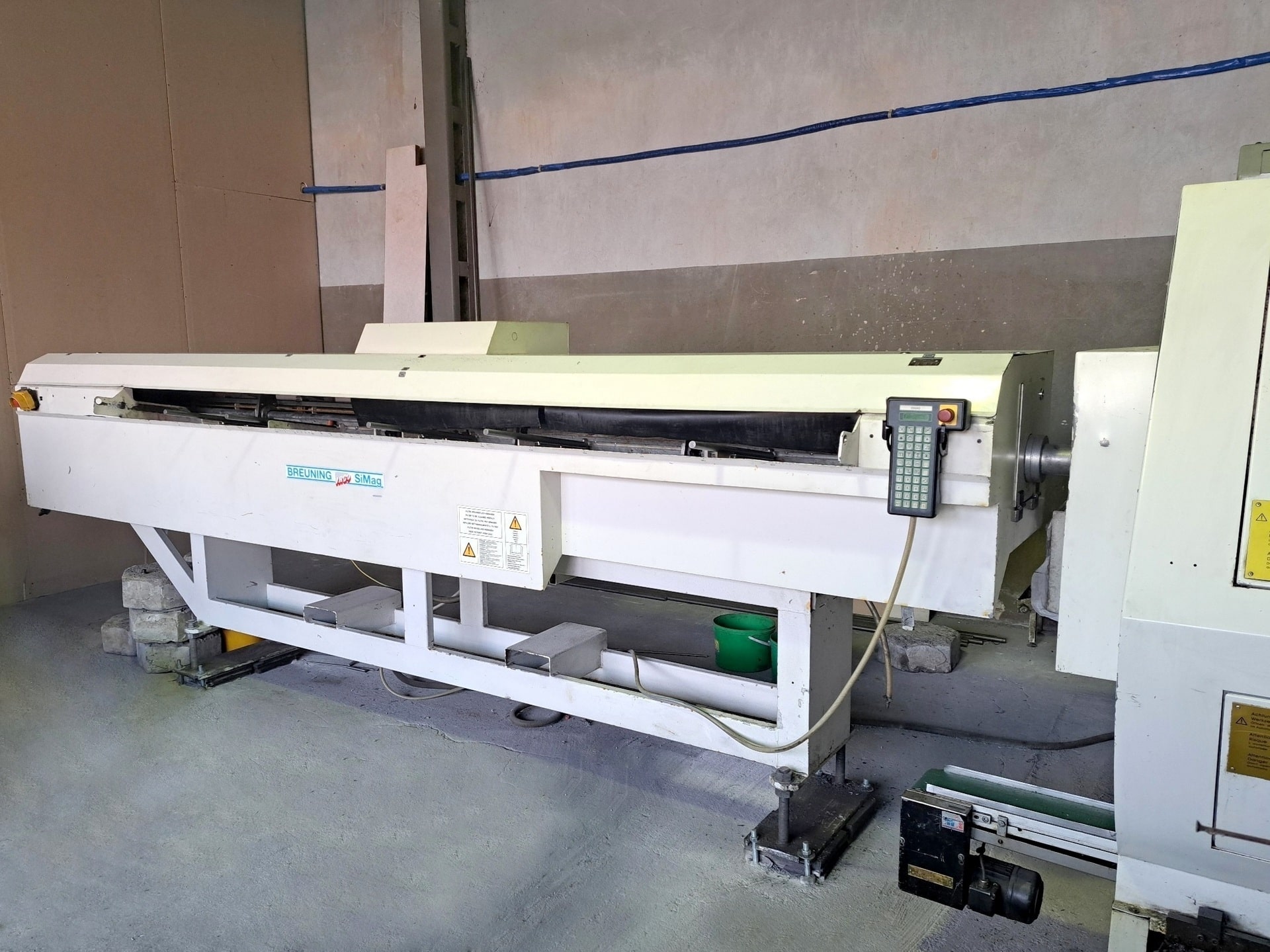

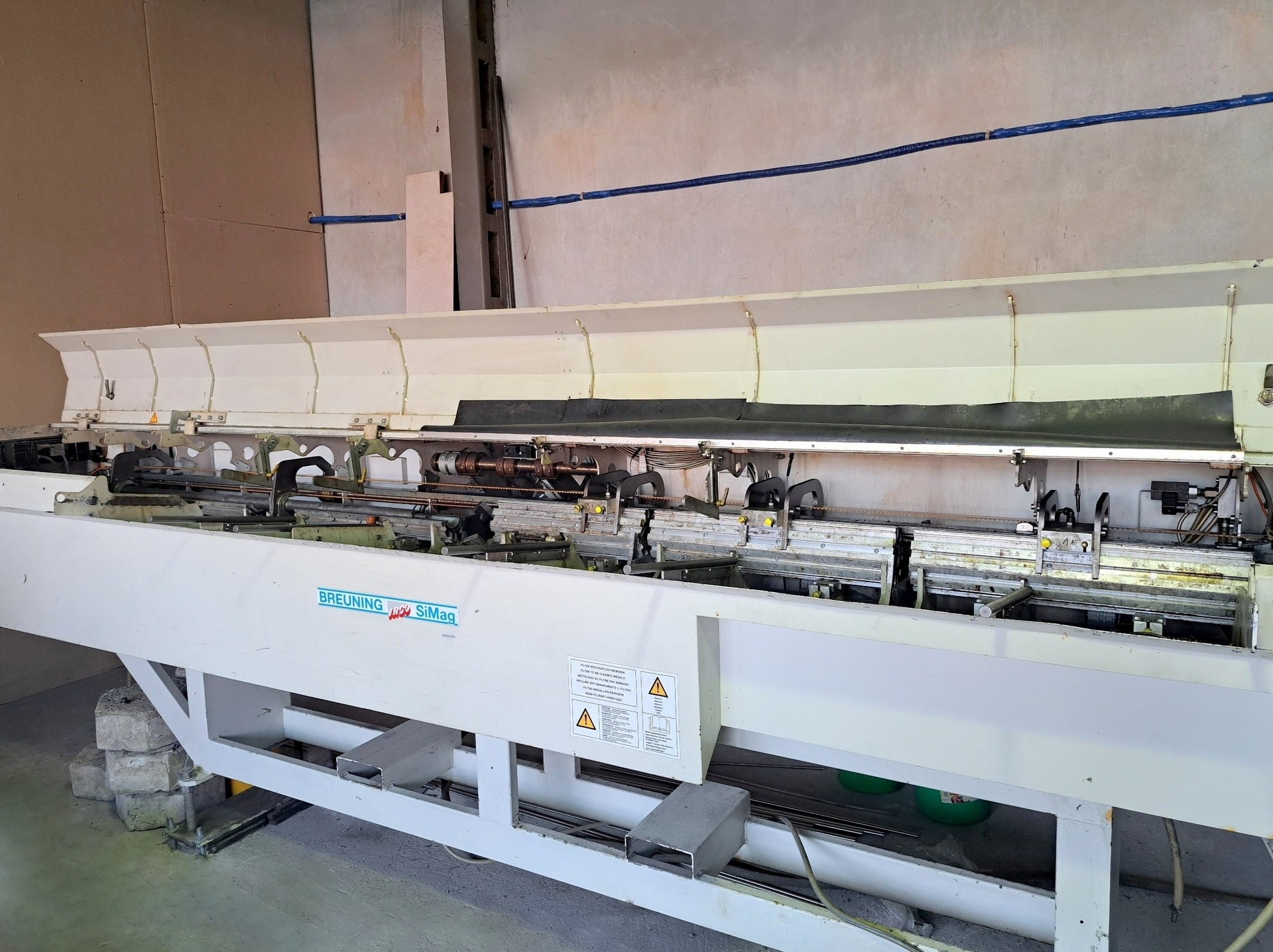

• rúdadagoló: IRCO SiMag
• felső szerszámfej Y tengellyel
• alsó szerszámfej
• mellékorsó

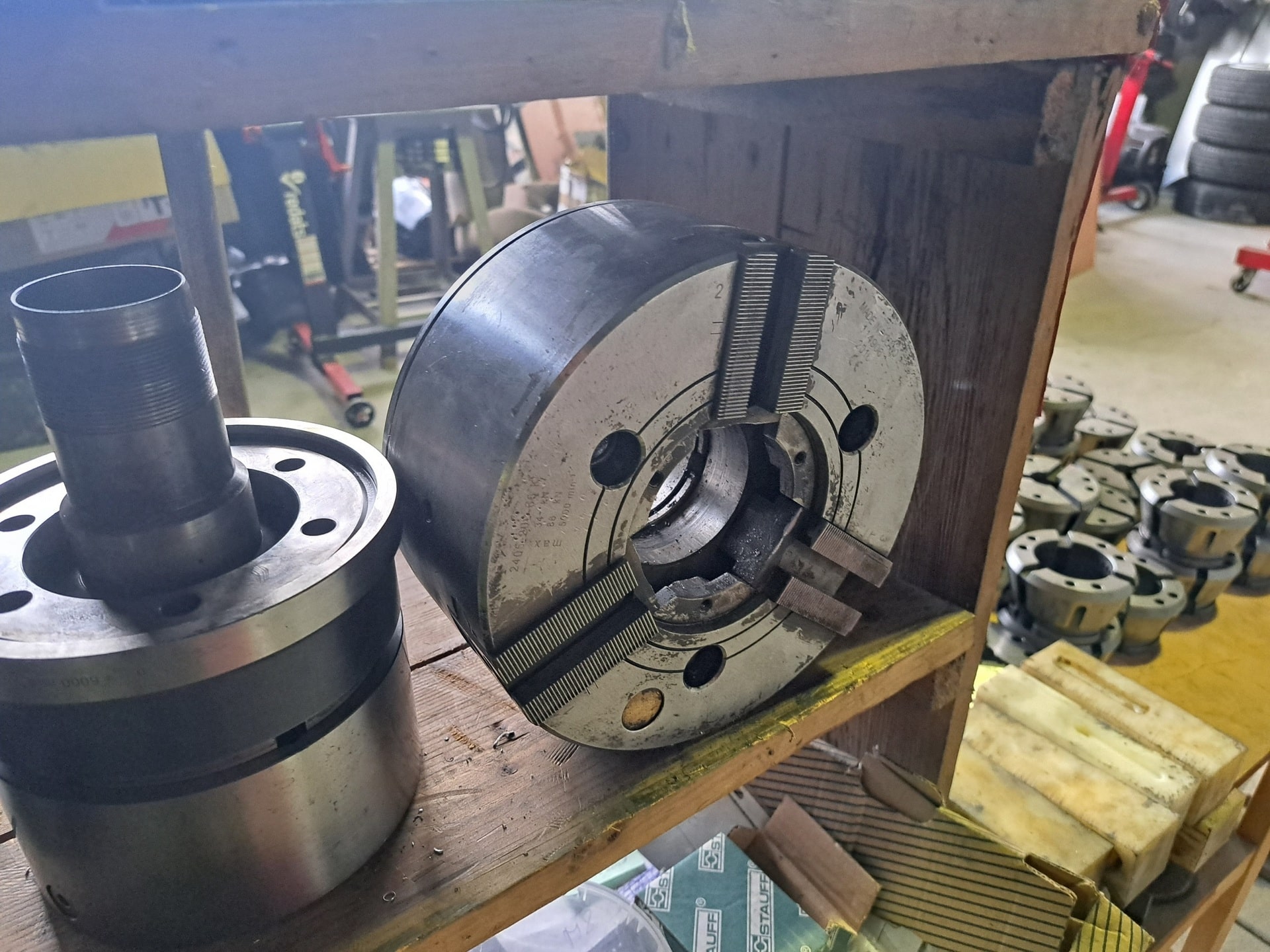

• 3-pofás hidraulikus tokmány: BISON (2 db)

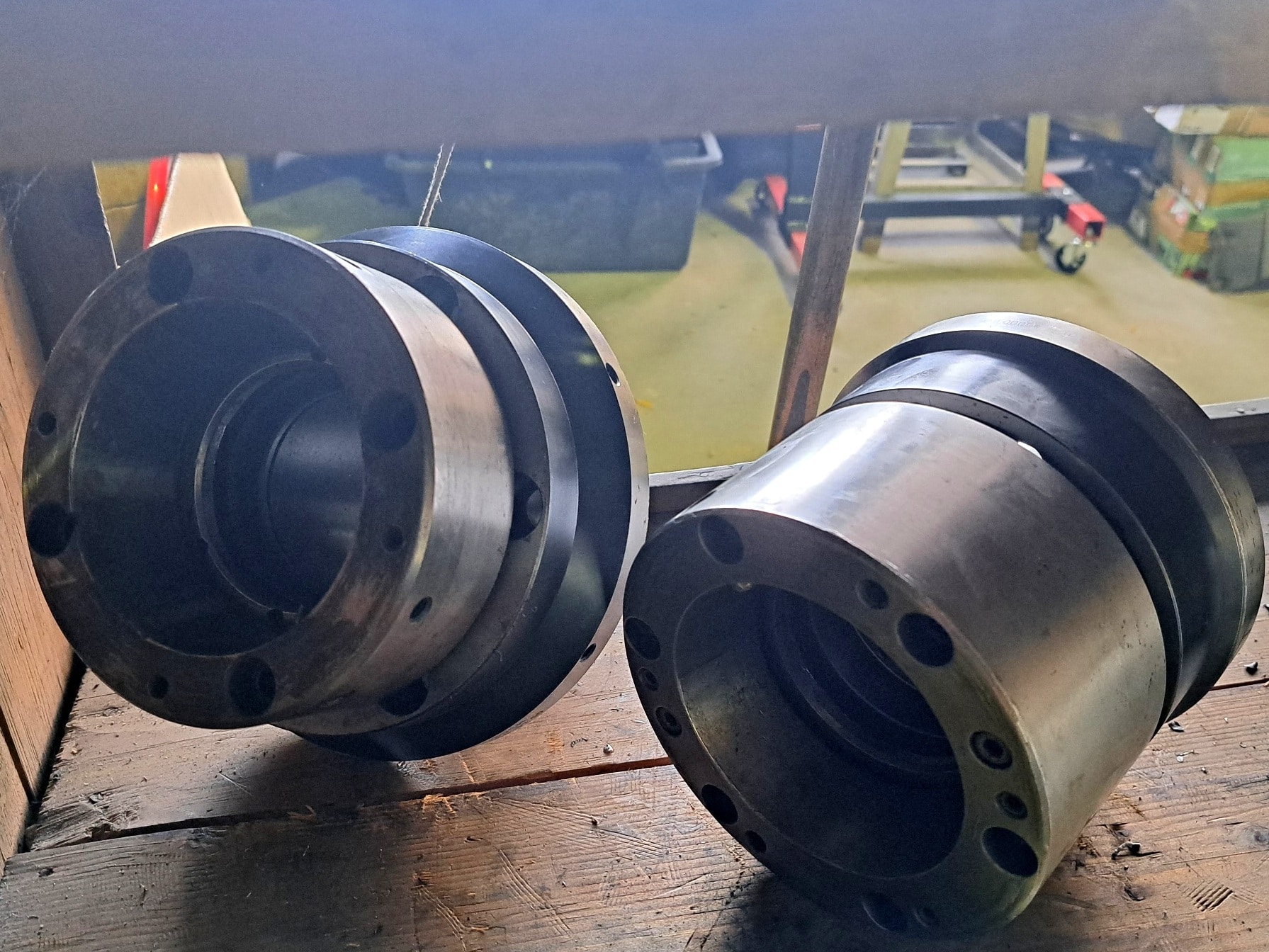

• hidraulikus hüvelyes tokmány: HAINBUCH (2 db)
• meghajtott szerszámok

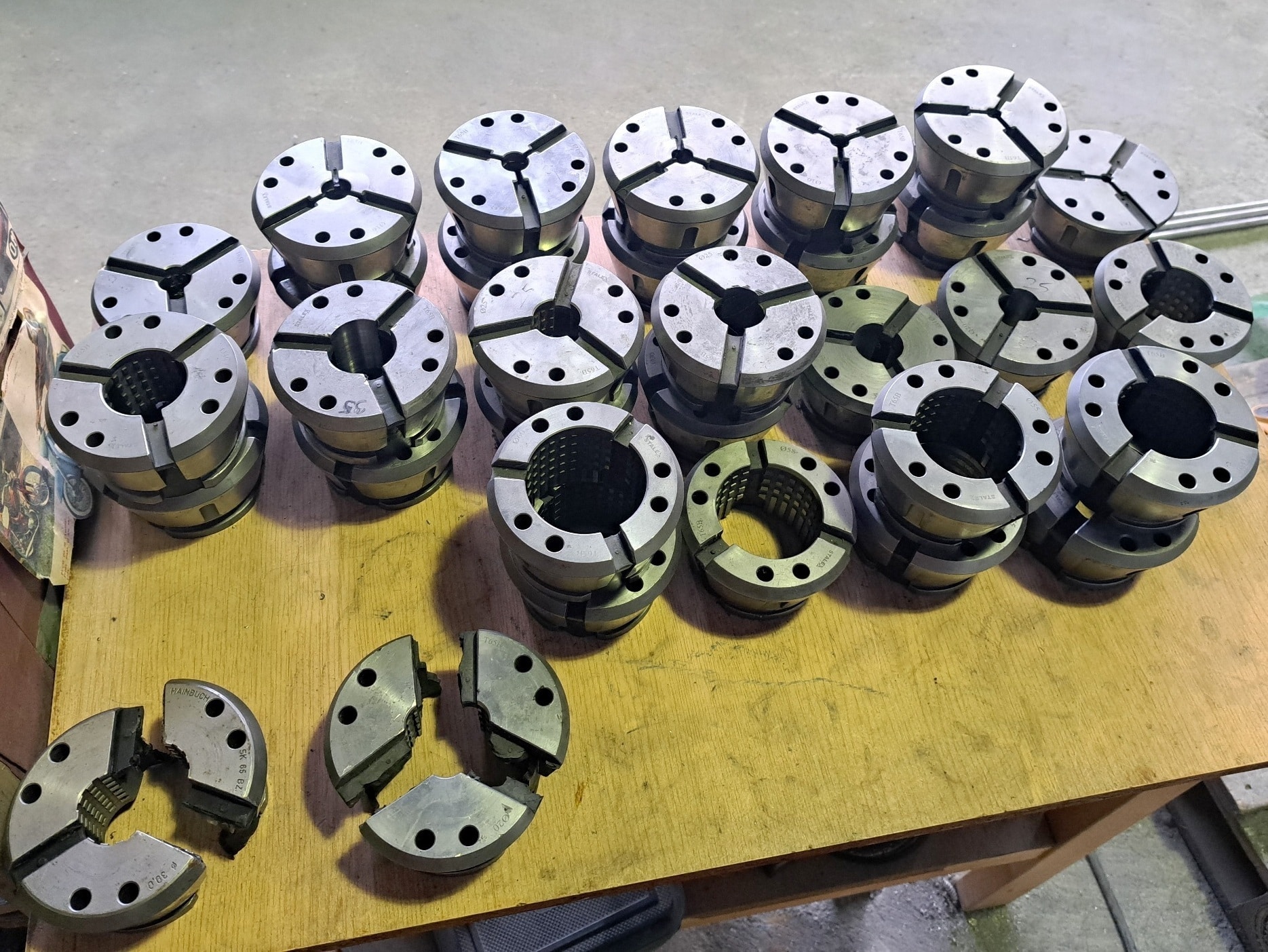

• hüvelyek hüvelyes tokmányhoz, átmérővel:

– 6, 18, 28, 29, 30, 34, 45, 50, 52, 58 mm (1 db.)
– 8, 10, 12, 15, 16, 25, 35, 40, 55, 60 mm (2 db.)

• markoló a kész munkadarab felvételéhez
• egyenes szerszámtartók (3 db)
• 90°-os hajtott szögű szerszámtartók (2 db)
• késes szerszámtartók (9 db)
• fúró/fúró szerszámtartók (5 db)
• munkadarab-szállító
• forgácsszállító
• hűtőfolyadék-szűrőrendszer: KNOLL
