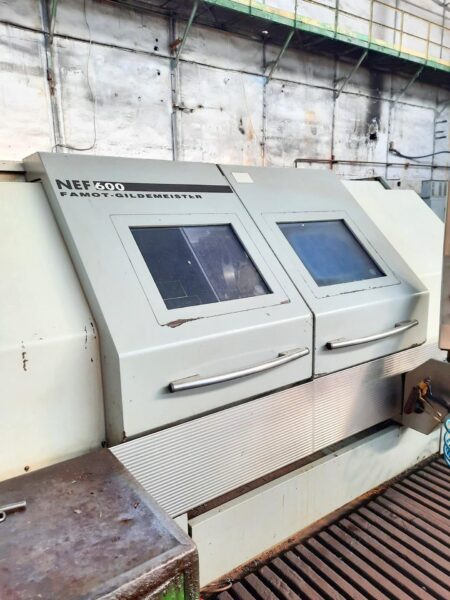

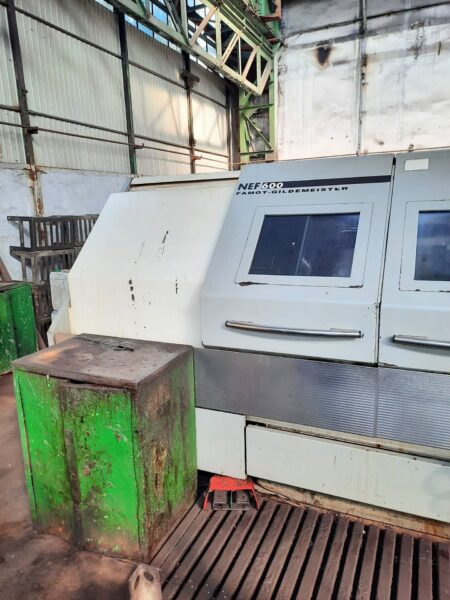

GILDEMEISTER NEF 600 CNC esztergaközpontot

GILDEMEISTER NEF 600 CNC esztergaközpontot 2009-ben készült Németországban. A gépet, amelyet kis méretek, megbízható alkatrészek, valamint a nagy merevség és a folyamatstabilitás hangsúlyozása jellemez, a legfeljebb 1200 mm hosszúságú munkadarabok precíziós megmunkálására tervezték. A DMG GILDEMEISTER NEF 600 CNC eszterga a kiterjedt felszereltség, köztük a 8 állású szerszámfej, a legmodernebb SIEMENS SINUMERIK 840D POWERLINE CNC-vezérlés és a megbízható orsó teszi alkalmassá a kis üzemek és a legintenzívebb gyártási munkák számára egyaránt. A gép összsúlya a forgácsszállító nélkül 5000 kg.

A GILDEMEISTER NEF 600 eszterga műszaki adatai

• maximális munkadarab-hossz: 1200 mm
• esztergálási átmérő (az ágy felett): 600 mm
• esztergálási átmérő (keresztcsúszó felett): 410 mm
• előtolási sebességek az X/Z tengelyen: 320/1250 mm
• keresztcsúszda előtolási sebességek X/Z tengelyen: 320/1250 mm
• gyorsmeneti haladási sebesség: 15 m/perc
• előtolási sebesség az X/Z tengelyen: 7/12 kN
• maximális orsófordulatszám: 3000 rpm
• orsó furata: 90 mm
• gördülő orsó: 40×6 mm
• orsótartó tokmány: 250 mm
• orsó meghajtási teljesítmény (40/100% ED): 24/18 kW
• maximális orsónyomaték (100% ED): 720/560 Nm
• szerszámállomások száma közvetlen rögzítéssel: 8
• farokcsapszeg átmérője: 80 mm
• farokcsapszeg löket (hidraulikusan csúszó): 80 mm
• maximális hátsó farokcsapszeg befogóerő: 1250 daN
• szerszámtárcsa kulcsméret: 304 mm
• fúrórudak indexelési átmérője: 32 mm
• szár keresztmetszete: 25×25 mm
• üzemóra: kb. 10800 h
• hűtőfolyadéktartály térfogata: 140 l
• hűtőfolyadék-áramlás (1,9 bar nyomáson): 25 l/min
• hűtőközegszivattyú teljesítménye: 0,37 kW
• csatlakozási teljesítmény: 22 kVA
• áramellátás: 400 V; 50 Hz
• zajszint: 77 db(A)
• a gép méretei forgácsszállítóval (H x B x H): 3600 x 2140 x 1845 mm
• a gép súlya forgácsszállító nélkül: 5000 kg

A DMG GILDEMEISTER CNC eszterga felszereltsége

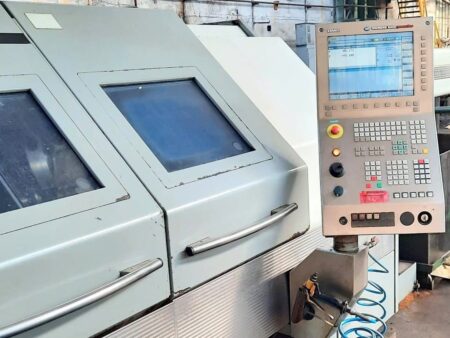

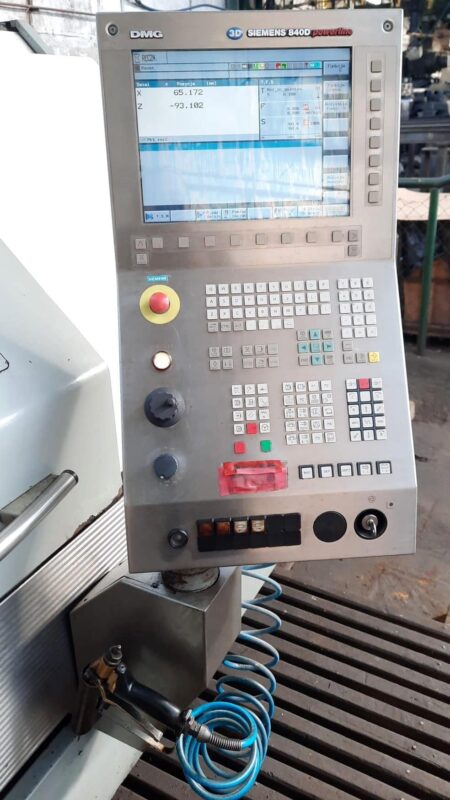

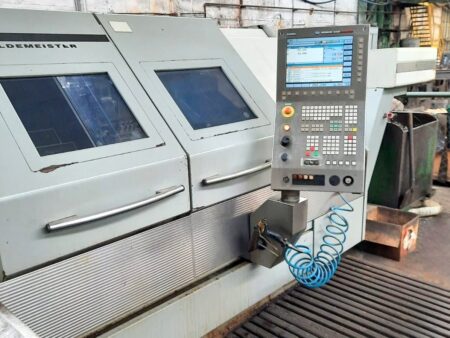

• CNC-vezérlő: SIEMENS SINUMERIK 840D POWERLINE

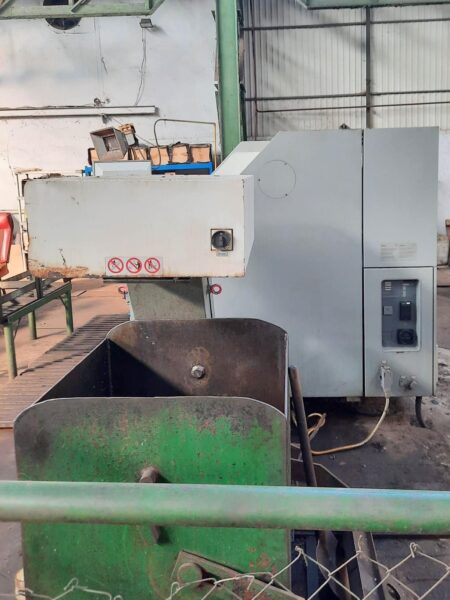

• hátsó farokcsapágy

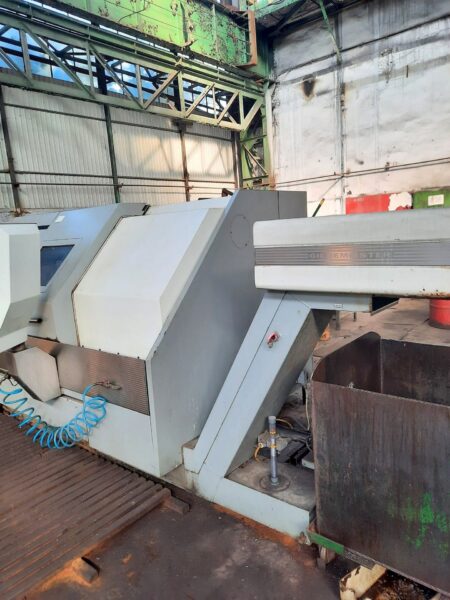

• forgácsszállító
• centrálási fogó: Morse MK 5
• orsókúp: Morse MK 6
• orsóvég: A8
• lábvezérlő
• munkaterület megvilágítása
