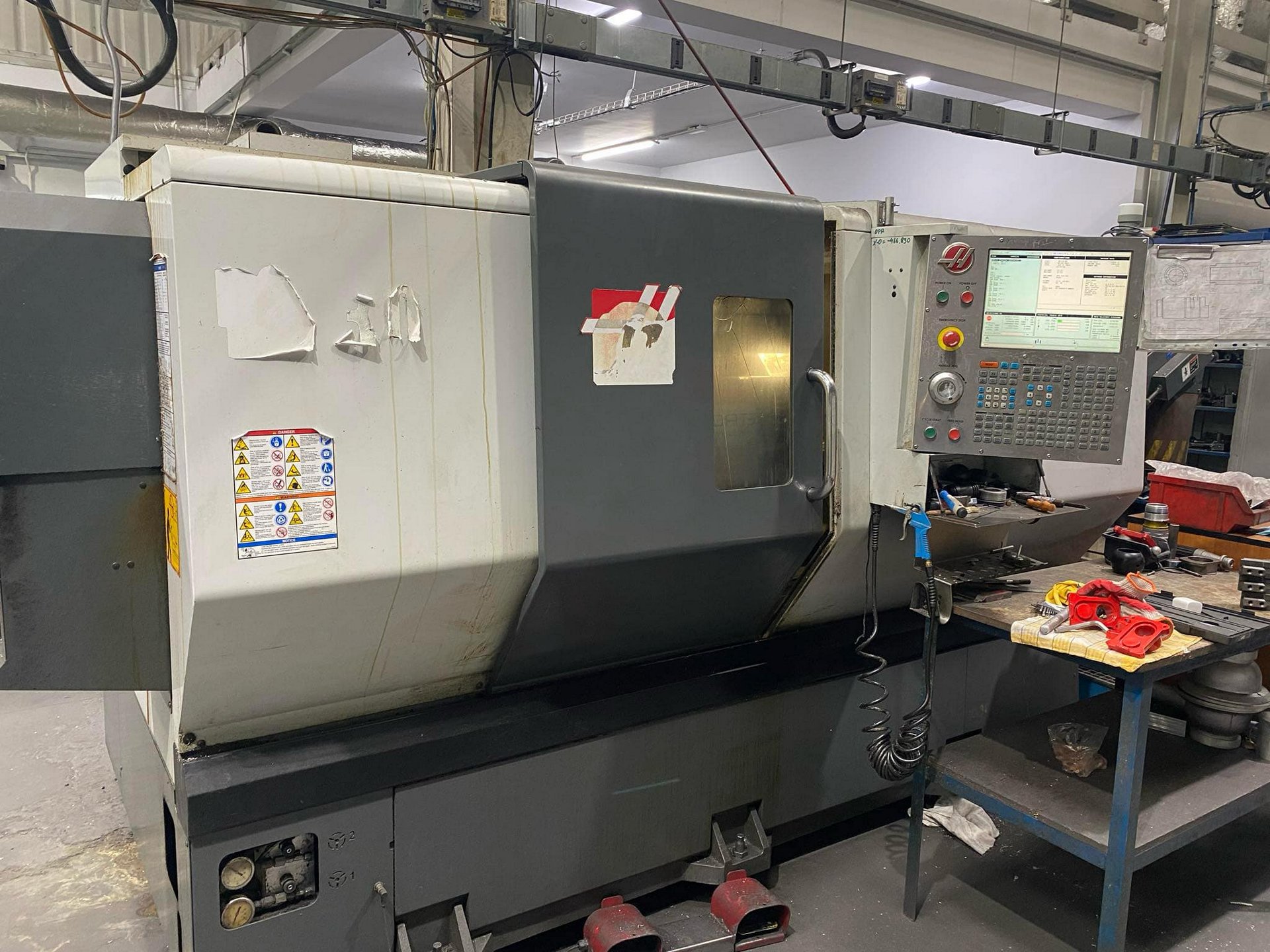

HAAS DS-30 CNC eszterga

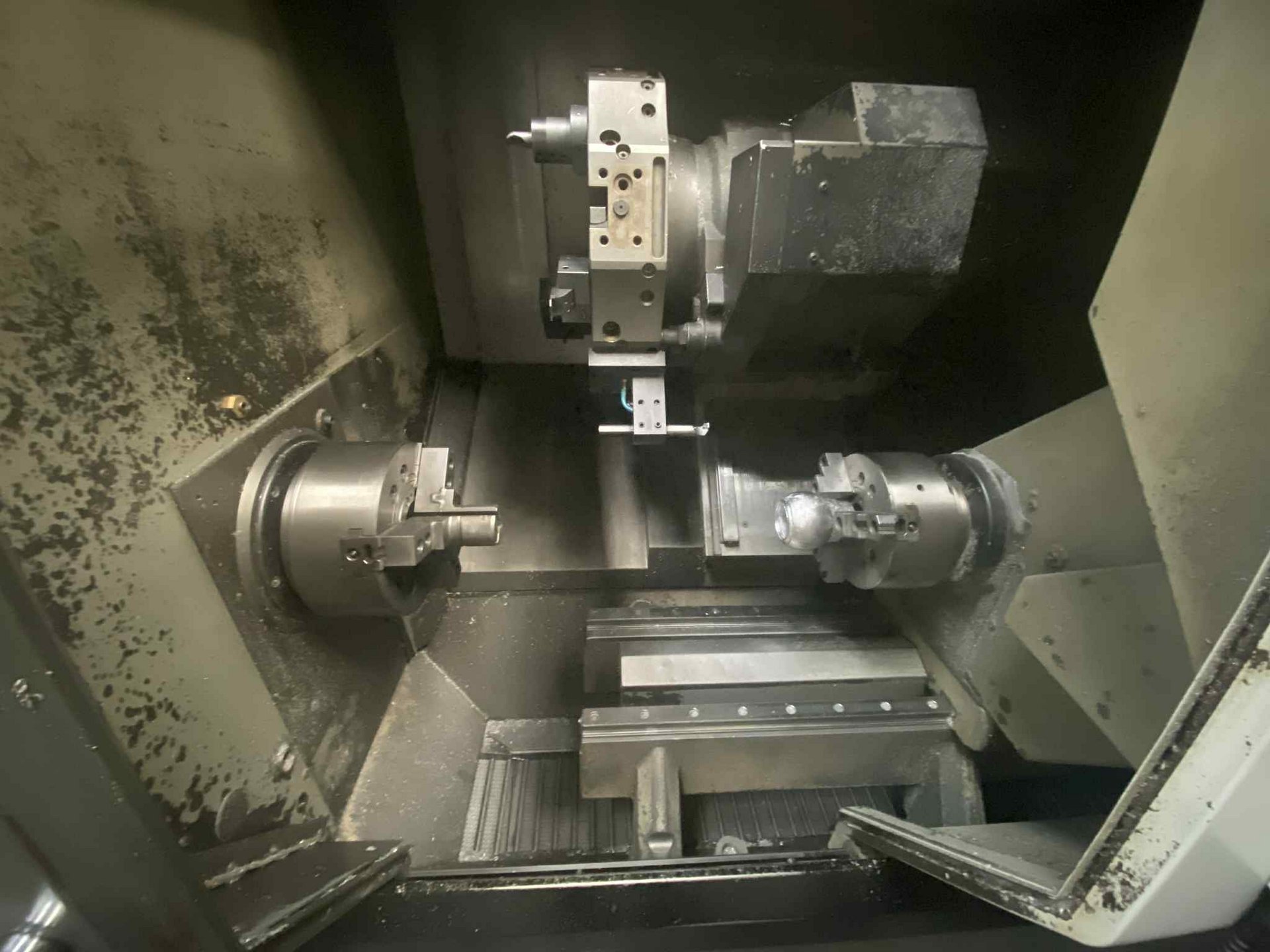

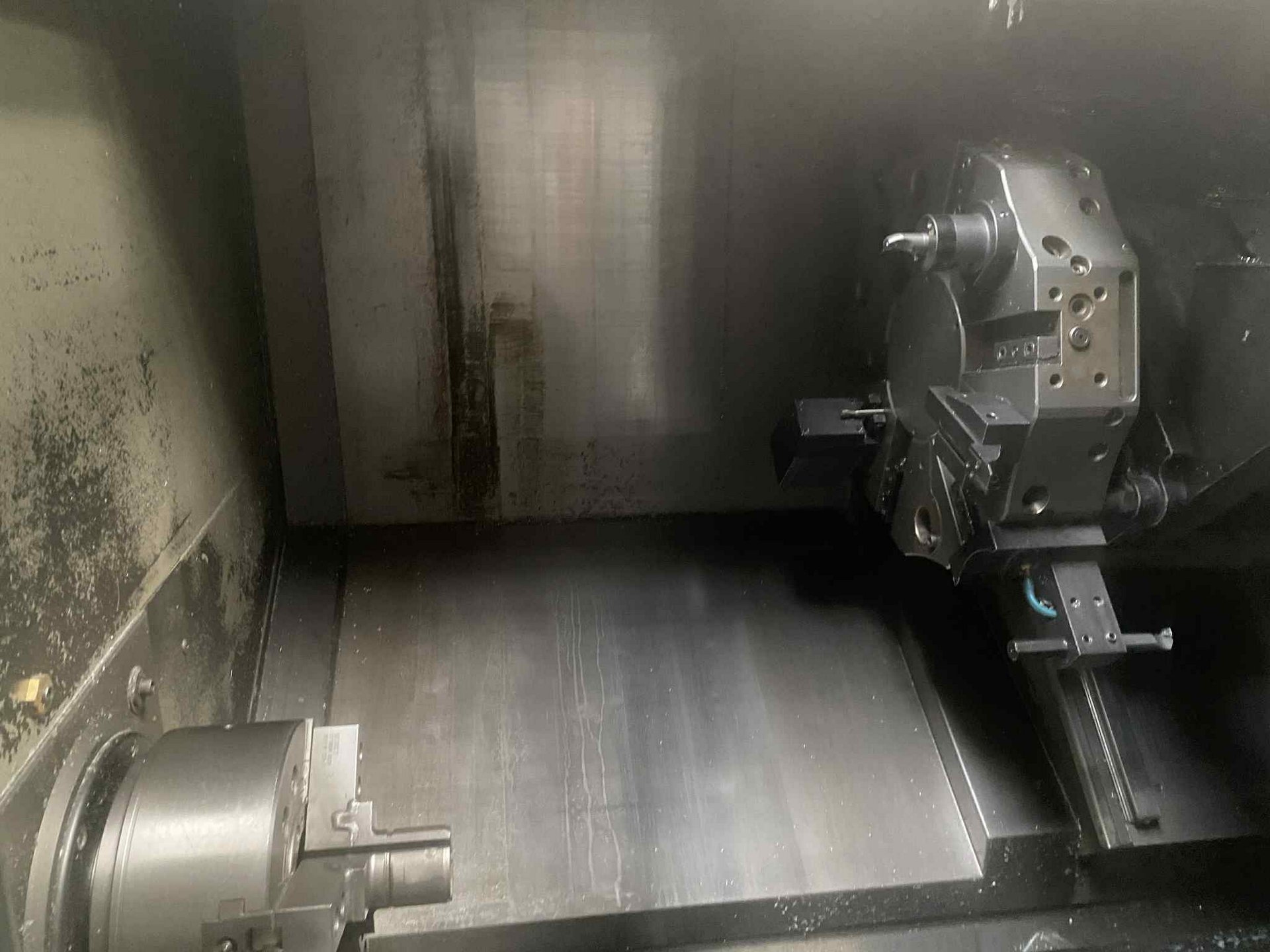

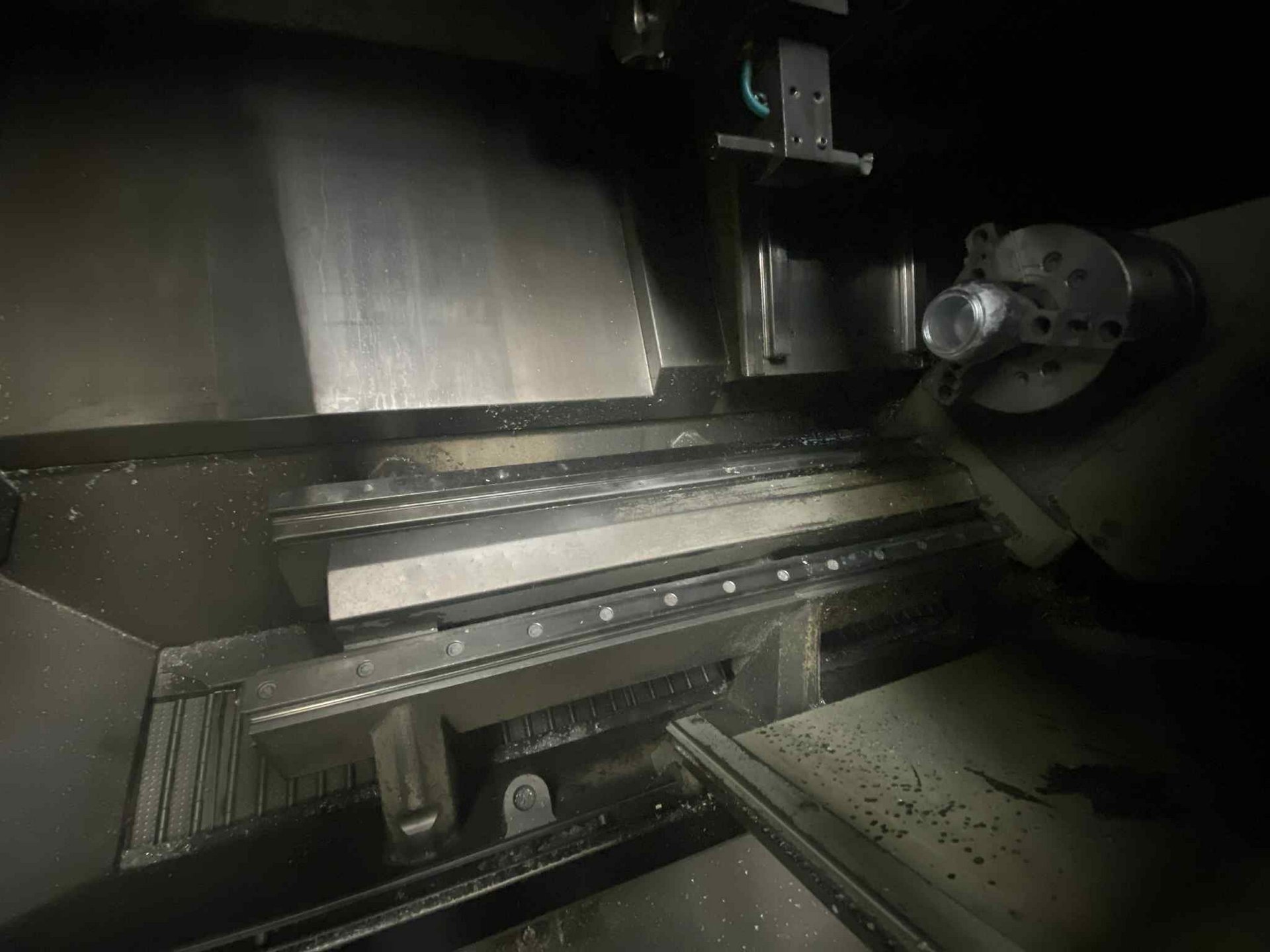

HAAS DS-30 CNC eszterga 2013-ban gyártotta az Egyesült Államokban a HAAS AUTOMATION, INC. A legfeljebb 457 mm átmérőjű munkadarabok megmunkálására tervezett gép kiváló hatékonyságot, megbízhatóságot és pontosságot kínál. A nagy munkaterületen belül két C-tengellyel ellátott orsó található, amelyek lehetővé teszik a munkadarab mindkét oldalának megmunkálását egyetlen munkamenetben. A szerszámfej viszont lehetővé teszi mind a rögzített, mind a hajtott szerszámok rögzítését. Ez a megoldás növeli a gép rugalmasságát, mivel lehetővé teszi, hogy az egyedi gyártási igényekhez igazodjon. Mindezt kiegészíti a fejlett CNC-vezérlés számos hasznos funkcióval. A HAAS DS30 CNC esztergaközpont súlya 7221 kg.

A HAAS DS-30 fém esztergagép műszaki adatai

• maximális esztergálási átmérő: 457 mm
• maximális esztergálási hossz: 660 mm
• átfordulási lehetőség az ágy felett: 806 mm
• keresztcsúszda feletti lengés: 527 mm
• előtolás X/Z tengelyen: 318/660 mm
• gyorsmozgás az X, Z tengelyen: 24 m/perc
• meghajtott szerszámok száma: 6
• szár keresztmetszete: 25×25 mm
• szerszámváltási idő: 1 s
• sűrített levegőigény: 113 l/min
• sűrített levegő nyomása: 6,9 bar
• hűtőfolyadék-tartály űrtartalma: 208 l
• áramellátás: 3x 360-480 V; 50/60 Hz
• a HAAS DS 30 gép súlya: 7221 kg

Főorsó

• maximális fordulatszám: 4000 ford/perc
• maximális nyomaték (500 ford/perc): 407 Nm
• hajtási teljesítmény: 22 kW
• furatátmérő: 76 mm
• tokmány átmérő: 254 mm
• orsóvég: A2-6
• C tengely
• C tengely indexelése: 0,01°

Segédorsó

• maximális fordulatszám: 4000 ford/perc
• maximális nyomaték (700 ford/perc): 183 Nm
• meghajtási teljesítmény: 14,9 kW
• furatátmérő: 61,9 mm
• tokmány átmérője: 210 mm
• orsóvég: A2-5
• C tengely
• C tengely indexelése: 0,01°

A HAAS esztergagép felszereltsége

• CNC-vezérlés: HAAS
• segédorsó
• C tengely

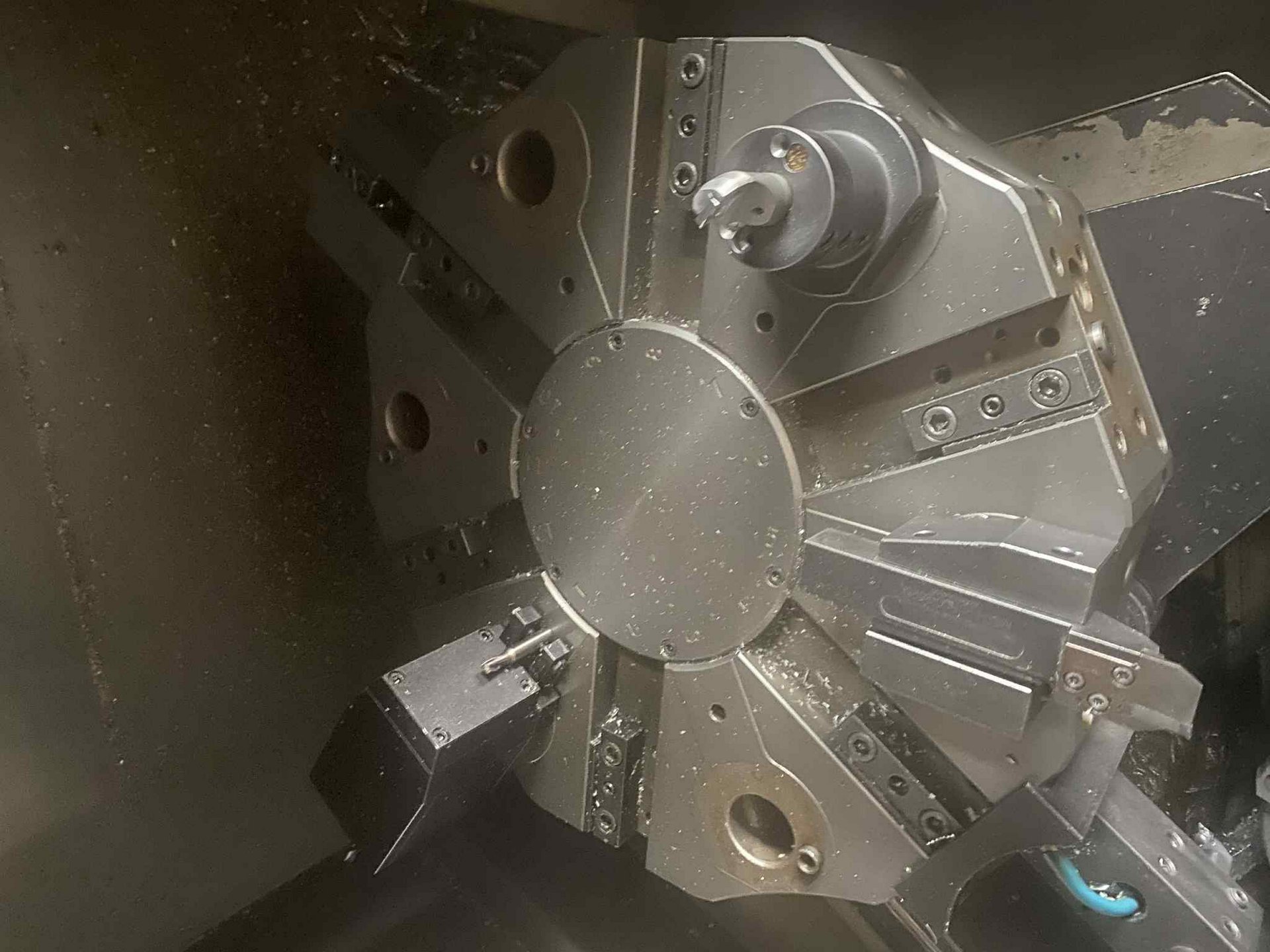

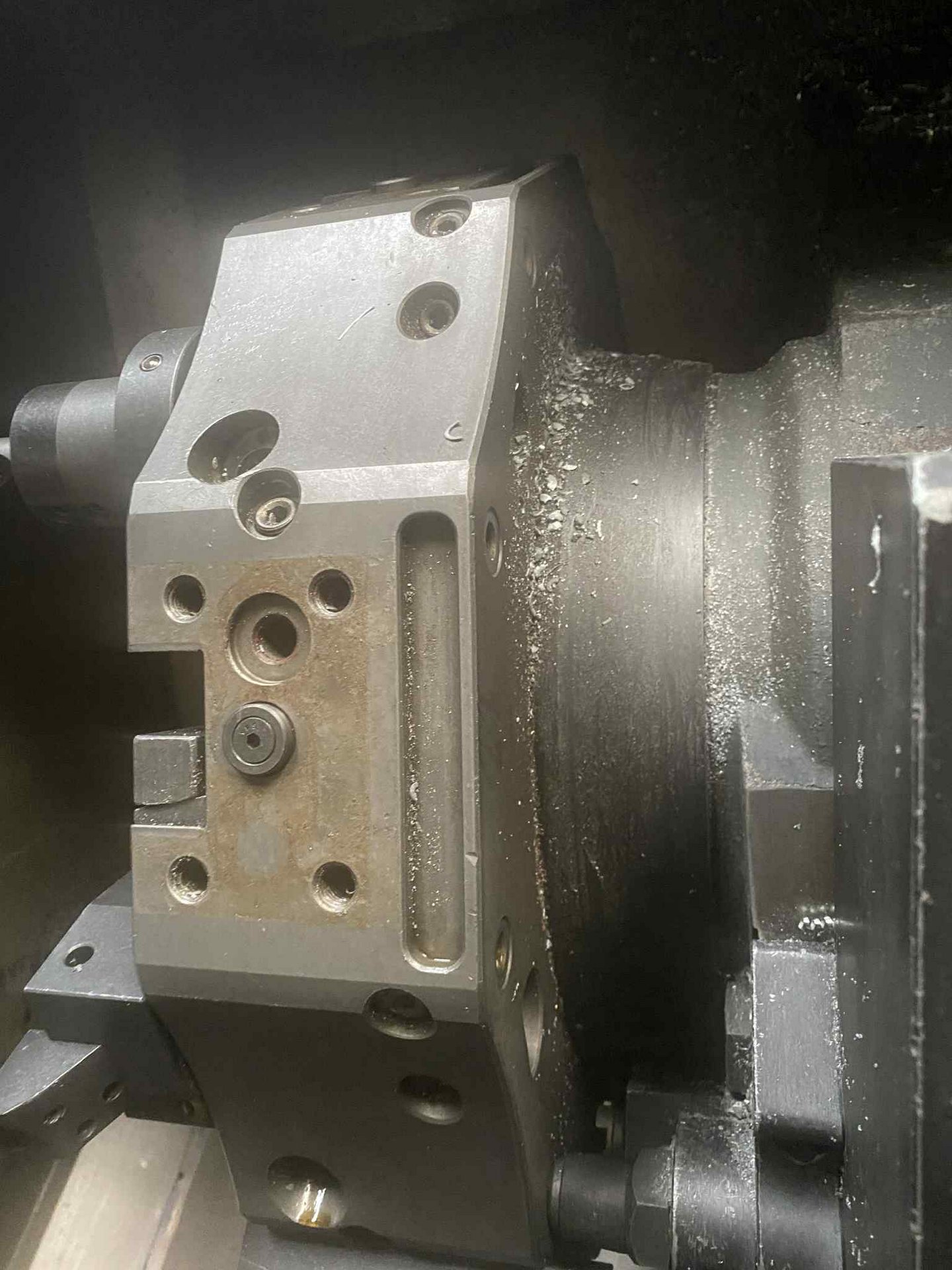

• 12 állású revolver BOT/VDI
• meghajtott szerszámok
• BOT20M DS szerszámtartók

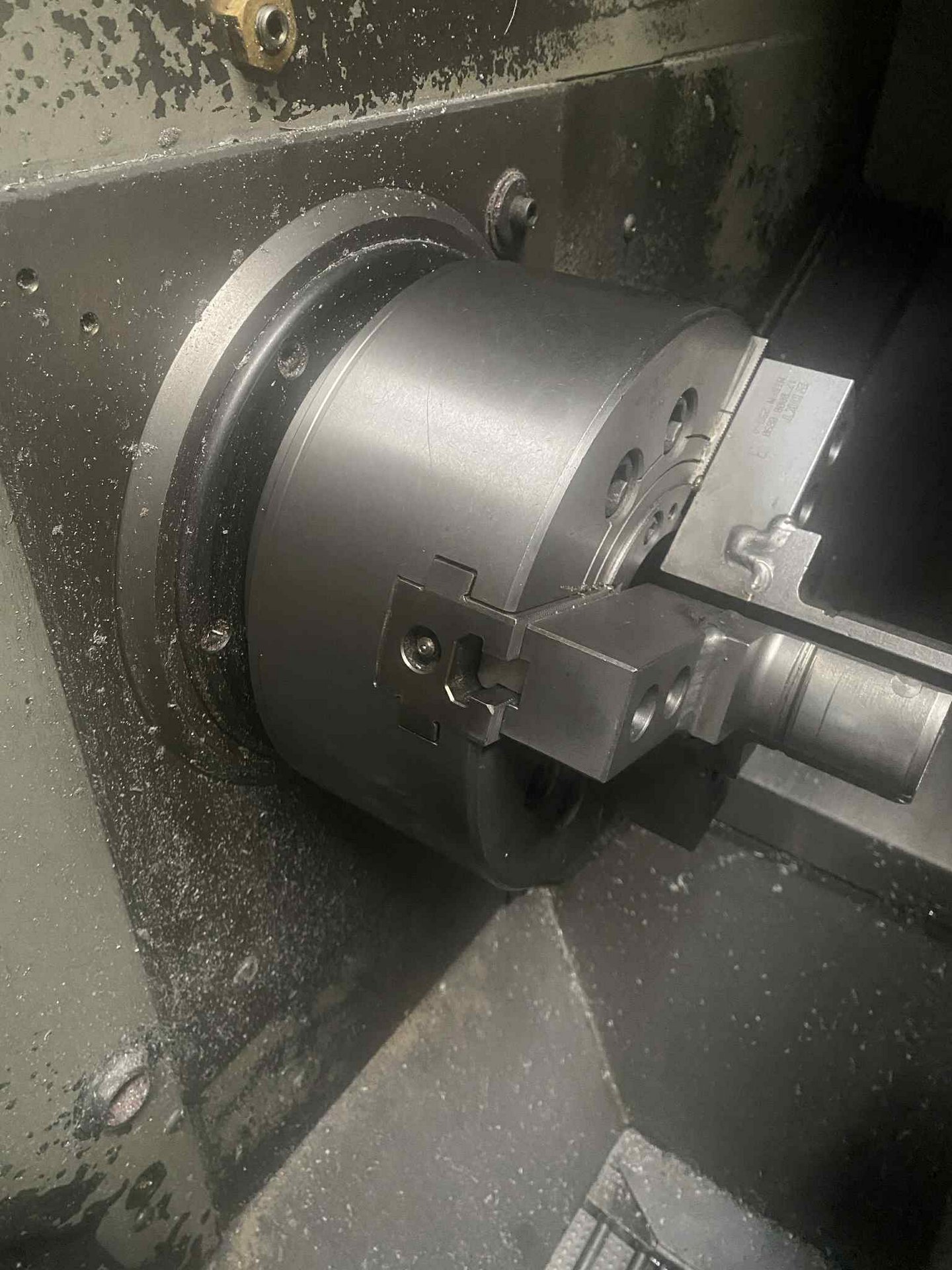

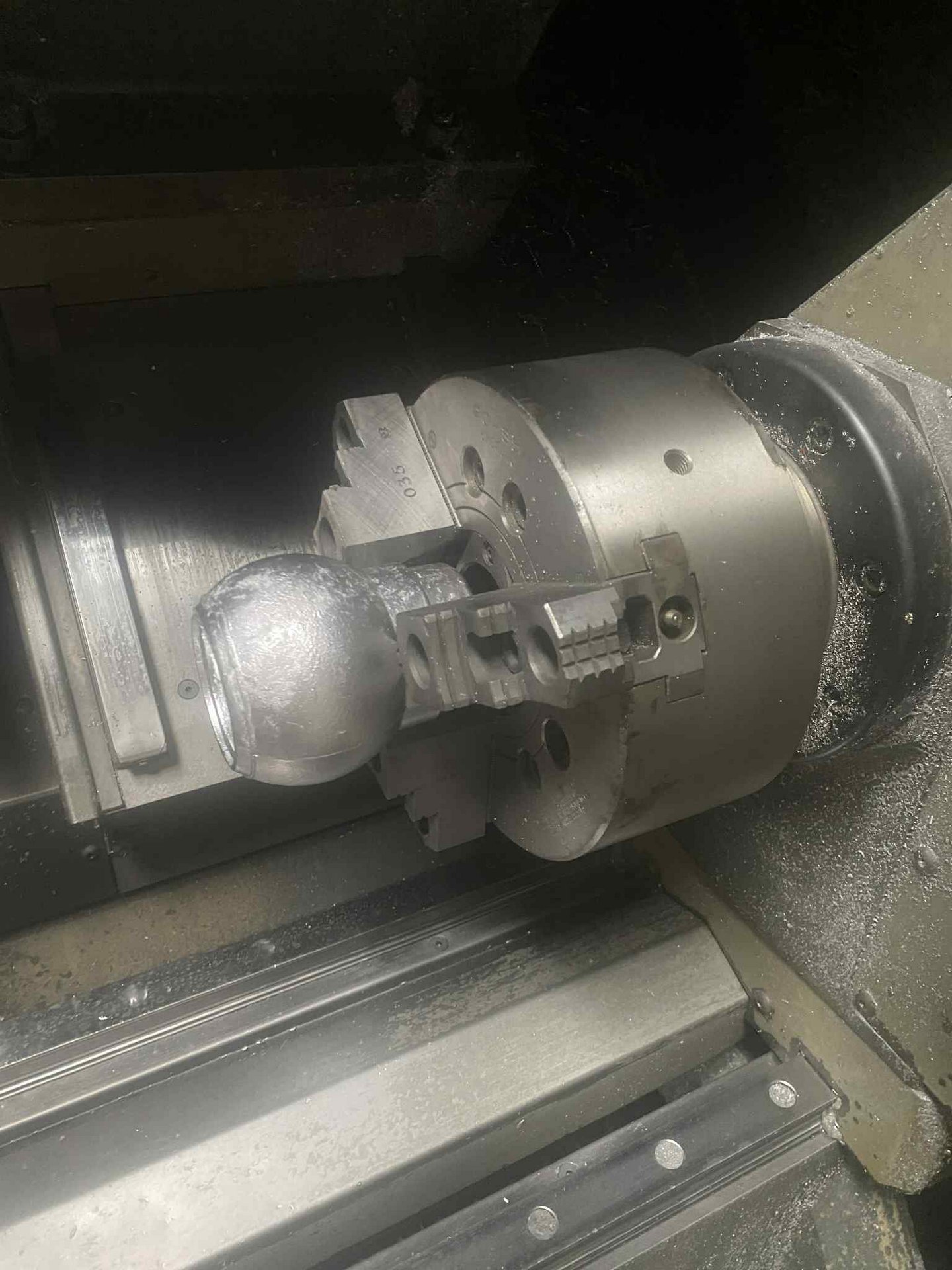

• hidraulikus 3-pofás tokmány lágy pofákkal
• szerszámtartó radiális és axiális meghajtású szerszámokhoz
• szalagos forgácsszállító
• elektronikus gomb
• menetvágás kompenzációs tartó nélkül
• golyóscsavarok hőmérséklet-kompenzáció
• sűrített levegő csatlakoztatására szolgáló berendezés
• automatikus központi kenőrendszer
• hűtőrendszer kihúzható hűtőfolyadék-tartállyal
• a munkaterület megvilágítása

(A megadott műszaki paramétereket a gép gyártójának weboldaláról szereztük be. Pontosságuk nem garantálható, ezért némileg eltérhetnek a valóságtól.)
