HAAS ST-15 CNC esztergaközpontot

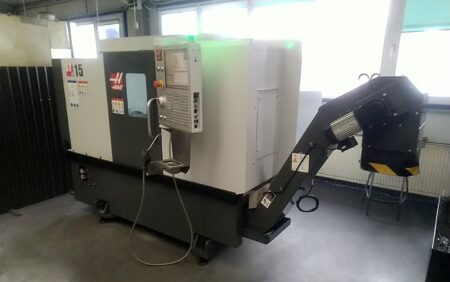

HAAS ST-15 CNC esztergaközpontot 2019-ben az USA-ban gyártották, és fém munkadarabok precíziós megmunkálására használják, amelyek maximális átmérője 173 mm. Kis méretének és a nagy termelékenységre, merevségre és hőstabilitásra helyezett hangsúlynak köszönhetően az ST-15-NGC CNC eszterga ideális mind a kis műhelyek, mind az intenzív gyártási munkák számára.

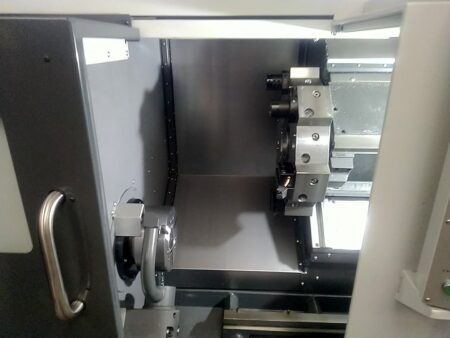

A gép modern technológiával és kiterjedt felszereltséggel rendelkezik, így minden erejét ki tudja használni a munkadarabok rendkívül pontos esztergálásához. A megvilágított munkaterületen belül többek között egy hidraulikus hárompofás tokmány, egy tizenkét állású VDI40 szerszámtároló és egy nagyon hatékony, 4000 fordulat/perc maximális sebességgel forgó orsó található.

A HAAS ST 15 esztergaközpontot széleskörű kiegészítő felszereltséggel kínálják, többek között hidraulikus fűrészárcsahosszabbítóval ellátott farokcsapágyat, automatikus szerszámszondát és a karon elhelyezett legmodernebb HAAS NGC CNC-vezérlőt. A gép új és soha nem használt – egyetlen órát sem dolgozott. Az eszterga teljes súlya 3584 kg.

A HAAS ST-15 CNC eszterga műszaki adatai

• maximális esztergálási átmérő: 173 mm
• átjáró átmérő az ágy felett: 686 mm
• átmérő a farokasztal ágya felett: 686 mm
• átmérő a keresztcsúszda felett: 406 mm
• keresztcsúszda előtolás X tengelyen: 200 mm
• Z-tengelyes hosszirányú csúszótolás: 406 mm
• gyors előtolás X,Z tengelyen: 30,5 m/perc
• a hajtások maximális húzóereje X,Z tengelyen: 14,7 kN
• maximális orsófordulatszám: 4000 rpm
• orsóteljesítmény: 14,9 kW
• maximális orsójárat: 63,5 mm
• maximális orsónyomaték (500 fordulat/percnél): 203 Nm
• a farokcsapágy hosszirányú mozgása: 100 mm
• hárompofás tokmány átmérője: 210 mm
• pozicionálási pontosság: ± 0,005 mm
• pozícionálás ismételhetősége: ± 0,003 mm
• hűtőfolyadék-tartály kapacitása: 114 l
• sűrített levegő fogyasztás: 113 l/min
• sűrített levegő nyomása: 6,9 bar
• méretek (hosszúság x szélesség x magasság): 3210 x 1780 x 2060 mm
• ST-15 gép tömege: 3584 kg

Az HAAS ST 15 eszterga felszereltsége

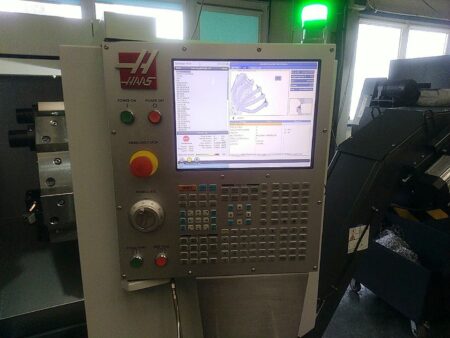

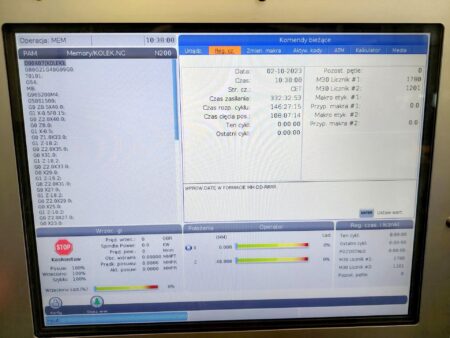

• CNC-vezérlő: HAAS NGC
• automatikus szerszámszonda
• szerszámfej: VDI40 (12 pozíció)
• orsócsúcs: A2-6
• hátsó farokcsapágy hidraulikus szárnycsapágyhosszabbítóval
• farokcsapszeg-kúp: MT3
• hidraulikus hárompofás tokmány lágy pofákkal
• SafeRun ütközéscsökkentő rendszer
• EPFDM áramellátási hiba korai észlelő modul
• szalagos forgácsszállító
• kész alkatrészek gyűjtőrendszere
• az X-tengelyes vezetőcsavar hőmérséklet-kompenzációja
• automatikus központi kenőrendszer
• hűtőrendszer beépített hűtőfolyadék-tartállyal
• munkaterület megvilágítása
• mérőkar

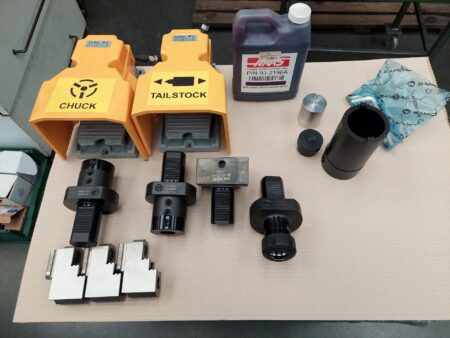

• teljes tartozékkészlet
• kezelési és programozási útmutató
• DTR – műszaki és meghajtási dokumentáció
