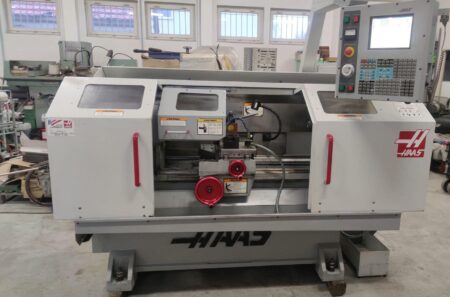

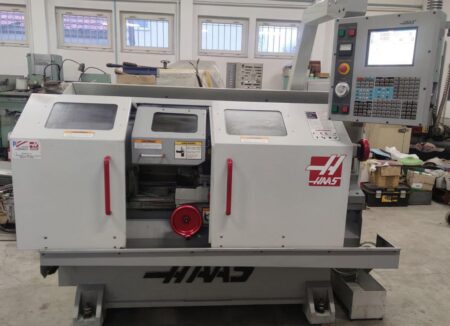

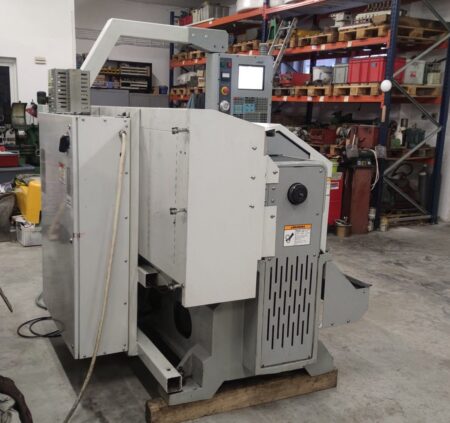

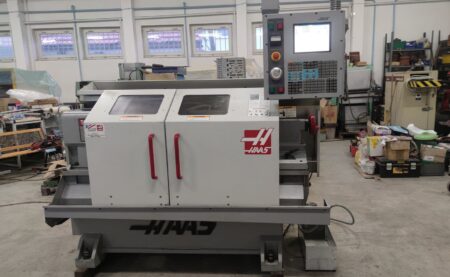

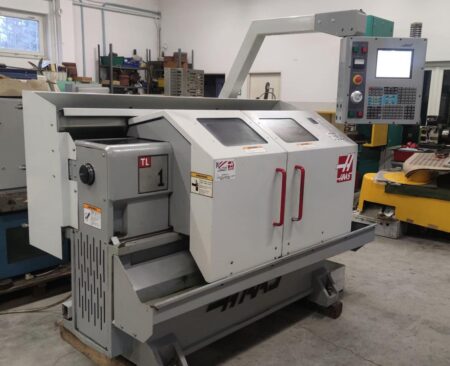

Haas TL-1HE CNC eszterga

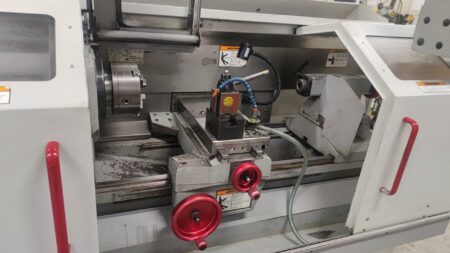

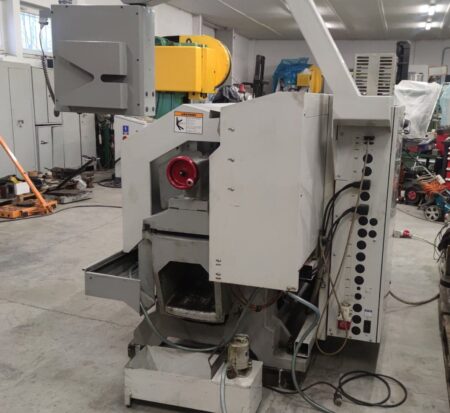

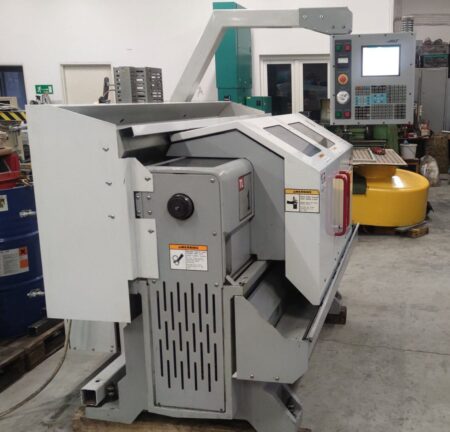

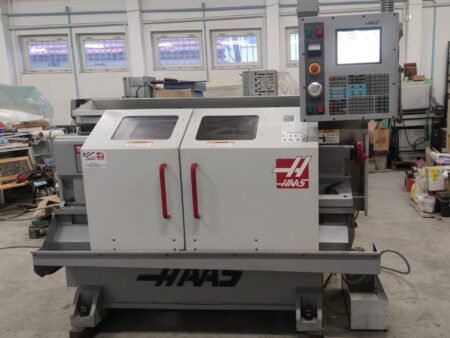

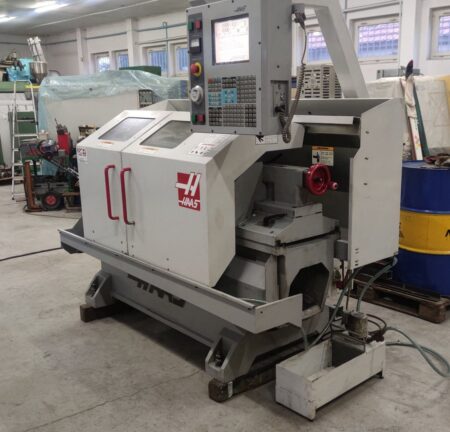

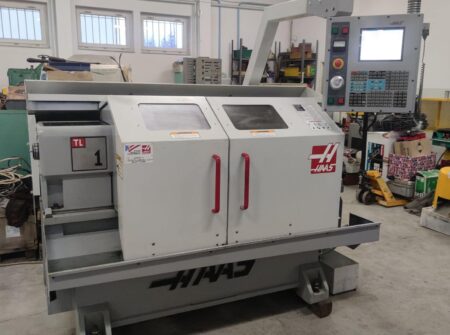

A Haas TL-1HE CNC eszterga a neves amerikai Haas Automation cég építette 2005-ben. Az eszterga olyan részletet dolgoz meg, amelynek maximális esztergálási hossza 762 mm, esztergálási átmérője 406 mm. A géporsó teljesítménye 5,6 kW, és maximum 1800 ford./perc fordulatszámmal forog. A gép két X / Z tengellyel rendelkezik, amelyek maximális előtolása 203, illetve 762 mm. Az esztergagépet a Haas Haas Control CNC vezérlőrendszere vezérli. A gép össztömege kb.2 tonna.

A Haas TL-1HE CNC eszterga műszaki leírása

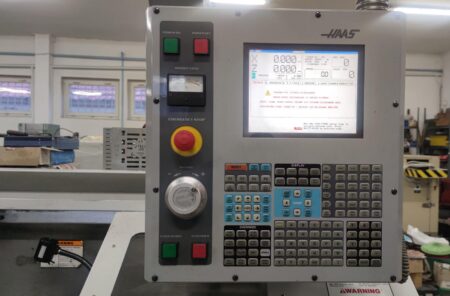

– CNC vezérlés: Haas Control
– maximális fordulási hossz: 762 mm
– maximális fordulási átmérő: 406 mm
– maximális elfordulási átmérő az ágy felett: 406 mm
– forgási átmérő a szán felett: 216 mm
– előtolás az X / Z tengelyekben: 203/762 mm
– átjárás a szánon: 508 mm
– Orsó fordulatszáma: 1800 ford./perc
– Orsómotor teljesítménye: 5,6 kW
– orsó átvezetés, furat: fi 55
– 3 pofás eszterga tokmány: fi 200
– a gép méretei (H x Sz x Ma): 1981 x 2108 x 1397 mm
– a TL-1HE eszterga össztömege: kb. 2 t

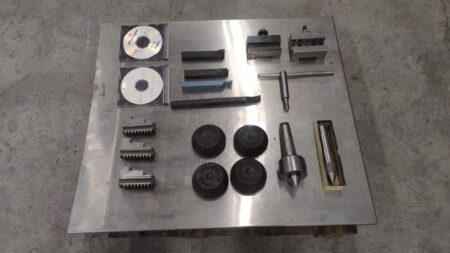

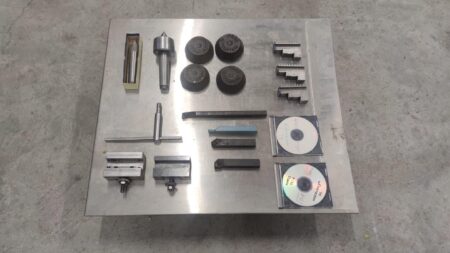

A TL-1HE gép felszerelése

– halogén lámpa
– hűtőfolyadék tartály + szivattyú
– 4 párna
– 2 db késtartó
– fogantyú kulcs
– bal oldali állkapcsok: 3 db.
– fix középen: 4 Morse-kúp
– forgatható középpont: 4 Morse-kúp
– esztergakések: 4 db.
– 2 CD (gépadatokkal)
– DTR – műszaki és indítási dokumentáció
