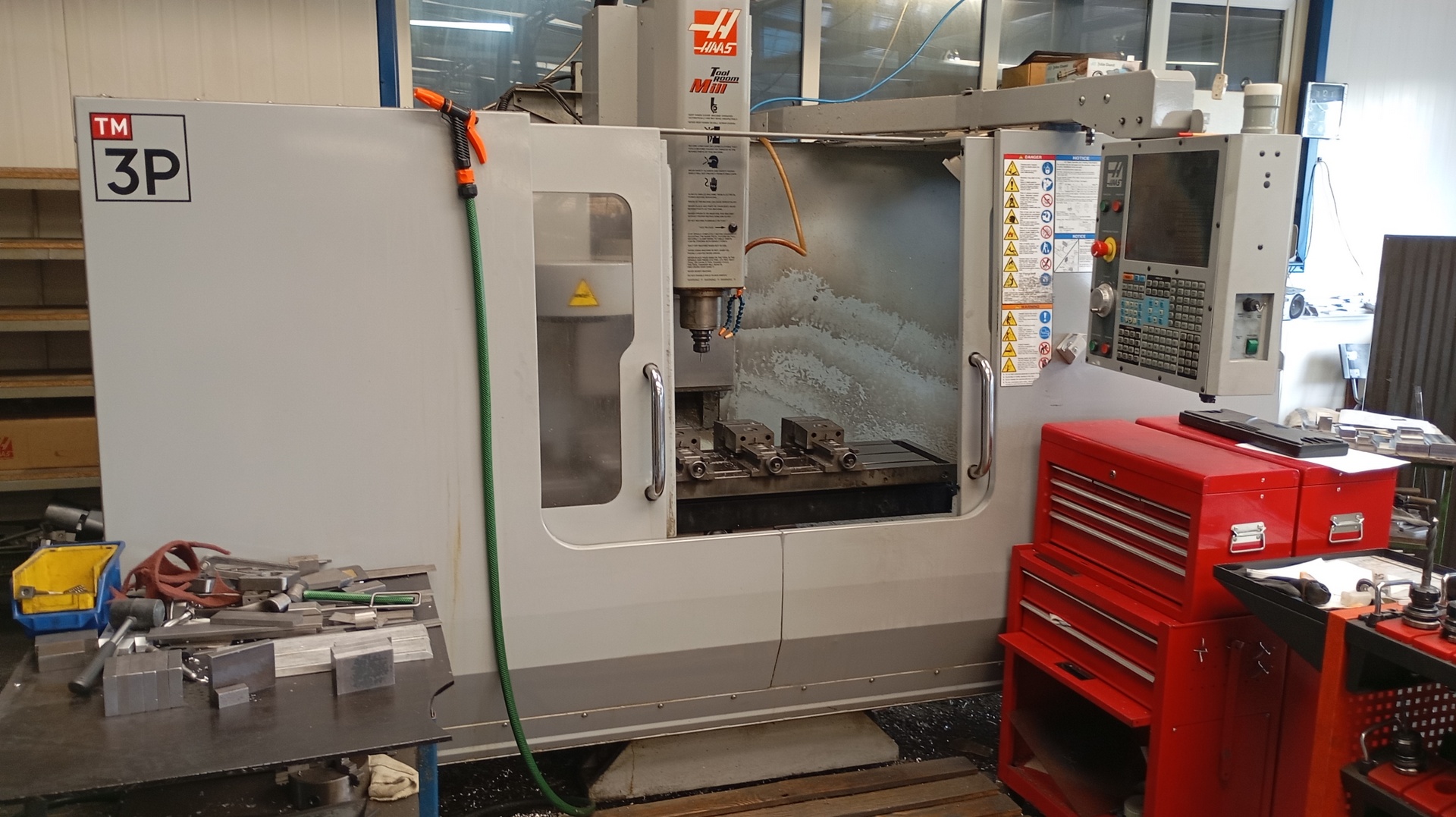

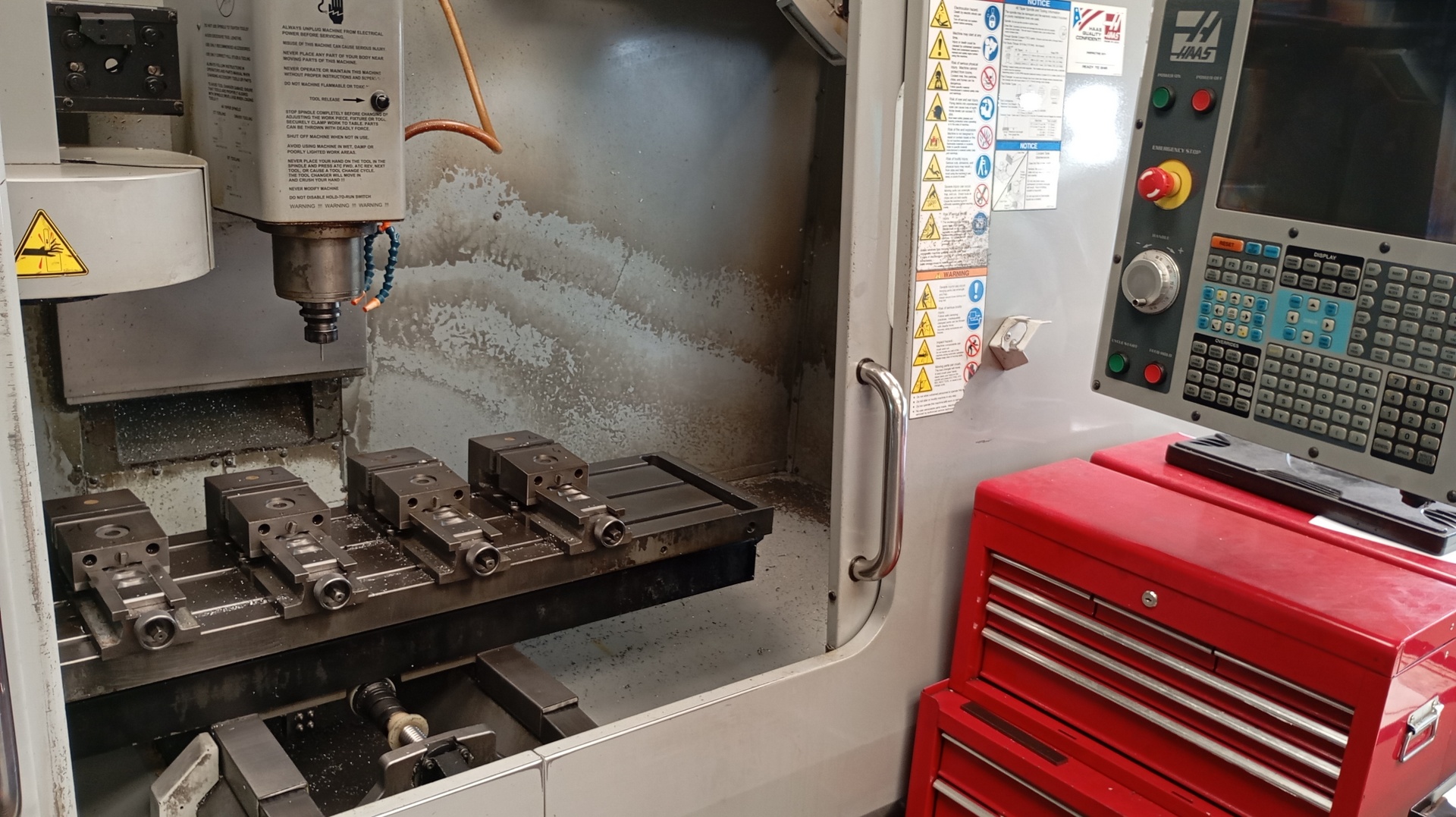

HAAS TM-3PHE CNC függőleges megmunkálóközpont

HAAS TM-3PHE CNC függőleges megmunkálóközpont 2008-ban gyártotta az Egyesült Államokban a HAAS AUTOMATION, INC. A legfeljebb 454 kg tömegű munkadarabok precíziós megmunkálására tervezett gép nagyon könnyen kezelhető, akár G-kódok ismerete nélkül is. Az ajánlathoz tartozik felszerelés is, amely többek között szerszámtartókból és szerszámos csőkészletből áll. A TM 3PHE CNC megmunkálóközpont súlya 2622 kg.

A HAAS TM-3PHE CNC marógép műszaki adatai

• CNC-vezérlő: HAAS
• előtolás az X/Y/Z tengelyen: 1016/508/406 mm
• gyorsjárat az X, Y, Z tengelyen: 10,2 m/perc
• munkaasztal méretei (H x Sz): 1467 x 368 mm
• maximális munkadarab súly: 454 kg
• léghűtéses orsó
• az orsó maximális fordulatszáma: 6000 ford/perc
• orsó meghajtási teljesítmény: 5,6 kW
• maximális orsónyomaték (1200 ford/perc): 45 Nm
• az orsó orra és a munkaasztal közötti maximális távolság: 508 mm
• minimális távolság az orsó orra és a munkaasztal között: 102 mm
• 10 állású szerszámtároló
• maximális szerszámátmérő: 89 mm
• maximális szerszámsúly: 5,4 kg
• átlagos szerszámcsereidő: 5,7 s
• szerszámváltási idő (forgácsról forgácsra): 6.5 s
• T-nyílások száma: 3
• T-nyílás szélessége: 16 mm
• T-nyílás távolság: 101,6 mm
• tápegység: 3x 366-425 V; 50/60 Hz
• a HAAS TM 3PHE gép súlya: 2622 kg

(A megadott műszaki paramétereket a gép gyártójának weboldaláról szereztük be. Pontosságuk nem garantálható, ezért némileg eltérhetnek a valóságtól.)
