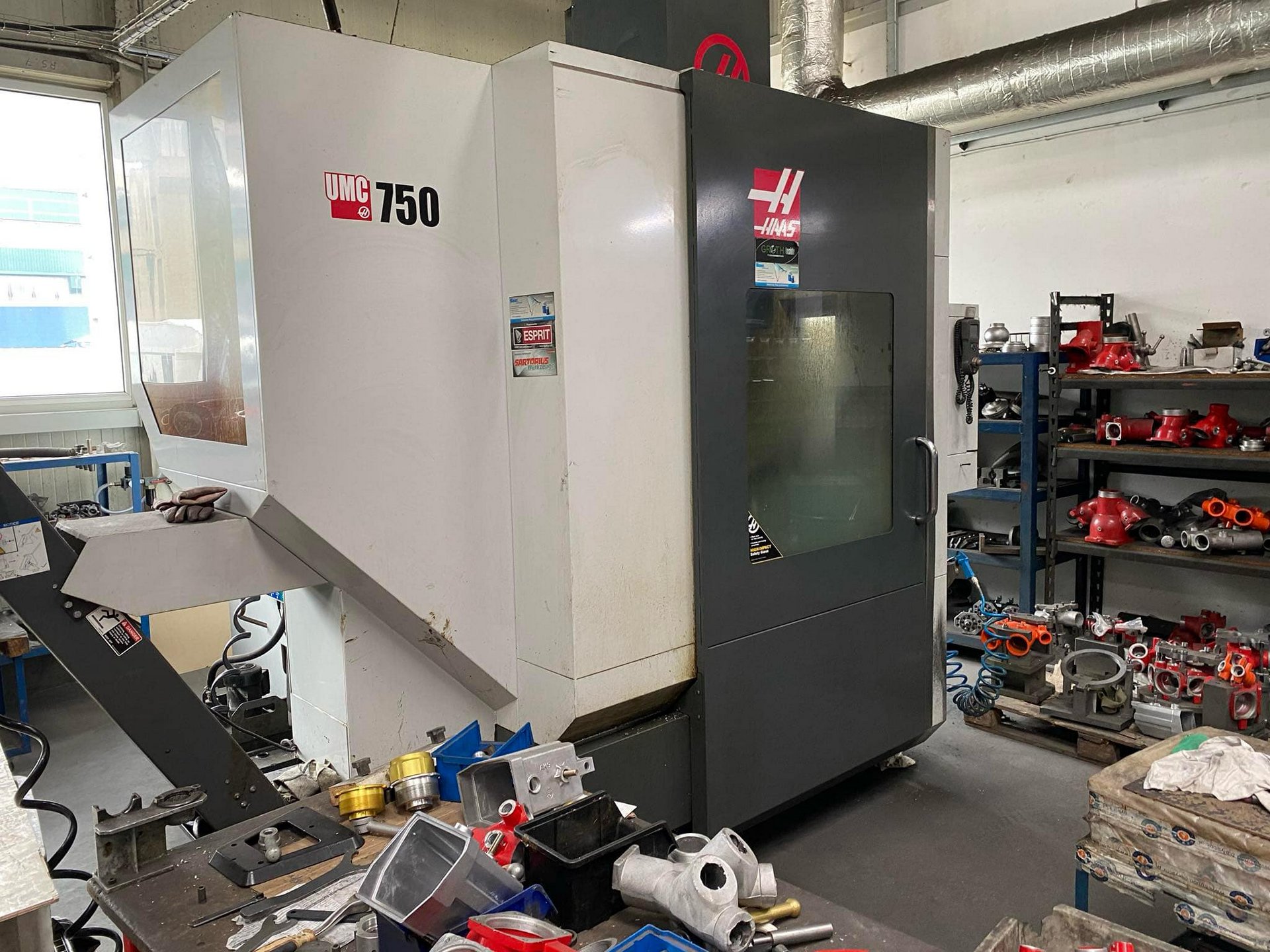

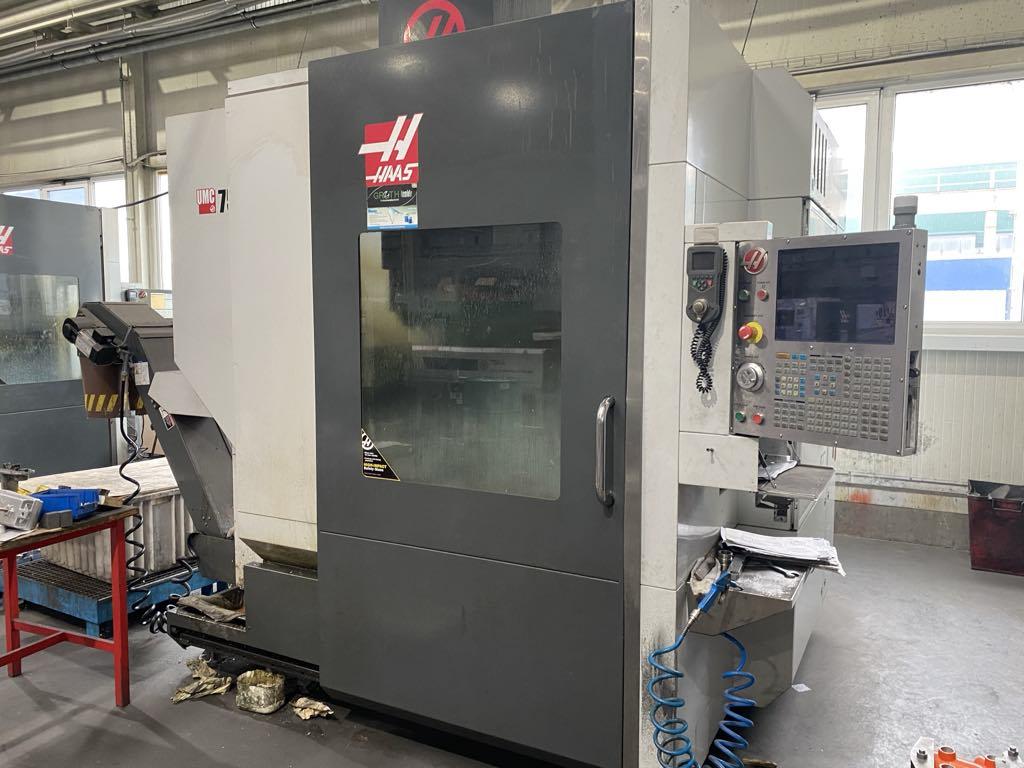

HAAS UMC-750 CNC függőleges megmunkálóközpont

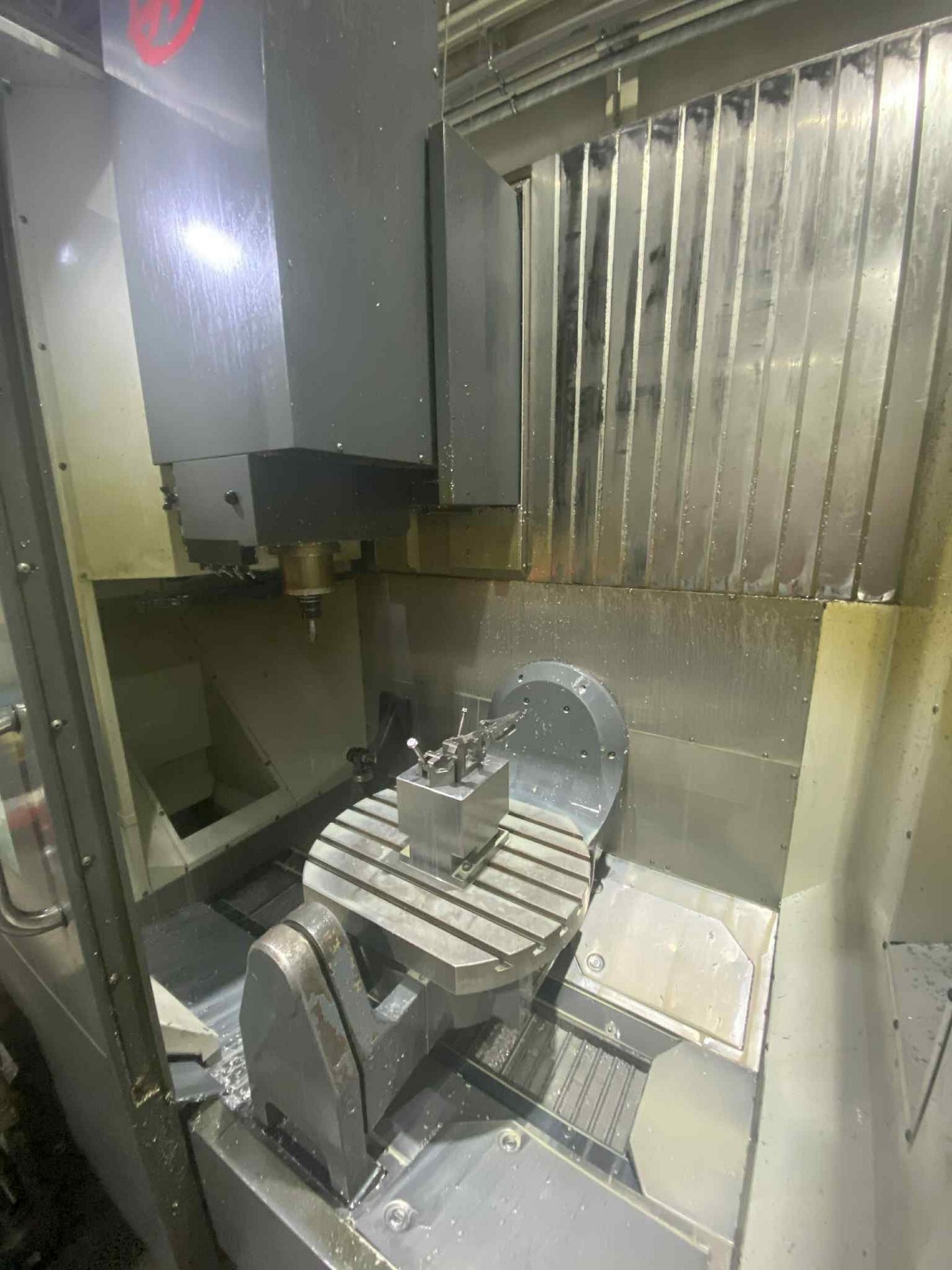

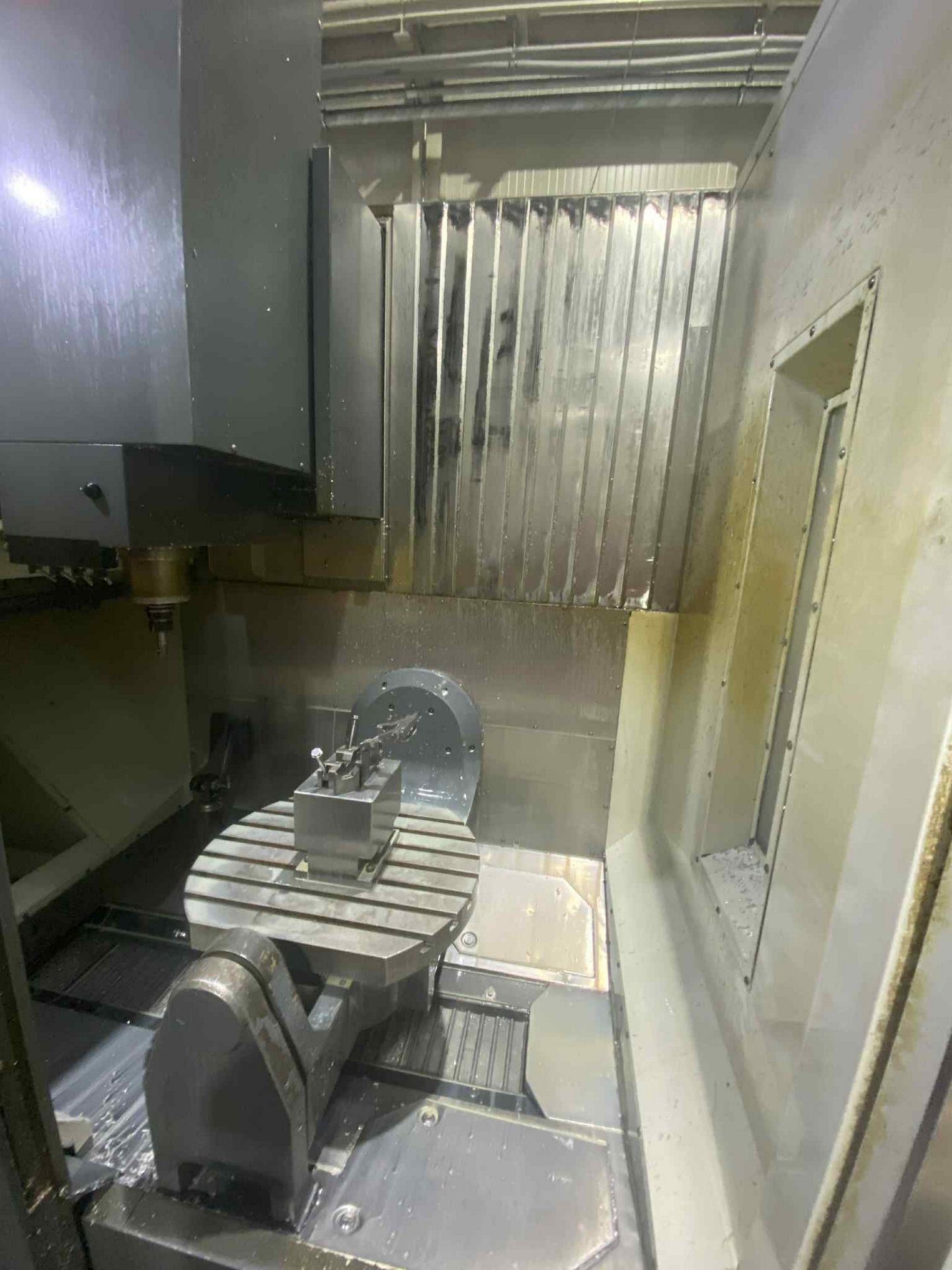

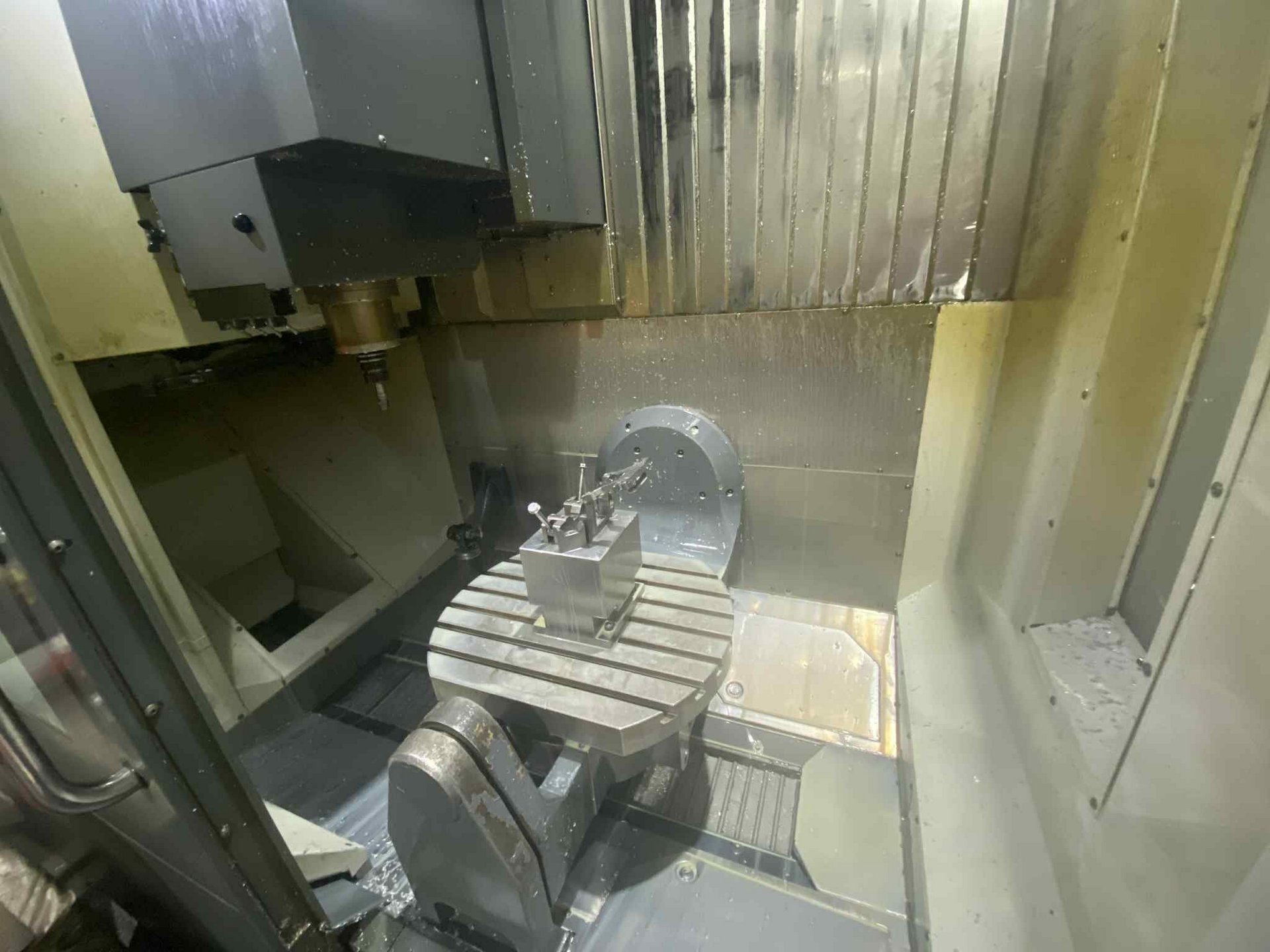

HAAS UMC-750 CNC függőleges megmunkálóközpont 2015-ben gyártotta az Egyesült Államokban a HAAS AUTOMATION, INC. A gép, amelyet számos modern alkatrész alkalmazása jellemez, kiváló választás az összetett geometriájú munkadarabok 5 tengelyes, precíziós megmunkálásához. Az akár 300 kg tömegű munkadarabok megmunkálása egy nagyméretű forgó-billenőasztalon történik megbízható folyadékhűtéses orsó segítségével. A klasszikus T-nyílásokkal és vezérlőfurattal ellátott munkaasztal +120° és -35° között dönthető, így könnyű hozzáférést biztosít a munkadarabhoz és nagy munkaterületet. Az UMC 750 CNC megmunkálóközpont széles körű felszereltséggel kínálják, amely többek között intelligens CNC-vezérlést és többfokozatú hűtőközeg-szivattyút tartalmaz. A gép teljes tömege körülbelül 7000 kg.

A HAAS UMC-750 maróközpont műszaki adatai

• tengelyek száma: 5 (X, Y, Z, B, C)
• előtolás az X/Y/Z tengelyen: 762/508/508 mm
• dőlésszög a B tengelyen: +120°/-35°
• forgatási tartomány a C tengelyen: 360°
• előtolási sebesség az X, Y, Z tengelyen: 22,9 m/perc
• előtolási sebesség az X, Y, Z tengelyen (vágás): 16,5 m/perc
• B-tengely sebessége: 50°/min
• C-tengely sebessége: 50°/min
• maximális munkadarab súly: 300 kg
• munkaasztal átmérője: 500 mm
• T-nyílások száma: 7
• maximális orsó fordulatszám: 8100 ford/perc
• orsó meghajtási teljesítmény: 22,4 kW
• maximális orsónyomaték (2000 ford/perc): 122 Nm
• az orsó orrának maximális távolsága a munkaasztal felületétől: 610 mm
• az orsó orrának legkisebb távolsága a munkaasztal felületétől: 102 mm
• maximális szerszámátmérő (szomszédos pozíciókban): 64 mm
• maximális szerszámátmérő (szomszédos pozíciók üresen): 127 mm
• maximális szerszámhossz: 305 mm
• a szerszám maximális tömege: 5,4 kg
• átlagos szerszámváltási idő: 2,8 s
• szerszámváltási idő (forgácsról forgácsra): 3.6 s
• hűtőfolyadék-tartály kapacitása: 208 l
• áramellátás: 3x 354-488 V; 50/60 Hz
• a HAAS UMC-750 gép súlya: kb. 7000 kg

A HAAS CNC marógép felszereltsége

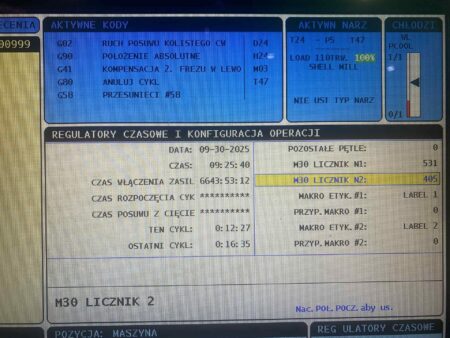

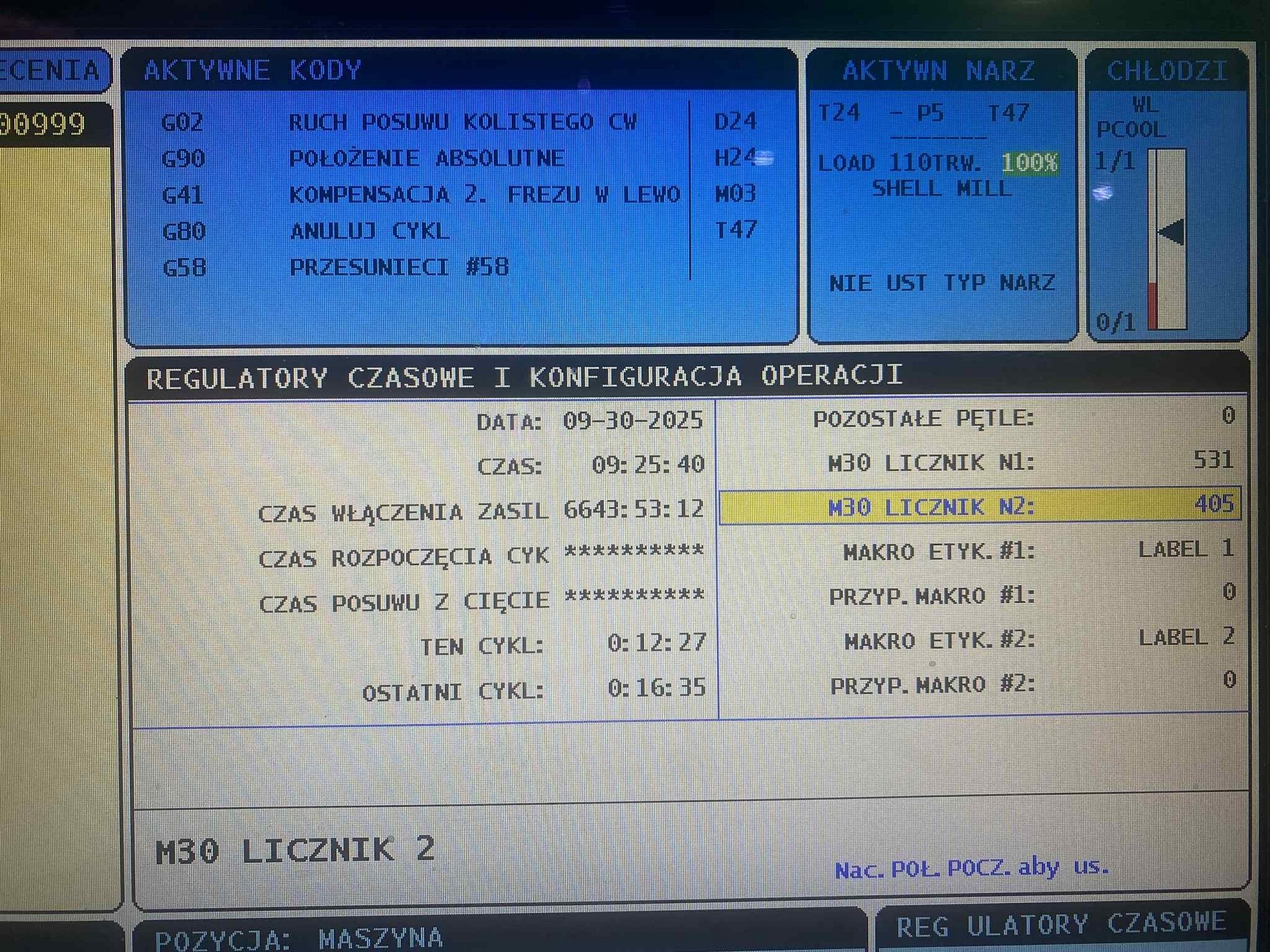

• CNC-vezérlő: HAAS

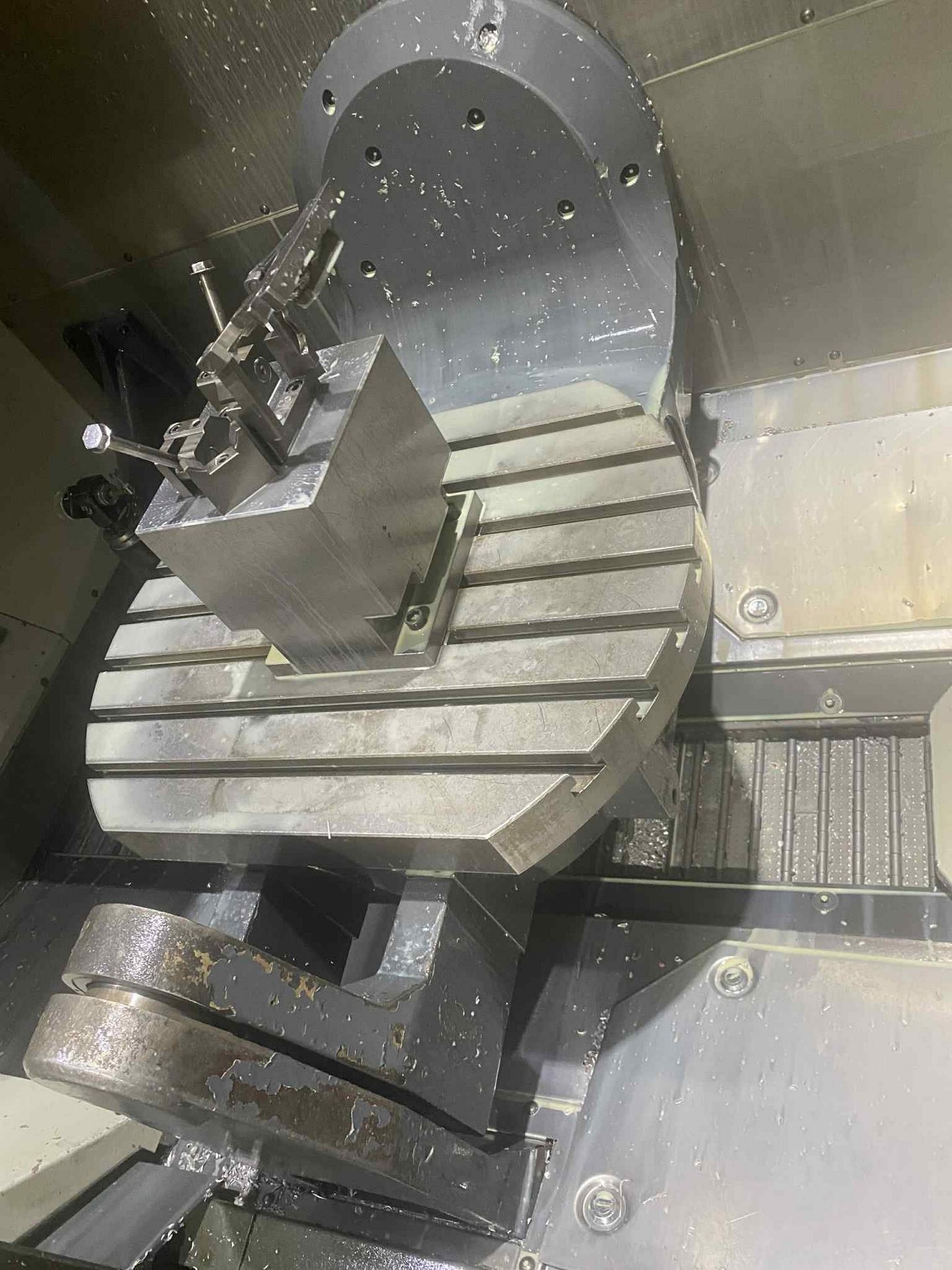

• forgó billenőasztal
• 30+1 pozíciós szerszámtároló

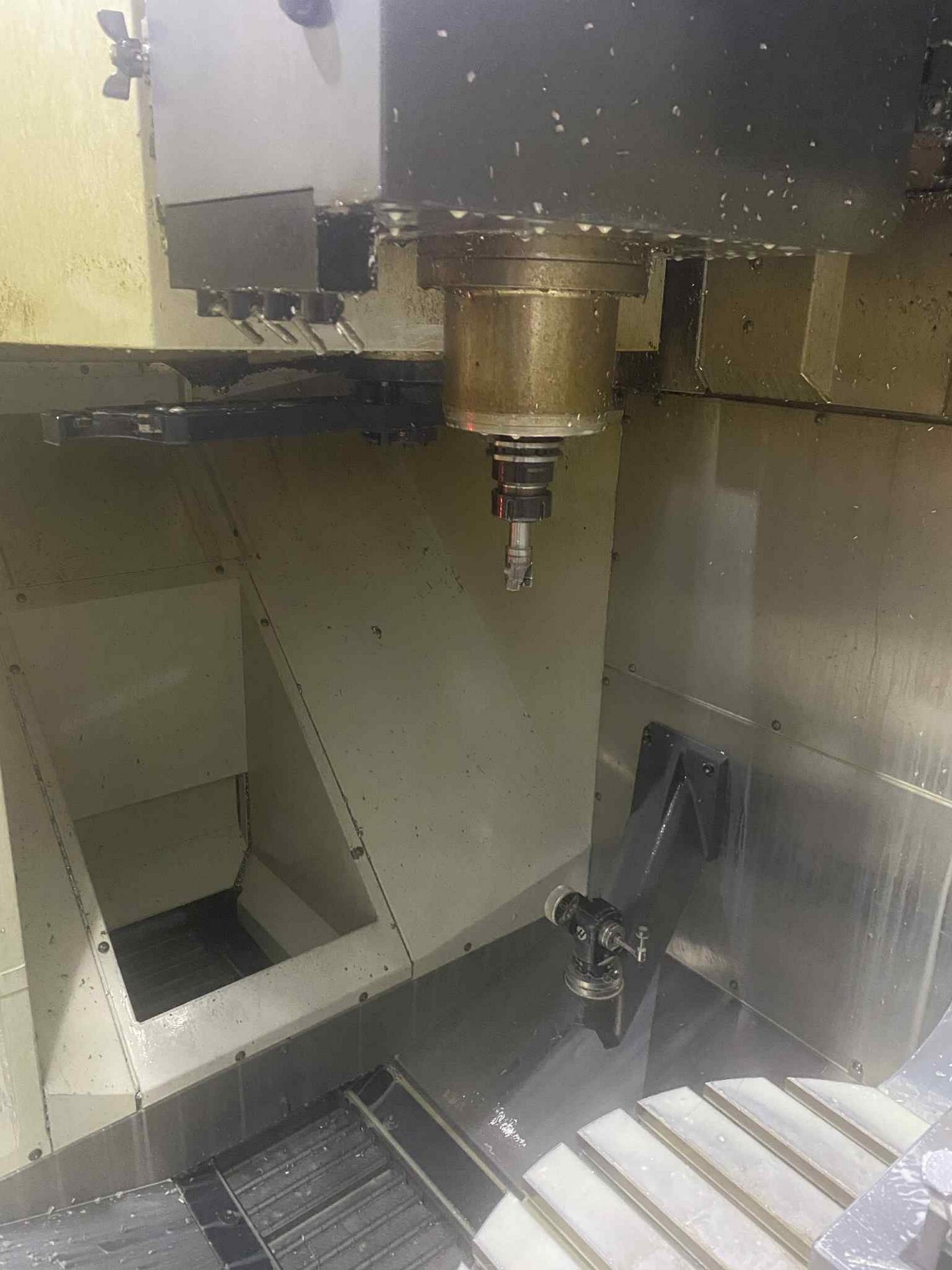

• folyadékhűtéses orsó
• mérlegek a B és C tengelyen
• többfokozatú hűtőközeg-szivattyú
• elektronikus gomb LCD kijelzővel
• WIPS (Wireless Intuitive Probing System) vezeték nélküli mérőrendszer
• korai fázisú áramkimaradás-érzékelő modul

(A megadott műszaki paramétereket a gép gyártójának weboldaláról szereztük be. Pontosságuk nem garantálható, ezért némileg eltérhetnek a valóságtól.)
