HAAS VF-1 CNC függőleges megmunkálóközpont

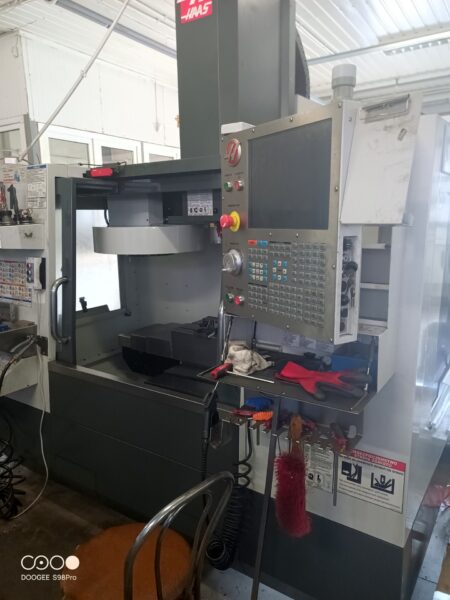

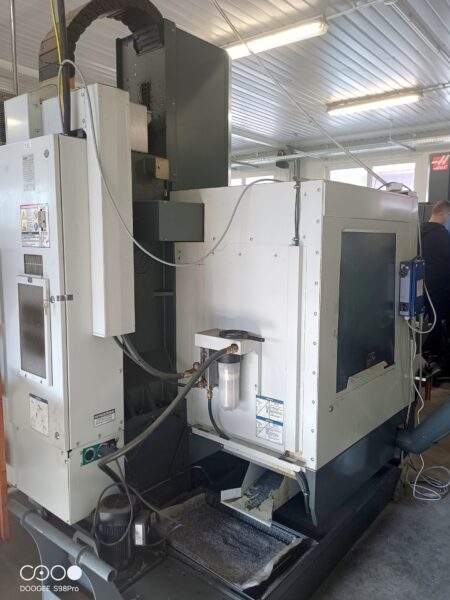

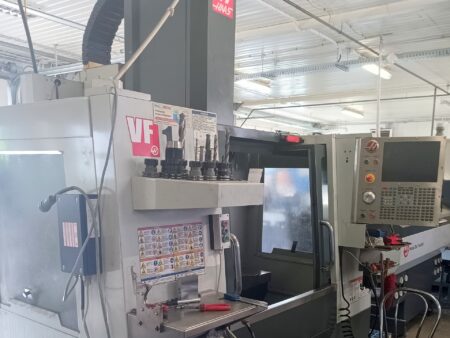

HAAS VF-1 CNC függőleges megmunkálóközpont amelyet 2014-ben építettek az Egyesült Államokban, kiváló marási pontossága és precizitása jellemzi, így a legintenzívebb gyártási követelményeknek is képes megfelelni. Ez a rendkívül hatékony és megbízható gép robusztus, acélszerkezetű, kompakt méretekkel rendelkezik, amelyek hatékonyan csillapítják az esetleges rezgéseket, és biztosítják a megmunkálási folyamat maximális stabilitását.

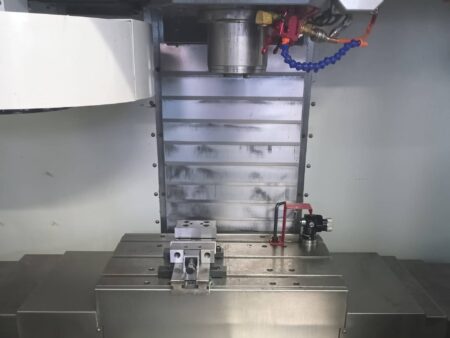

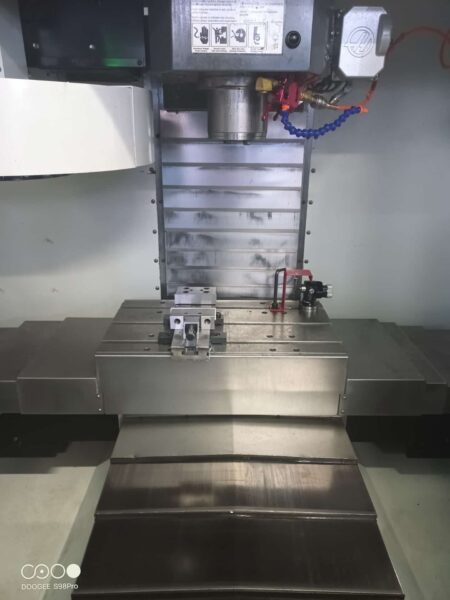

A tolóajtó mögött egy nagy munkaterület található T-nyílású asztallal, 20 állásos szerszámtárolóval és nagy teljesítményű orsóval. A tárból kivett valamennyi szerszámot egy mérőszonda folyamatosan méri, hogy megelőzze a sérüléseket vagy a szerszámtörést. A HAAS VF1 függőleges maróközpontot egy intuitív HAAS CNC-vezérléssel is felszerelték, amely lehetővé teszi a megmunkálási programok néhány lépésben történő létrehozását. A VF-1 CNC megmunkálóközpont tömege 3539 kg.

A HAAS VF-1 függőleges megmunkálóközpont műszaki adatai

• munkaasztal méretei (L x Sz): 660 x 356 mm
• előtolás az X/Y/Z tengelyen: 508/406/508 mm
• gyorsjárat az X,Y,Z tengelyen: 25,4 m/perc
• munkasebesség: 16,5 m/perc
• maximális munkadarab súly: 1361 kg
• az orsó maximális fordulatszáma: 8100 rpm
• orsó meghajtási teljesítmény: 22,4 kW
• orsó kúpossága: SK40
• T-nyílások száma: 3
• tápegység: 354-488 V; 50/60 Hz
• méretek (H x Sz x M): 2570 x 2510 x 2570 mm
• a gép súlya: 3539 kg

A VF1 CNC marógép felszereltsége

• CNC-vezérlés: HAAS
• 20 pozíciós szerszámtároló
• szerszámmérő szonda
• munkadarab mérőszonda
• állítható hűtőközeg-fúvóka
