HAAS VF-8/50 CNC megmunkálóközpont

HAAS VF-8/50 CNC megmunkálóközpont 2014-ben gyártotta a neves amerikai márka, a HAAS AUTOMATION INC. A nehéz és kemény anyagok megmunkálására tervezett gép kiemelkedik nagy pontosságával, hatékonyságával és megbízhatóságával, így bármilyen gyártási igényt egyszerűen kielégít. A megmunkálás egy nagy munkaterületen belül történik, amely többek között egy kétfokozatú orsót, egy tágas tárat automatikus szerszámváltóval és egy nagyméretű, 1626 mm hosszú és 914 mm széles munkaasztalt tartalmaz. A HAAS VF 8 CNC függőleges megmunkálóközpont RENISHAW mérőszondákkal és fejlett numerikus vezérléssel kínálják. A gép teljes élettartama alatt összesen 9719 órát dolgozott. A HAAS CNC marógép súlya 13155 kg.

A HAAS VF-8/50 maróközpont műszaki paraméterei

• CNC-vezérlő: HAAS
• előtolás az X/Y/Z tengelyen: 1626/1016/762 mm
• gyorsjárat az X,Y,Z tengelyen: 15,2 m/perc
• maximális munkadarab súly: 1814 kg

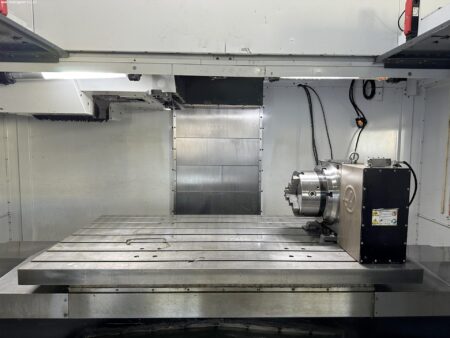

• munkaasztal méretei (L x W): 1626 x 914 mm
• maximális orsófordulatszám: 7500 rpm
• orsó kúpossága: CT vagy BT 50
• maximális orsónyomaték (700 ford/perc): 460 Nm
• orsó meghajtási teljesítmény: 22,4 kW
• orsóhajtás típusa: 2 sebességes sebességváltó
• orsócsapágy kenése: levegő/olaj-befecskendezés
• szerszámtároló kapacitás: 30+1
• SMTC típusú automatikus szerszámcserélő
• maximális szerszámátmérő (szomszédos foglalat foglalt/szomszédos foglalat üres): 102/254 mm
• maximális szerszámhossz (a szegecselővonaltól): 406 mm
• a szerszám maximális tömege: 13,6 kg
• átlagos szerszámcsereidő: 4,2 s
• átlagos szerszámváltási idő forgácsról forgácsra: 6,3 s
• szerszám mérőszonda: RENISHAW
• munkadarab mérőszonda: RENISHAW

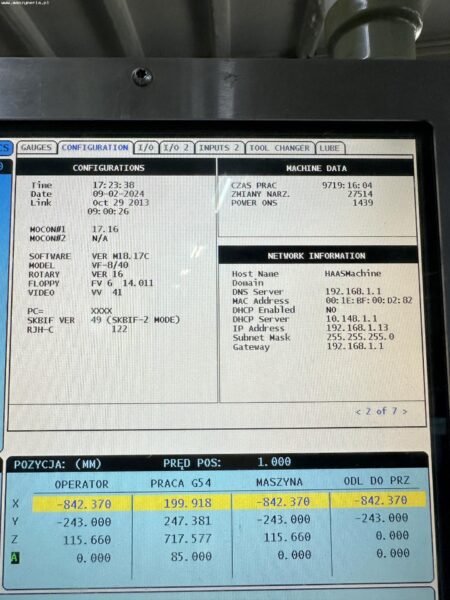

• üzemóra: 9719 h
• T-nyílás száma: 7
• T-nyílás szélessége: 15,9-16 mm
• T-nyílás távolság: 125 mm
• hűtőfolyadéktartály térfogata: 360 l
• minimális légnyomás: 5,5 bar
• levegőfogyasztás (6,9 bar nyomáson): 113 l/min
• áramellátás: 3x 360-480 V; 50/60 Hz
• a HAAS VF-8/50 gép súlya: 13155 kg
