HACO OMATIC 130 DTRH stancoló gép

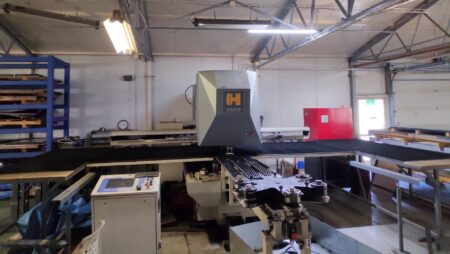

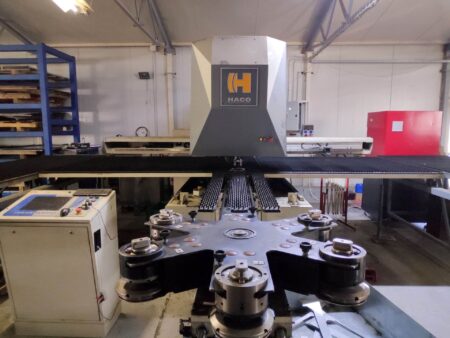

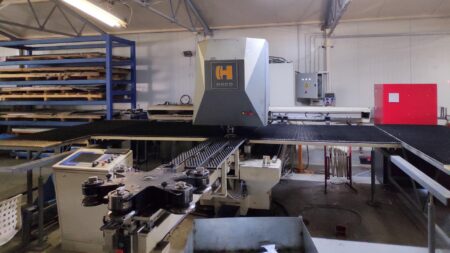

HACO OMATIC 130 DTRH stancoló gép 2014-ben készült Belgiumban. A gépet különböző méretű formák és lyukak lyukasztására használják 150 kg súlyú, legfeljebb 6,5 mm vastagságú, 1500 mm széles és 4000 mm hosszú munkadarabokban. A gépkezelő kézzel működteti a lyukasztógépet, a munkadarabot a munkaasztalra rakva és a lyukasztószerszámokat egy speciális, a gép árában kínált eszközzel cserélve.

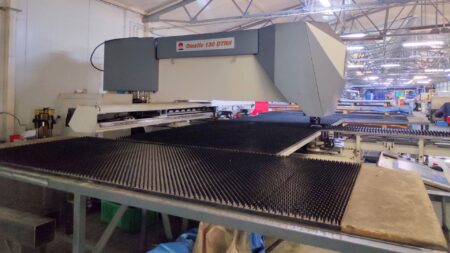

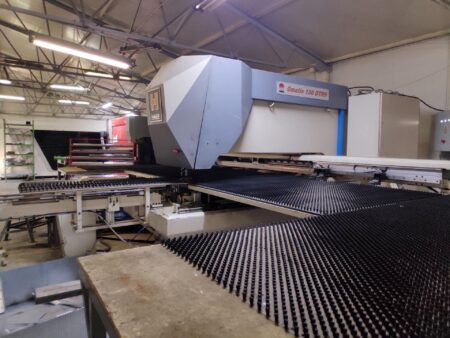

A lyukasztás a stancoló gép kefés asztalán történik, ami jelentősen csökkenti a zajszintet, és megfelelően védi a lemezfelületeket a különböző karcolásoktól és horzsolásoktól. A kiválasztott üzemmódtól függően a gép percenként 1000 és 1500 lyukasztást végez 30 tonnás préserővel. A berendezéshez tartozik többek között egy TPC 69C Graphics CNC-vezérlő a kívánt formák grafikus programozásához, egy lyukasztószerszámkészlet és három hidraulikus lemezprés. A lyukasztógép összsúlya 8700 kg.

A HACO OMATIC 130 DTRH stancoló gép műszaki adatai

• sajtolóerő: 30 t
• maximális munkadarab súly: 150 kg
• maximális munkadarab-hossz: 4000 mm
• maximális munkadarab-szélesség: 1500 mm
• maximális munkadarab vastagság: 6,5 mm
• előtolási sebesség az X/Y/Z tengelyen: 2010/1510/37 mm
• gyors előtolási sebesség az X/Y tengelyen: 64 m/perc
• pozicionálási pontosság az X/Y/Z tengelyen: +/- 0,05 mm
• programozási pontosság az X/Y/Z tengelyen: 0,01 mm
• ütközési sebességű jelölési mód: 1500 1/min
• ütési sebesség nipszelő üzemmód: 1000 1/min
• maximális szerszámátmérő: 70 mm
• teljes teljesítményigény: 25 kW
• sűrített levegő nyomása: 6 bar
• áramellátás: 380 V; 50 Hz
• méretek (hosszúság x szélesség x magasság): 3400 x 3200 x 2500 mm
• az OMATIC 130 DTRH gép súlya: 8700 kg

A stancoló gép felszereltsége

• CNC-vezérlés: TPC 69C Graphics
• kefeasztal
• hidraulikus lemezszorítók: 3 db.
• lyukasztószerszámkészlet
• kézi berendezés a gépben lévő lyukasztószerszámok cseréjéhez
