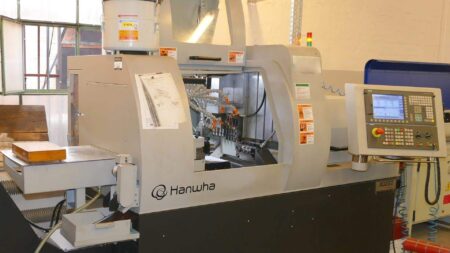

HANHWA HD 26II H CNC eszterga

A HANHWA HD 26II H CNC eszterga 2018-ban gyártotta a dél-koreai Hanwha Techwin cég. A gép öt tengelyen dolgozik (Z1 / Y1 / X1 / Z2 / X2), ezek maximális előtolása a következő: 210, 340, 70, 211, 315 mm. Az orsó maximális fordulatszáma 8000 ford./perc. Az automata esztergagép fel van szerelve: SIEMENS SINUMERIK 828D numerikus vezérléssel, forgácsszállítóval, automatikus kenéssel vagy szerszámkulcs-készlettel. Ezen kívül az esztergagépet 2018-tól a IEMCA BOSS 338 32 bar adagoló val együtt kínáljuk az árért. A munkaórák száma kicsi – a gép csak körülbelül 2000 órát dolgozott. A gép össztömege 2,7 tonna.

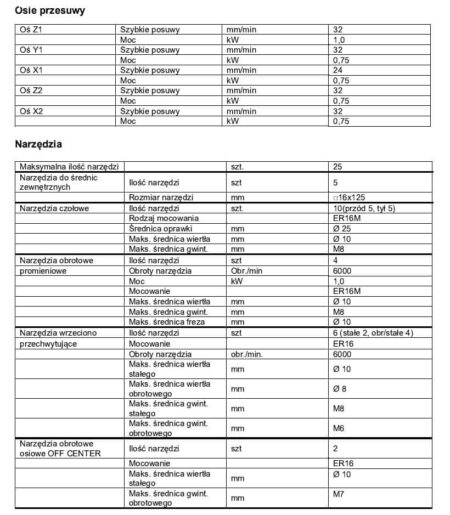

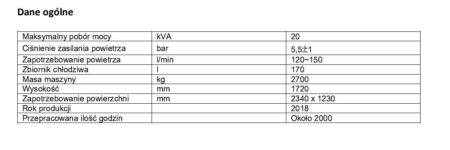

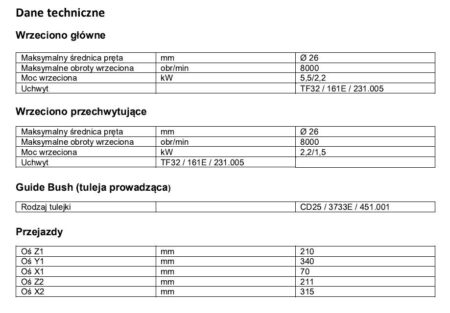

A CNC HANHWA HD 26II H automata eszterga specifikációi

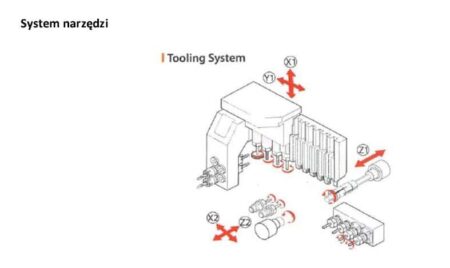

– maximális eltolás a Z1 / Y1 / X1 / Z2 / X2 tengelyeken: 210/340/70/211/315 mm
– maximális orsófordulatszám: 8000 ford./perc.
– a rúd maximális átmérője: fi 26 mm
– orsó teljesítménye: 5,5/2,2 kW
– orsótartó: TF32 /161E/231.0005
– vezetőhüvely típusa: CD25/3733E/451.001
– hűtőfolyadék tartály: 170 l
– maximális teljesítményfelvétel: 20 kVa
– légnyomás: 5,5 + -1 bar
– levegőfogyasztás: 120 ~ 150 l/perc.
– ledolgozott órák száma: kb. 2000 óra
– gép méretei (H x Sz x Ma): 2340 x 1230 x 1720 mm
– teljes tömeg: 2700 kg

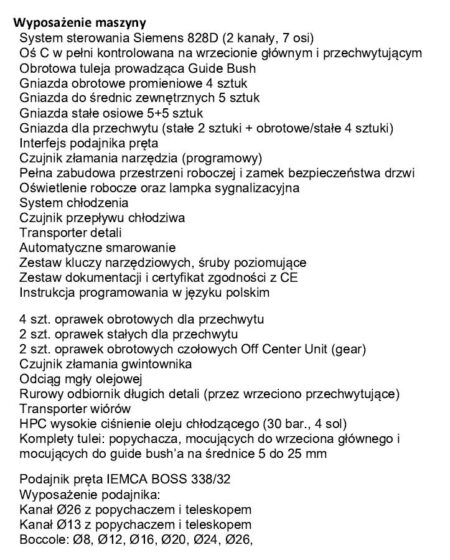

Tartozékok HANHWA HD 26II H CNC esztergagéphez

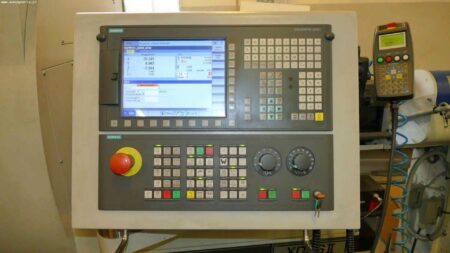

– CNC vezérlés: SIEMENS SINUMERIK 828D
– C tengely, teljesen vezérelhető a fő- és az ellenorsón
– Vezetőpersely forgó vezetőpersely
– radiális forgatható aljzatok: 4 db.
– fix axiális aljzatok: 5 + 5 db
– aljzatok lehallgatáshoz: fix 2 db + forgó / fix 4 db
– Barfeeder interfész
– szerszámtörés érzékelő, szoftver
– szintező csavarok
– szerszámkulcs készlet
– forgó tartók elfogáshoz: 4 db.
– rögzített tartók elfogáshoz: 2 db.
– Off Center Unit elülső forgó tartók (fogaskerék)
– csaptörés érzékelő
– HPC nagy nyomású hűtőolaj: 30 bar, 4 szol
– hüvelykészletek: toló, rögzítés a főorsóra
– 5-25 mm átmérőjű rögzítőhüvely-készletek a vezetőpirosítóhoz
– olajköd elszívás
– hosszú részletek cső alakú vevője az elfogó orsón keresztül

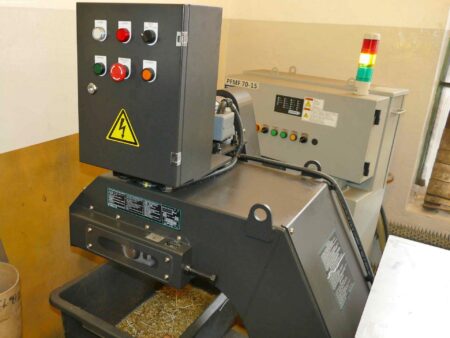

– forgácsszállító
– hűtőrendszer
– hűtőfolyadék áramlás érzékelő
– részletek szállító
– automatikus kenés
– a munkaterület teljes körű fejlesztése
– ajtó biztonsági zár
– munkahelyi világítás
– jelzőlámpa
– Technikai dokumentáció
– programozási kézikönyv
– CE megfelelőségi tanúsítvány

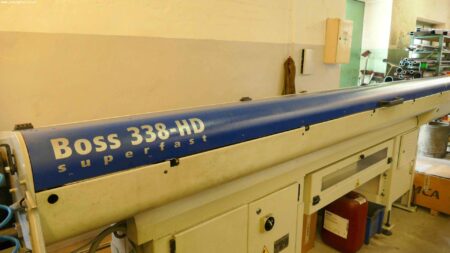

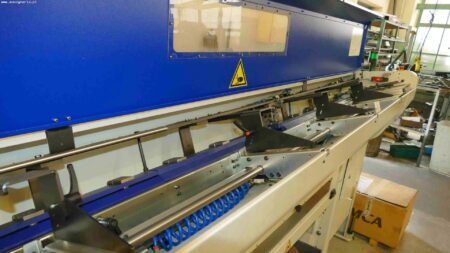

– rúd adagoló IEMCA BOSS 338/32
