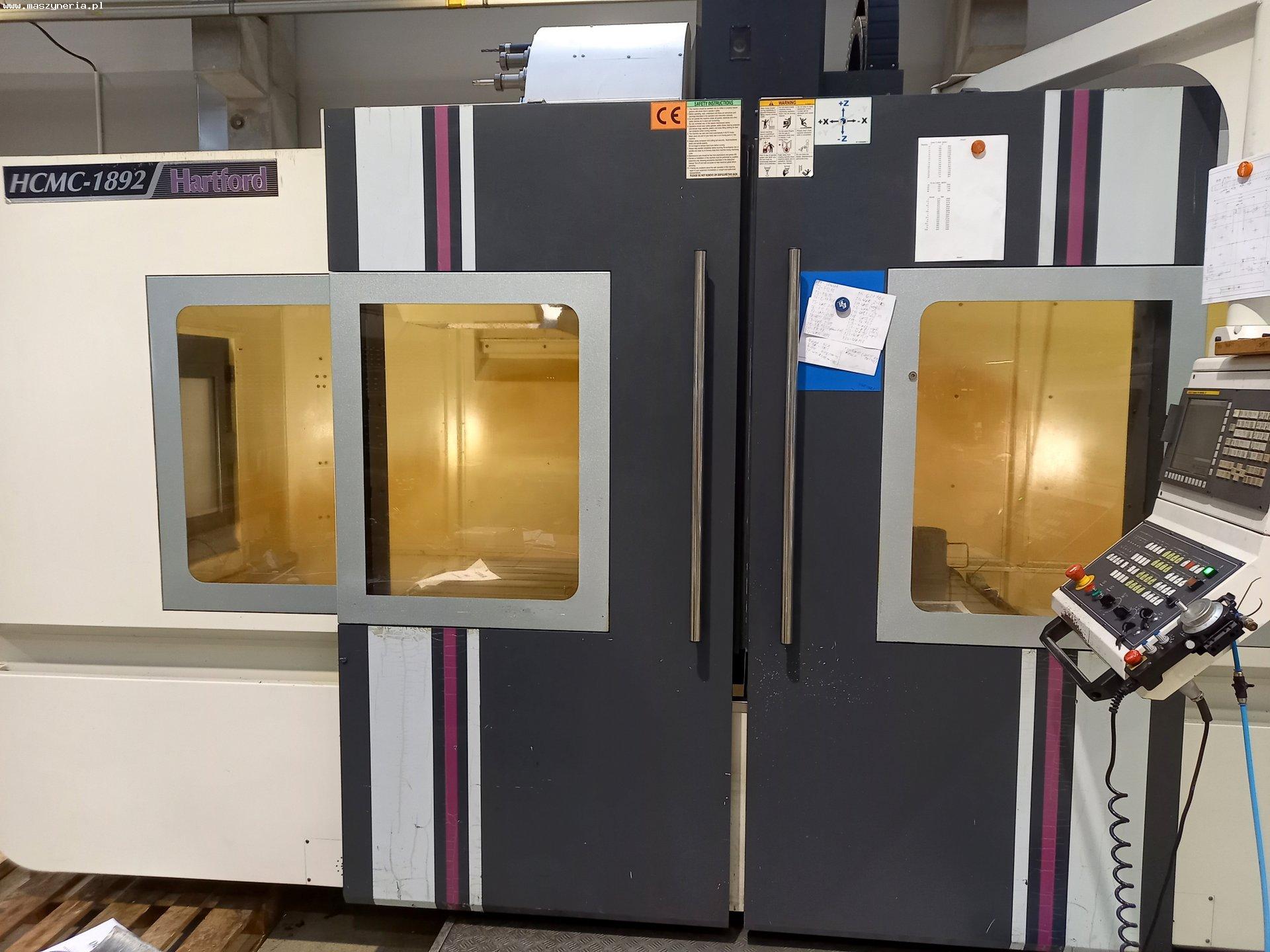

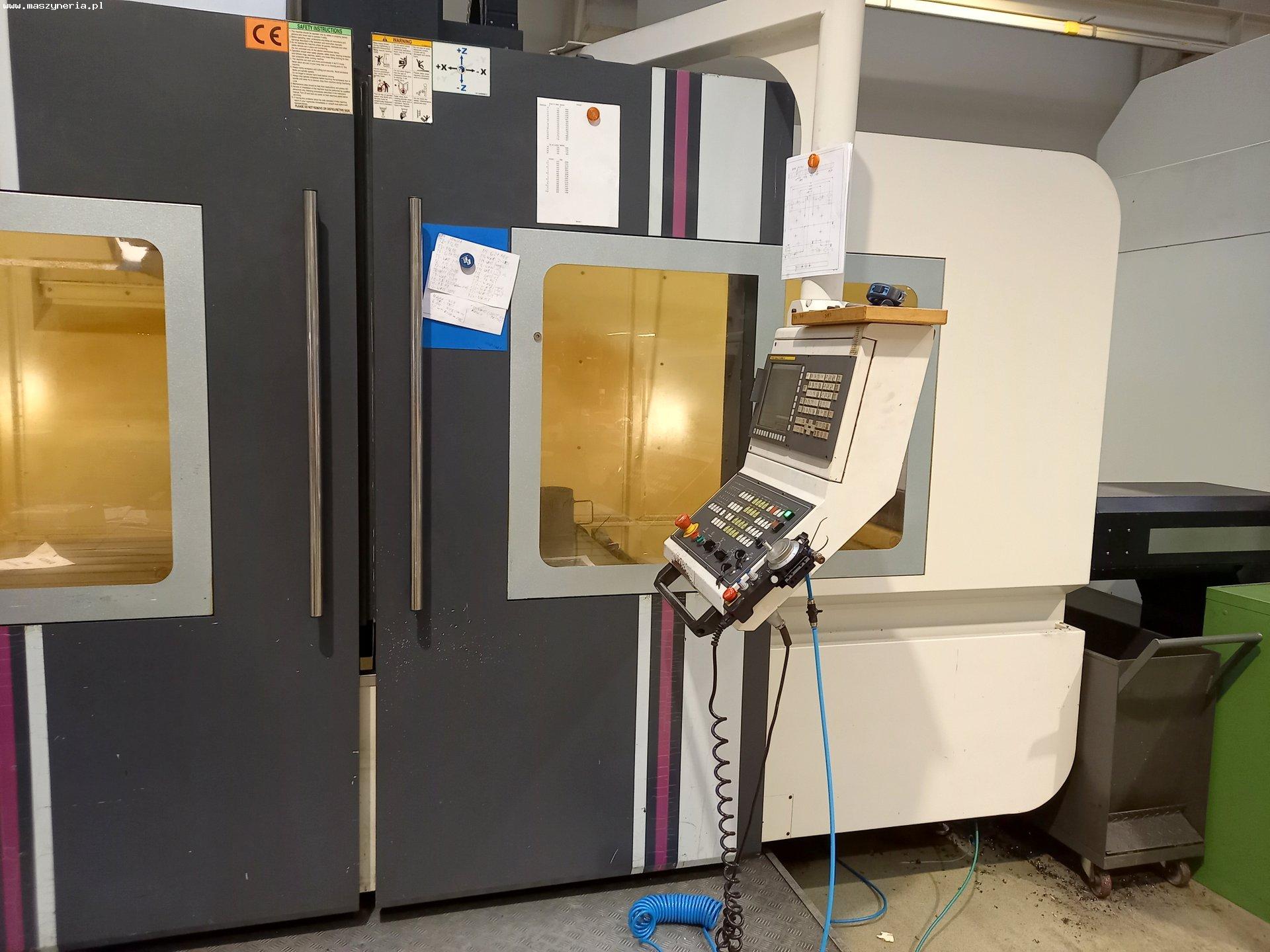

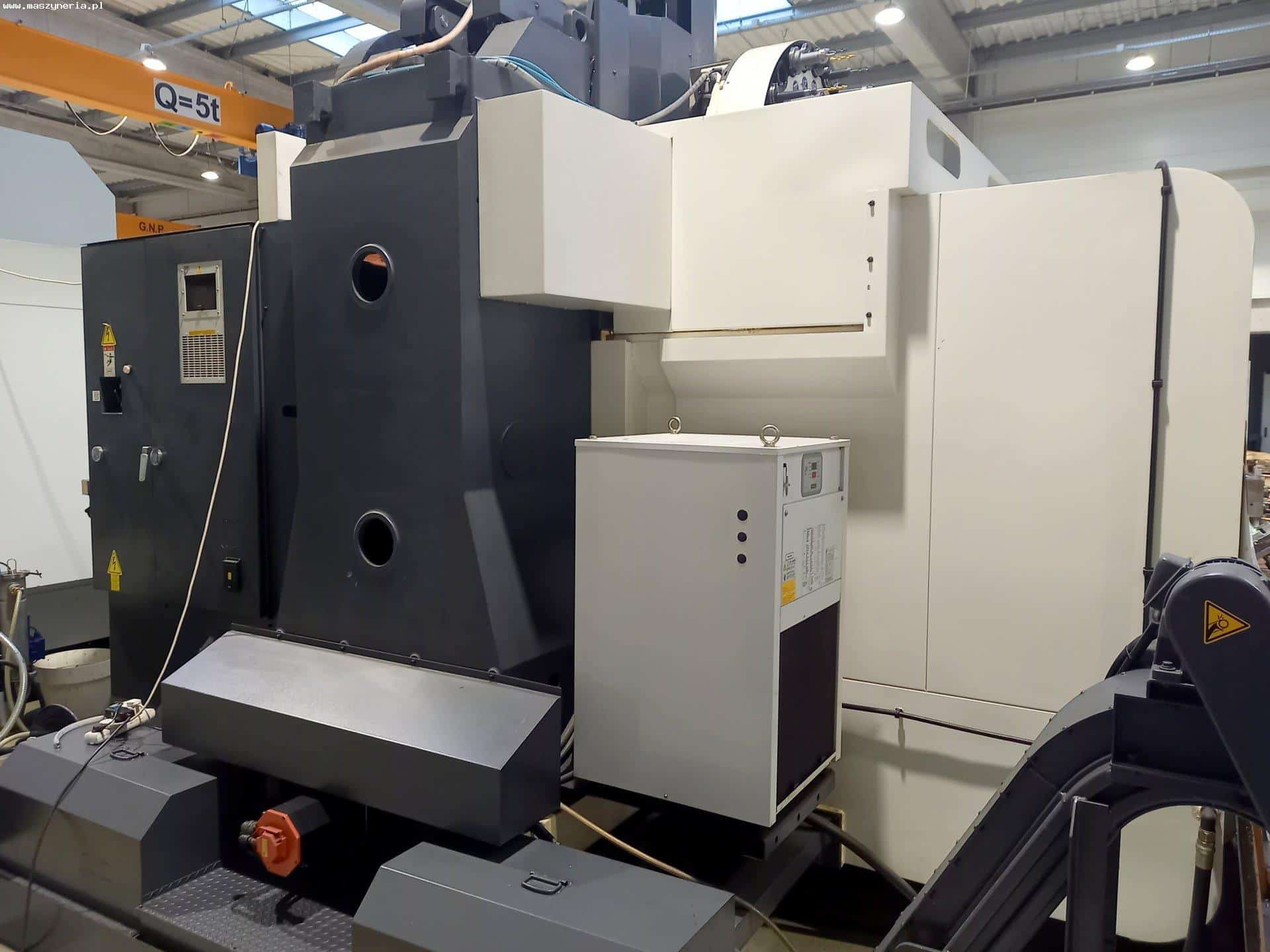

HARTFORD HCMC-1892 CNC megmunkálóközpontot

A HARTFORD HCMC-1892 CNC megmunkálóközpontot a tajvani Hartford Machinery cég építette 2013-ban. A gép három tengelyen (X, Y, Z) működik, 1800 mm, 920 mm és 700 mm maximális tengelytávolsággal. A marógépet a FANUC Series 31i-MODEL B vezérlő vezérli. A gép munkaasztalának felülete (H x SZ) 2000 x 920 mm, és maximum 3000 kg tömegű munkadarab megmunkálását teszi lehetővé. A HCMC 1892 CNC maróközpont 8000 ford./perc maximális fordulatszámmal forgó orsóval van felszerelve. Az orsófelület távolsága az asztaltól 1020 mm. Ezen kívül a HMCM-1892 megmunkálóközpont többek között automatikus kenőrendszerrel, forgácsszállítóval és teleszkópos védőburkolatokkal rögzített edzett csúszóvezetőkkel van felszerelve. A gép teljesen üzemképes, rendszeresen szervizelt – az orsó (2021), a Z tengely vonalzója (2017) és a Z tengely légcsavar csapágyai (2017) cserélve.

A HARTFORD HCMC-1892 maróközpont műszaki adatai

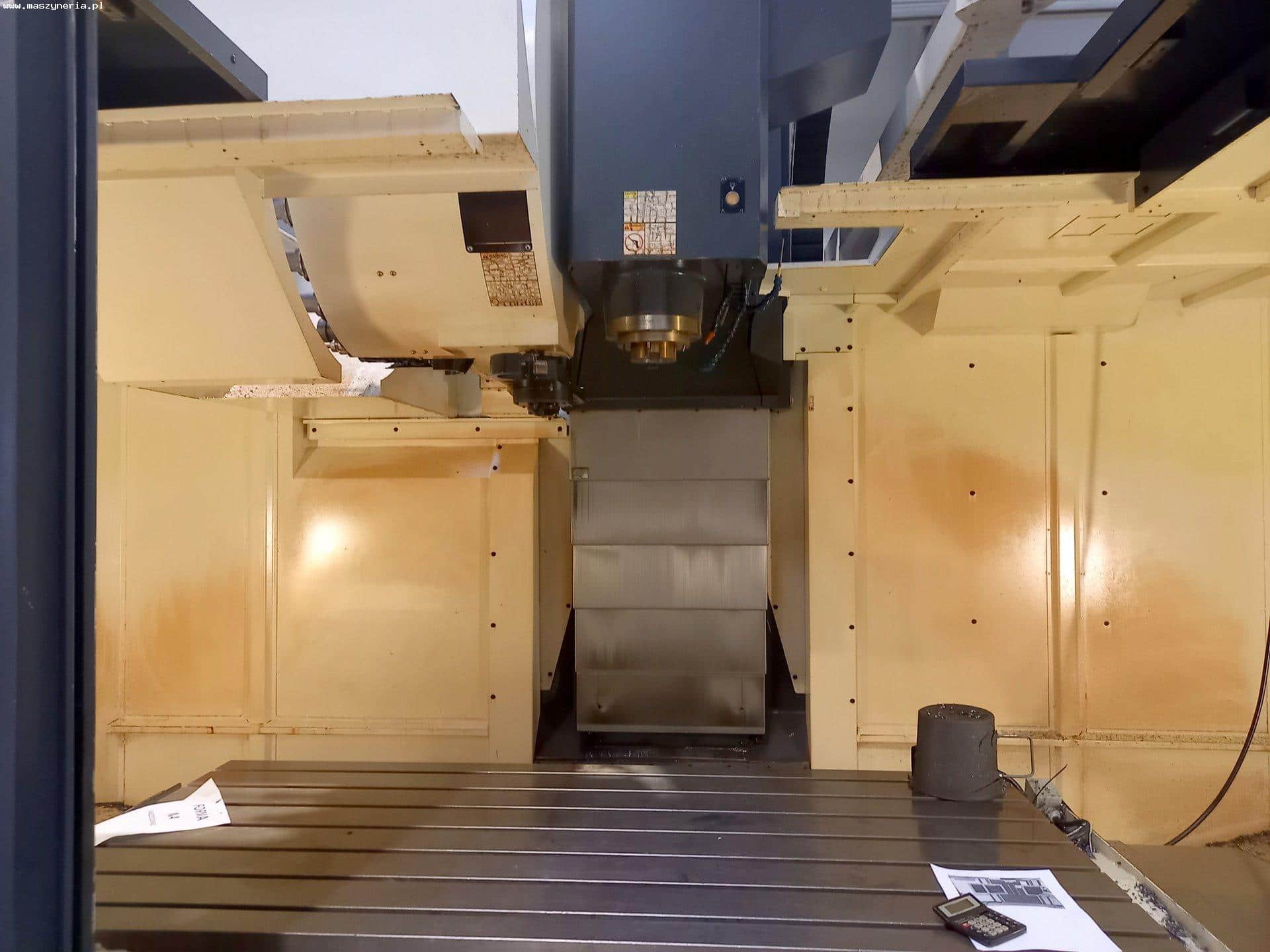

– a munkaasztal méretei: 2000 x 920 mm
– maximális asztalterhelés: 3 tonna
– X / Y / Z tengelyek: 1800/920/700 mm
– gyorsmeneti sebesség (változó) az X / Y / Z tengelyeken: 15 000 mm / perc
– súly a tartóval együtt: 15 kg – a BT-50 kúphoz
– maximális szerszámátmérő: 125 mm
– maximális szerszámhossz: 300 mm
– maximális orsófordulatszám: 8000 ford./perc
– az orsófelület távolsága az asztaltól: 1020 mm
– az orsó tengelyének távolsága az oszloptól: 1025 mm
– vágási sebesség: 1 – 7000 mm / perc
– szerszámtár függőleges elrendezésben (S típus): 20 tartó
– szerszámtár vízszintes elrendezésben (A típus): 32 tartó
– főmotor teljesítménye: 15 kW
– XYZ tengelyhajtású motorok teljesítménye: 7 kW
– függőleges orsó kúpos üléssel: BT-50 / CAT – 50 (nagyobb sebességnél BT-40)
– gép méretei (hossz x magasság x szélesség): 4700 x 3950 x 3340 mm
– Súly: 17 t

Tartozékok a HARTFORD HCMC-1892 CNC marógéphez

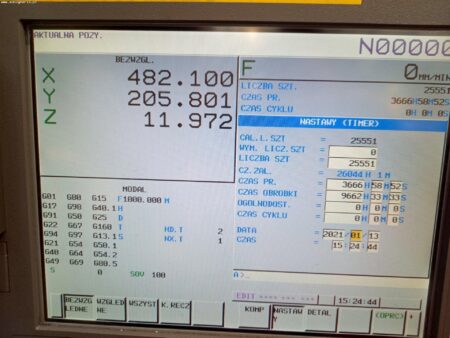

– CNC vezérlés: FANUC Series 31i-MODEL B
– az orsó sűrített levegővel való fújása
– szerszámbefogó rendszer tárcsarugóval
– automata kenőrendszer
– csigás forgácsszállító: 2 db
– Edzett csúszóvezetők teleszkópos védőburkolatokkal rögzítve
– golyós csavaros golyós fogaskerekek minden tengelyen
