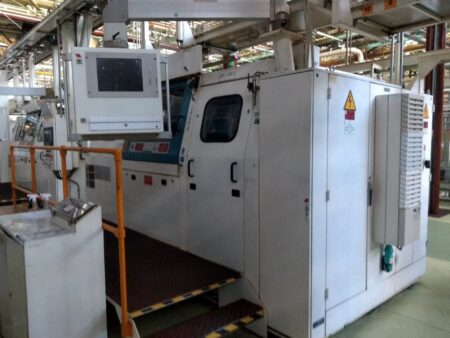

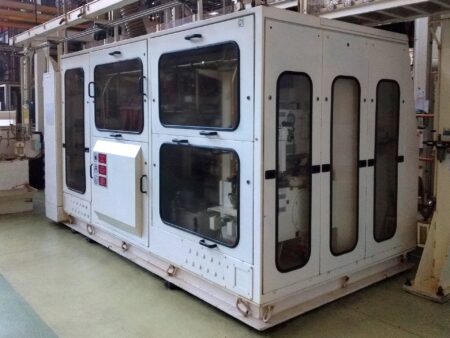

HEGENSCHEIDT 7893 típusú forgattyústengely mélyhengerlő és hengeregyenesítő gép

A HEGENSCHEIDT 7893 típusú forgattyústengely mélyhengerlő és hengeregyenesítő gép 2002-ben gyártotta a HEGENSCHEIDT-MFD GmbH & Co. KG gyártotta Németországban. A gépet a forgattyús tengelyek mélyhengerezésére és egyengető hengerlésére tervezték a forgattyús tengelyek fáradási szilárdságának növelése érdekében. A gömbölyítések területén egy sajátos nyomófeszültséget vezetnek be, ami a kívánt szilárdságnövekedést eredményezi. Az anyag megerősödik a felületi keménység egyidejű növekedésével, és a forgattyús tengely dinamikus terhelhetősége jelentősen megnő.

A szabadalmaztatott gépkialakítás akár 13 görgős szerszámnak is helyet biztosít. A csapágyak megmunkálásához használt összes szerszámot súlykompenzált pneumatikus hengerek függesztik fel. A szerszámokat oldalsó konzolok támasztják meg axiálisan, amikor a főcsapágyak nyitva vannak (tengelycsapágy vagy karima felőli oldal). A forgattyús tengely összenyomása és kiegyenesítése minden egyes eszköz és csapágy esetében egyedileg vezérelhető. A követelményektől függően a megfelelő szerelvényeket üzemi vagy parkolási helyzetbe kell állítani. A hidraulikarendszer, a gördülőolaj-rendszer, a pneumatikus rendszer és az erő- és helyzetérzékelők mérőátalakítói a műszerbe vannak beépítve. Minden csatlakozást fedelek és kábelcsatornák védenek.

A gépet egy SIEMENS Sinumerik CNC-vezérlés vezérli. A krimpelési sebesség 120 fordulat/perc, az egyengetési sebesség pedig 30 fordulat/perc. A működő krimpelési erőnél 6 behúzás van, a krimpelési erő növelésénél vagy csökkentésénél pedig 3 behúzás van. A minimális csapágyátmérő 30 mm, a maximális csapágyátmérő pedig 82 mm. A HEGENSCHEIDT 7893 mélyhengerlő és görgős egyengetőgép teljes tömege 13700 kg.

A HEGENSCHEIDT 7893 gép műszaki adatai

– csavarási sebesség: 120 fordulat/perc
– egyengetési sebesség 30 fordulat/perc
– főcsapágy külső forgattyústengely löket: max. 700 mm
– görgők száma gyúróeszközök: 9 darab
– a hengerek száma a zúzóerő növelésekor vagy csökkentésekor: 3
– gyűrődések száma működő zúzóerőnél: 6
– a főcsapágyak maximális száma: 7
– tűgörgős csapágyak maximális száma: 6
– a fő- és tűgörgős csapágyak közötti legkisebb távolság: 29,5 mm
– minimális csapágyátmérő: 30 mm
– maximális csapágyátmérő: 82 mm
– minimális csapágyszélesség: 18 mm
– maximális löket: 120 mm
– szán átmérője: 195 mm
– a hidraulikus rendszer töltőmennyisége: 160 l
– a hidraulikus rendszer üzemi nyomása: 9/16 MPa
– a hidraulikus rendszer hűtőteljesítménye: 7 kW
– a hidraulikus rendszer hűtővízfogyasztása: 3,8 m3/h
– a gördülőolaj-aggregátum töltési mennyisége: 30 l
– a gördülőolaj-aggregátum üzemi nyomása: 1,5 MPa
– gördülőolaj-fogyasztás: 0,12 cm3/perc
– a gördülőolaj-tartály töltési mennyisége: 260 l
– a gördülő olajtartály üzemi nyomása: 0,5 MPa
– hangnyomásszint: 62 dB(A)
– hangnyomás csúcsértéke: 96,7 dB(C)
– a visszavezető szivattyú teljesítménye: kb. 25 l/perc
– sűrített levegő üzemi nyomása: 0,4 MPa
– sűrített levegő fogyasztás: 10 m3/h
– a hűtővíz maximális üzemi nyomása: 3 MPa
– hűtővízfogyasztás: 4,8 m3/h
– hálózati/csatlakozási feszültség: 230/400 V
– feszültségtűrés ± 15 %
– hálózati frekvencia: 50 Hz
– névleges áram: 50 A
– csatlakozási teljesítmény: 35 kVa
– vezérlőfeszültség: 230 VAC
– szelepfeszültség: 24 VDC
– PLC bemeneti és kimeneti feszültség: 24 VDC
– a gép súlya HEGENSCHEIDT 7893 az összes felszereléssel együtt: 13700 kg

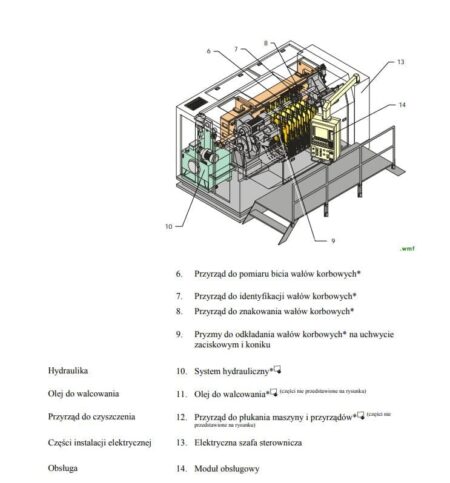

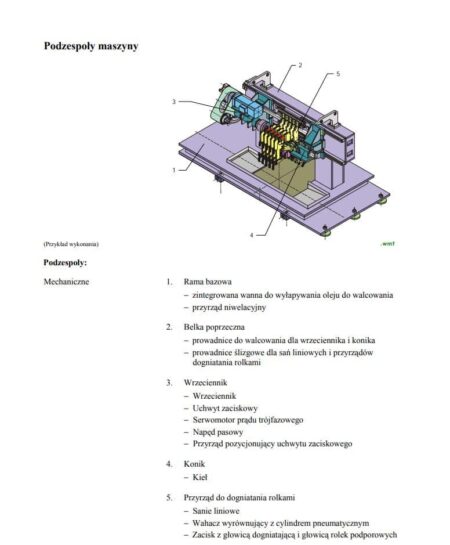

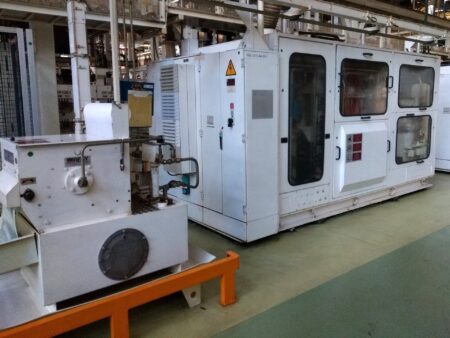

HEGENSCHEIDT 7893 gép felszereltsége

– CNC-vezérlés: SIEMENS Sinumerik
– hidraulikus aggregát: REXROTH
– gördülőolaj-szűrőrendszer
– tisztítóberendezés műszerekhez és szerszámokhoz
– szerszám kenőrendszer
– biztonsági burkolat és kezelőplatform
– görgőcsípő berendezés
– farokcsapágy orsóhüvellyel
