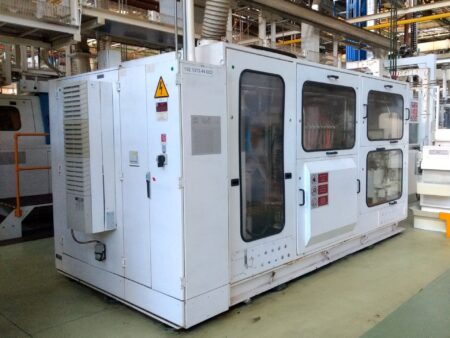

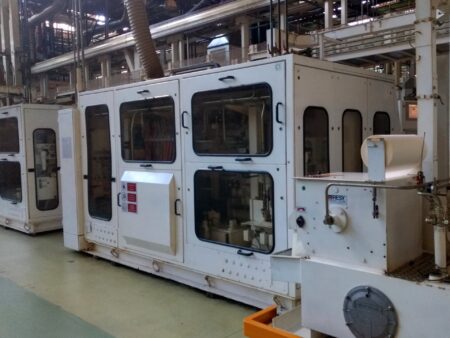

HEGENSCHEIDT 7893 típusú forgattyústengely mélyhengerlő és hengeregyenesítő gép

A HEGENSCHEIDT 7893 típusú forgattyústengely mélyhengerlő és hengeregyenesítő gép 2001-ben gyártotta a német HEGENSCHEIDT-MFD GmbH & Co. KG. A gép célja a forgattyús tengelyek teljesen automatikus megmunkálása hengeres mélysüllyesztéssel és egyengető hengerléssel, a forgattyús tengelyek fáradási szilárdságának jelentős növelése érdekében. A gép kialakítása és az alkalmazott modern gyártástechnológiák garantálják a kiváló eredményeket a mélyhengerlésben, a kiegyenesítő hengerlés nagy pontosságát, és lehetővé teszik a hosszú élettartam elérését.

A mélyhengerlés olyan folyamat, amelynek során háromdimenziós nyomófeszültségeket vezetnek be a felszín alatti réteg plasztikus deformálásával. Az anyag megerősödik a felületi keménység egyidejű növekedésével, és a forgattyús tengely dinamikus terhelhetősége jelentősen megnő. A hengeres tömörítési eljárás és az egyengető hengerlési eljárás kombinációja esetén a forgattyús tengely radiális kifutása minimálisra csökken.

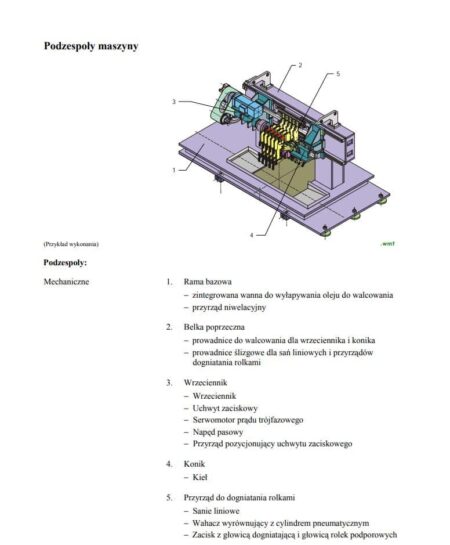

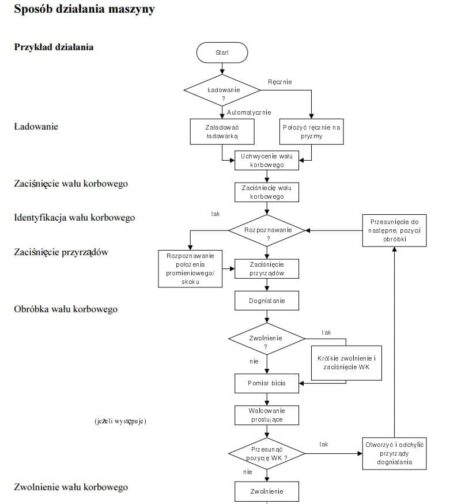

A HEGENSCHEIDT 7893 kialakítása lehetővé teszi akár 13 görgős szerszám felszerelését, amelyeket súlykompenzált pneumatikus hengerek függesztenek fel. Ezeket egy mozgatható lineáris szánban vezetik. A hidraulikarendszer, a gördülőolaj-rendszer, a pneumatikus rendszer és az erő- és helyzetérzékelők mérőátalakítói a mérőműszerekbe vannak integrálva. A használatban lévő forgattyús tengely megmunkálásához szükséges szerszámok a próbabábukra vannak szerelve.

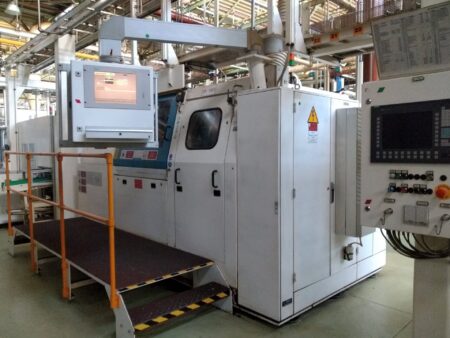

A SIEMENS Sinumerik CNC-vezérléssel felszerelt gép 120 fordulat/perc munkasebességgel és 30 fordulat/perc egyengető hengerlési sebességgel működik. Amikor a gép a munkahengerlési erővel dolgozik, 6 visszahúzás történik, és a hengerlési erő növelésekor/csökkentésekor 3 visszahúzás történik. A maximális csapágyátmérő 82 mm, a minimális csapágyátmérő pedig 30 mm. A HEGENSCHEIDT 7893 teljes tömege 13700 kg.

A HEGENSCHEIDT 7893 gép műszaki adatai

• krimpelési sebesség: 120 fordulat/perc
• egyengetési sebesség 30 fordulat/perc
• főcsapágy külső forgattyús tengely lökete: max. 700 mm
• görgők száma gyúróeszközök: 9 darab
• a hengerek száma a zúzóerő növelésekor vagy csökkentésekor: 3
• gyűrődések száma működő zúzóerőnél: 6
• a főcsapágyak maximális száma: 7
• tűgörgős csapágyak maximális száma: 6
• a fő- és tűgörgős csapágyak közötti legkisebb távolság: 29,5 mm
• minimális csapágyátmérő: 30 mm
• maximális csapágyátmérő: 82 mm
• minimális csapágyszélesség: 18 mm
• maximális löket: 120 mm
• szán átmérője: 195 mm
• a hidraulikus rendszer töltőmennyisége: 160 l
• a hidraulikus rendszer üzemi nyomása: 9/16 MPa
• a hidraulikus rendszer hűtőteljesítménye: 7 kW
• a hidraulikus rendszer hűtővízfogyasztása: 3,8 m3/h
• a gördülőolaj-aggregátum töltési mennyisége: 30 l
• a gördülőolaj-aggregátum üzemi nyomása: 1,5 MPa
• gördülőolaj-fogyasztás: 0,12 cm3/perc
• a gördülőolaj-tartály töltési mennyisége: 260 l
• a gördülő olajtartály üzemi nyomása: 0,5 MPa
• hangnyomásszint: 62 dB(A)
• hangnyomás csúcsértéke: 96,7 dB(C)
• a visszavezető szivattyú teljesítménye: kb. 25 l/perc
• sűrített levegő üzemi nyomása: 0,4 MPa
• sűrített levegő fogyasztás: 10 m3/h
• a hűtővíz maximális üzemi nyomása: 3 MPa
• hűtővízfogyasztás: 4,8 m3/h
• hálózati/csatlakozási feszültség: 230/400 V
• feszültségtűrés ± 15 %
• hálózati frekvencia: 50 Hz
• névleges áram: 50 A
• csatlakozási teljesítmény: 35 kVa
• vezérlőfeszültség: 230 VAC
• szelepfeszültség: 24 VDC
• PLC bemeneti és kimeneti feszültség: 24 VDC
• A HEGENSCHEIDT 7893 gép súlya az összes felszereléssel együtt: 13700 kg

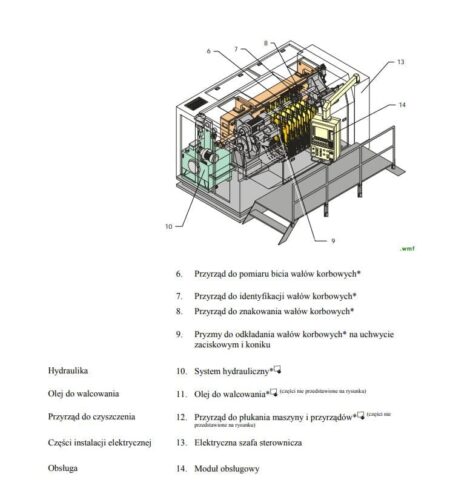

A 7893-as gép felszereltsége

• CNC-vezérlés: SIEMENS Sinumerik
• hidraulikus aggregátum: REXROTH
• gördülőolaj-szűrőrendszer
• tisztítóberendezés műszerekhez és szerszámokhoz
• szerszám kenőrendszer
• biztonsági burkolat és kezelőplatform
• görgőcsípő berendezés
• farokcsapágy orsóhüvellyel
