HEXAGON OPTIV CLASSIC 321 GL tp optikai mérőgép

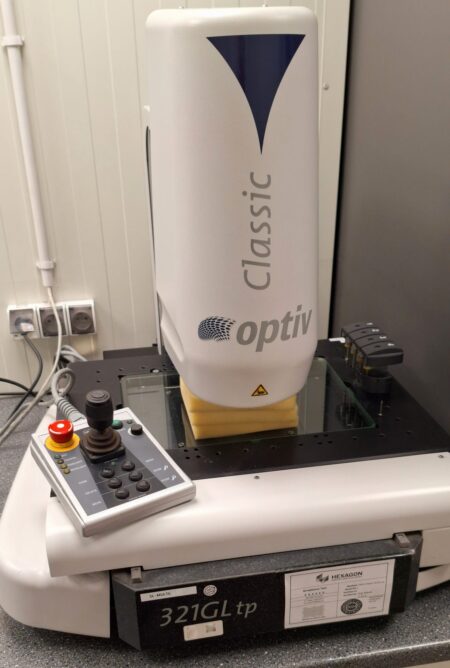

HEXAGON OPTIV CLASSIC 321 GL tp optikai mérőgép 2009-ben készült Svájcban. Ez a technológiailag fejlett gép a legjobb megoldás pl. elektronikai alkatrészek, mikrofuratos szerszámok, száloptikák és tintasugaras fúvókák nagy pontosságú mérésére és ellenőrzésére. Az RGB színérzékenységi beállítással ellátott, 8 szegmensből álló LED-es gyűrűsfénynek köszönhetően a HEXAGON mérőgép a színes alkatrészek széleit sokkal könnyebben érzékeli és rögzíti, mint a szokásos szürkeárnyalatos vagy világításos módosítások. A kínált gép többek között 3 tengelyes mikroprocesszoros CNC-berendezéssel is rendelkezik vektoros pályavezérléssel, 6,5-szeres zoommal ellátott CCD-kamerával és PC-DMIS Vision mérőszoftverrel, amely az innovatív MultiCapture funkcióval egyszerre találja meg a látómezőben lévő összes 2D jellemzőt, így akár 50%-kal növeli a vizsgálati sebességet. A gép teljes tömege 170 kg.

A HEXAGON OPTIV CLASSIC 321 GL tp mérőgép műszaki jellemzői

• előtolási sebesség az X/Y/Z tengelyen: 230/200/150 mm
• maximális előtolási sebesség az X,Y,Z tengelyen: 160 mm/s
• a munkadarab maximális súlya: 20 kg
• mérőrendszer: inkrementális, optoelektronikus hosszmérőrendszer
• mérési felbontás: 0,05 µm
• mérési pontosság az X,Y tengelyen (optikai érzékelő): Ex, Ey = (1.6 + L/250) µm
• mérési pontosság XY tengelyen (optikai érzékelő): Exy = (2,0 + L/250) µm
• mérési pontosság X,Y tengelyen (érintésvezérlésű szonda): Ex, Ey = (2,0 + L/250) µm
• mérési pontosság az XY tengelyen (érintésvezérlésű szonda): Exy = (2,5 + L/250) µm
• mérési pontosság a Z tengelyen (érintésvezérlésű szonda): Ez = (2,9 + L/200) µm
• látómező szabványos lencsével: 1,13 x 0,85 mm és 6,4 x 4,8 mm között
• maximális energiafogyasztás: 120 W
• megengedett környezeti hőmérséklet-gradiens: 0,8 °C/h, 1,0 °C/d, 0,6 °C/m
• környezeti hőmérséklet: 20 °C ± 1 °C
• tápellátás: 110-240 ± 10 % V; 50/60 Hz
• méretek (H x SZ x M): 705 x 986 x 890 mm
• a gép súlya: 170 kg

A HEXAGON mérőgép felszereltsége

• 3 tengelyes mikroprocesszoros CNC vektoros pályavezérléssel
• méréstechnikai szoftver: PC-DMIS Vision
• látásérzékelő a legkisebb és legpontosabb alkatrészek érintésmentes méréséhez
• CCD kamera 6,5-szeres motoros CNC-zoommal
• egyenáramú szervomotorok

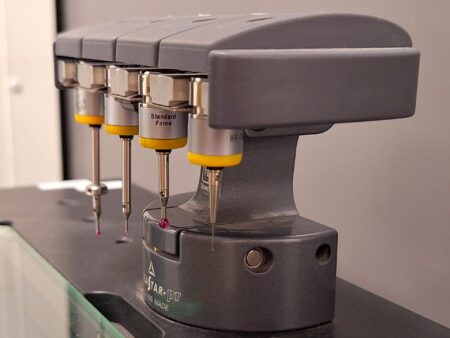

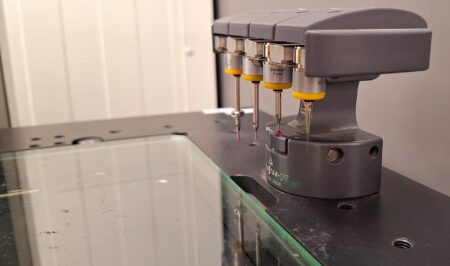

• moduláris szondaváltó: TESASTAR-pr
• lineáris vezetők minden tengelyen
• koaxiális LED felső világítás (fehér LED)
• LED háttérvilágítás (zöld LED + szórólemez)
• több szegmensből álló LED gyűrűsvilágítás
