HYUNDAI-KIA VX500 CNC maróközpontot

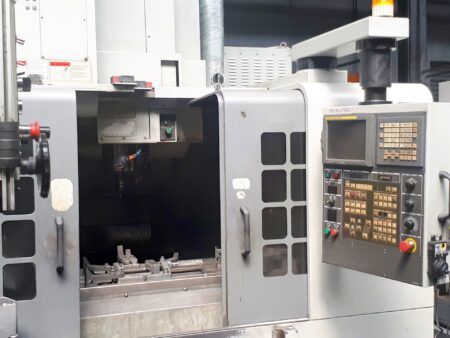

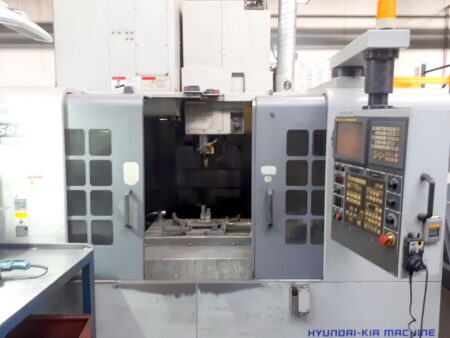

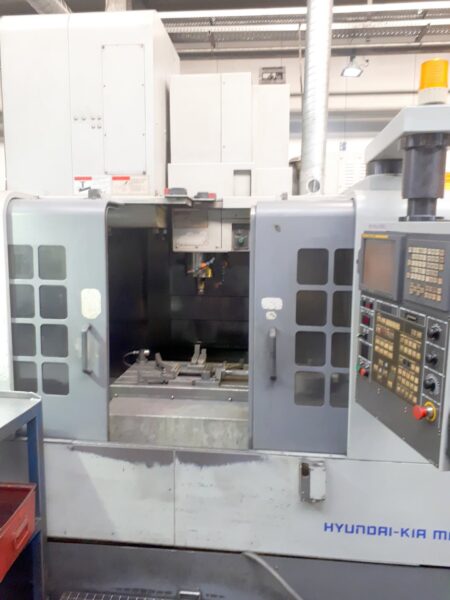

HYUNDAI-KIA VX500 CNC maróközpontot 2008-ban Koreában gyártott 800 kg-ig terjedő tömegű fém munkadarabok megmunkálására használják. A gép három X,Y,Z tengelyen végez megmunkálást 1060 mm (X tengely), 510 mm (Y tengely) és 635 mm (Z tengely) előtolással. A CNC marógép tengelyei FANUC szervomotorokkal vannak felszerelve.

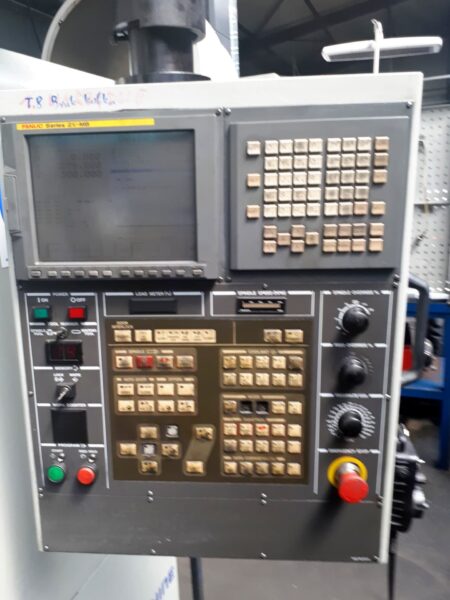

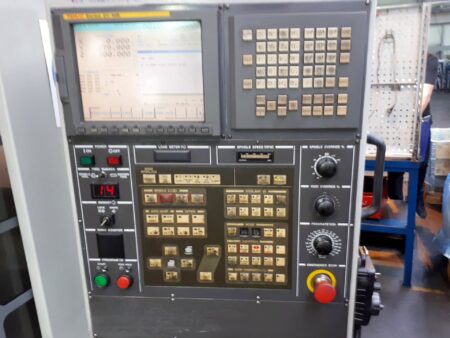

A marógép munkájának teljes körű vezérlését egy modern és könnyen kezelhető FANUC Series 21i-MB CNC-vezérlő biztosítja, nagyméretű kezelőpanellel. A beszerelt, NT40 kúppal felszerelt orsó 80 és 8000 fordulat/perc közötti sebességgel forog, és kiváló megmunkálási minőséget garantál. A megmunkálóközpont nagyméretű szerszámtárolóval is fel van szerelve, amely az egyenként akár 8 kg súlyú szerszámok széles választékát képes befogadni. A CNC marógép teljes tömege 7000 kg.

A HYUNDAI-KIA VX500 marógép műszaki adatai

• CNC-vezérlés: FANUC Series 21i-MB
• munkaasztal méretei (L x W): 1200 x 500 mm
• előtolás az X/Y/Z tengelyen: 1060/510/635 mm
• gyors előtolási sebesség az X/Y/Z tengelyen: 36/36/30 mm/perc
• X/Y tengely szervomotor: FANUC a12/3000i 3kW
• Z tengely szervomotor: FANUC a22B/3000i 4 kW
• maximális munkadarab súly: 800 kg
• orsó fordulatszám-tartomány: 80 – 8000 rpm
• orsó kúpossága: NT40
• orsóteljesítmény: 11/15 kW
• maximális szerszámok száma a tárban: 20
• maximális szerszámátmérő: 95 mm
• maximális szerszámhossz: 250 mm
• maximális szerszámsúly: 8 kg
• maximális távolság az orsótól az asztalig: 785 mm
• az orsó és a test távolsága: 615 mm
• a VX-500 gép teljes súlya: 7000 kg
