JANUS HTC2050 CNC eszterga

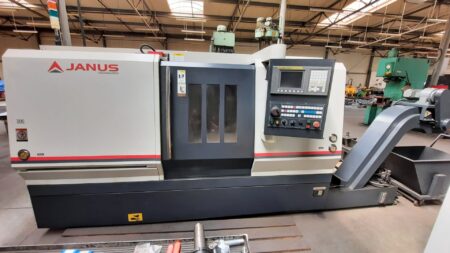

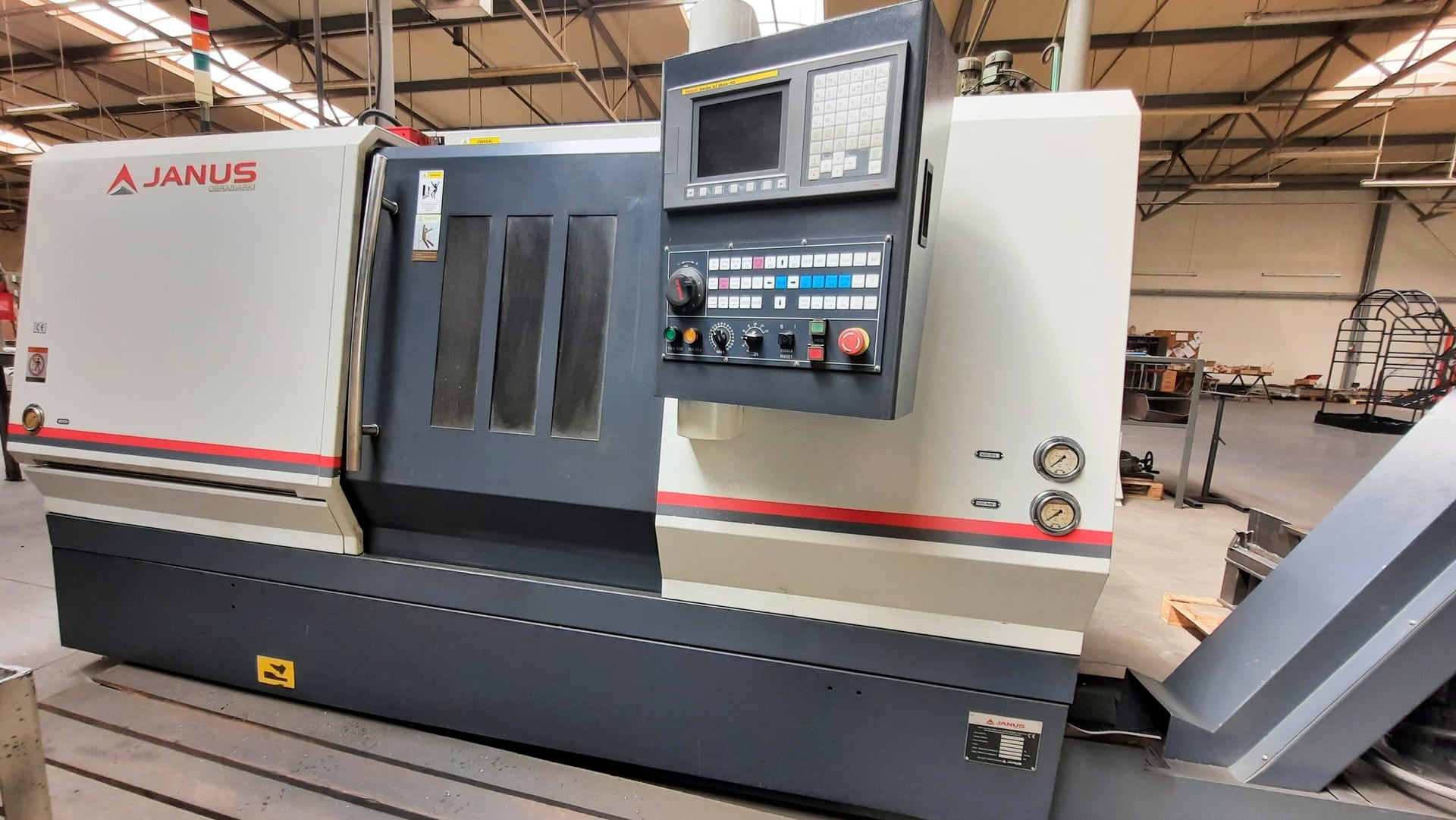

JANUS HTC2050 CNC eszterga 2010-ben gyártották Lengyelországban. A nagy stabilitás és üzembiztonság jellemzi a gépet, amely a nagy sebességű és befejező megmunkáláshoz szükséges berendezéseket használja, lehetővé téve a belső furatok, oszlopok, kúpok, ívek és mindenféle csavarmenet pontos megmunkálását.

A gép nagysebességű, 40 és 4000 fordulat/perc közötti, fokozatmentesen szabályozható fordulatszámú orsót és 45°-kal ferde ágyat használ, ami megkönnyíti a forgács eltávolítását és növeli a vízszintes ágy és annak feje által közvetített vágóerőt. Az orsó hátsó és első szögcsapágyai egyidejűleg viszik át a radiális és axiális terhelést, ami alacsony orsóhőmérséklet-emelkedést és kisebb hődeformációt biztosít a nagy sebességű megmunkálás során. A JANUS esztergagép felszereltségéhez tartozik egy korszerű FANUC Series 0i Mate-TC CNC-vezérlő, egy forgácsszállító és a képeken látható szerszámok. A gép teljes tömege 5000 kg.

A JANUS HTC2050 CNC eszterga műszaki adatai

• maximális esztergálási hossz: 500 mm
• maximális esztergálási átmérő: 200 mm
• esztergálási átmérő az ágy felett: 500 mm
• X/Z tengelyen történő gyorsmozgás: 16/20 m/perc
• maximális orsófordulatszám: 4000 rpm
• minimális orsófordulatszám: 40 rpm
• az orsó fordulatszámának fokozatmentes beállítása
• tokmány átmérő: 210 mm
• orsó furatátmérő: 55 mm
• maximális hosszirányú csúszómozgás: 600 mm
• maximális keresztirányú csúszómozgás: 160 mm
• szerszámszár mérete: 25×25 mm
• farokcsapágy hüvely kúpossága: Morse 5
• maximális hátsó hüvelyhosszabbítás: 100 mm
• hátsó hüvely átmérője: 80 mm
• ágy dőlésszöge: 45°
• a szervomotorok nyomatéka X,Z tengelyen: 7 Nm
• főmotor teljesítménye: 11 kW
• hidraulikus egység motorteljesítménye: 1,5 kW
• forgácsszállító motor teljesítménye: 0,2 kW
• hűtőfolyadék-szivattyú motorteljesítménye: 0,55 kW
• beépített teljesítmény: 30 kVA
• vezérlőfeszültség: 24 V
• megvilágítási feszültség: 230 V
• tápegység: 3x 400 V; 50 Hz
• méretek (H x Sz x K): 3900 x 1800 x 1750 mm
• a gép súlya: 5000 kg

A JANUS HTC 2050 CNC eszterga felszereltsége

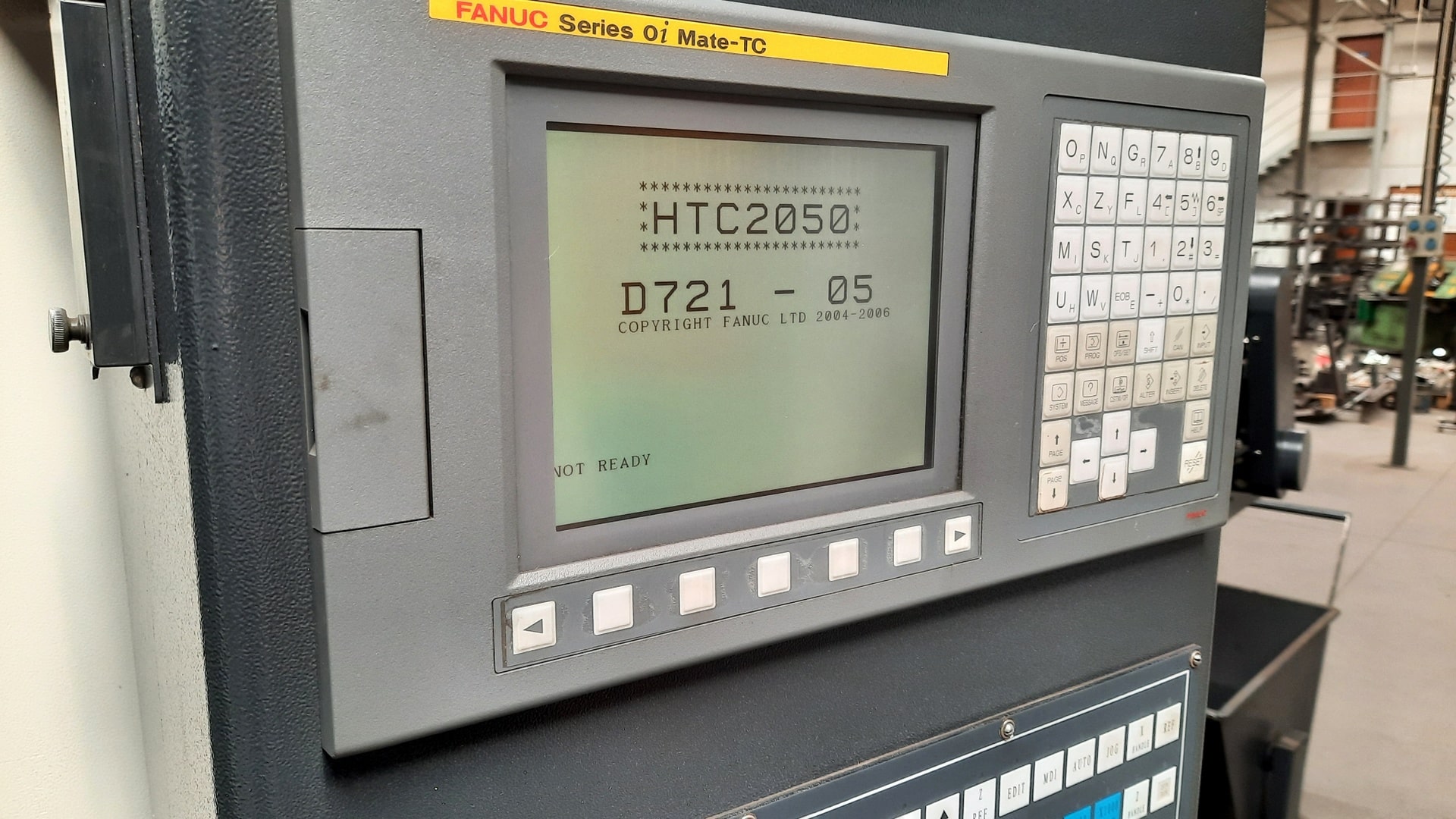

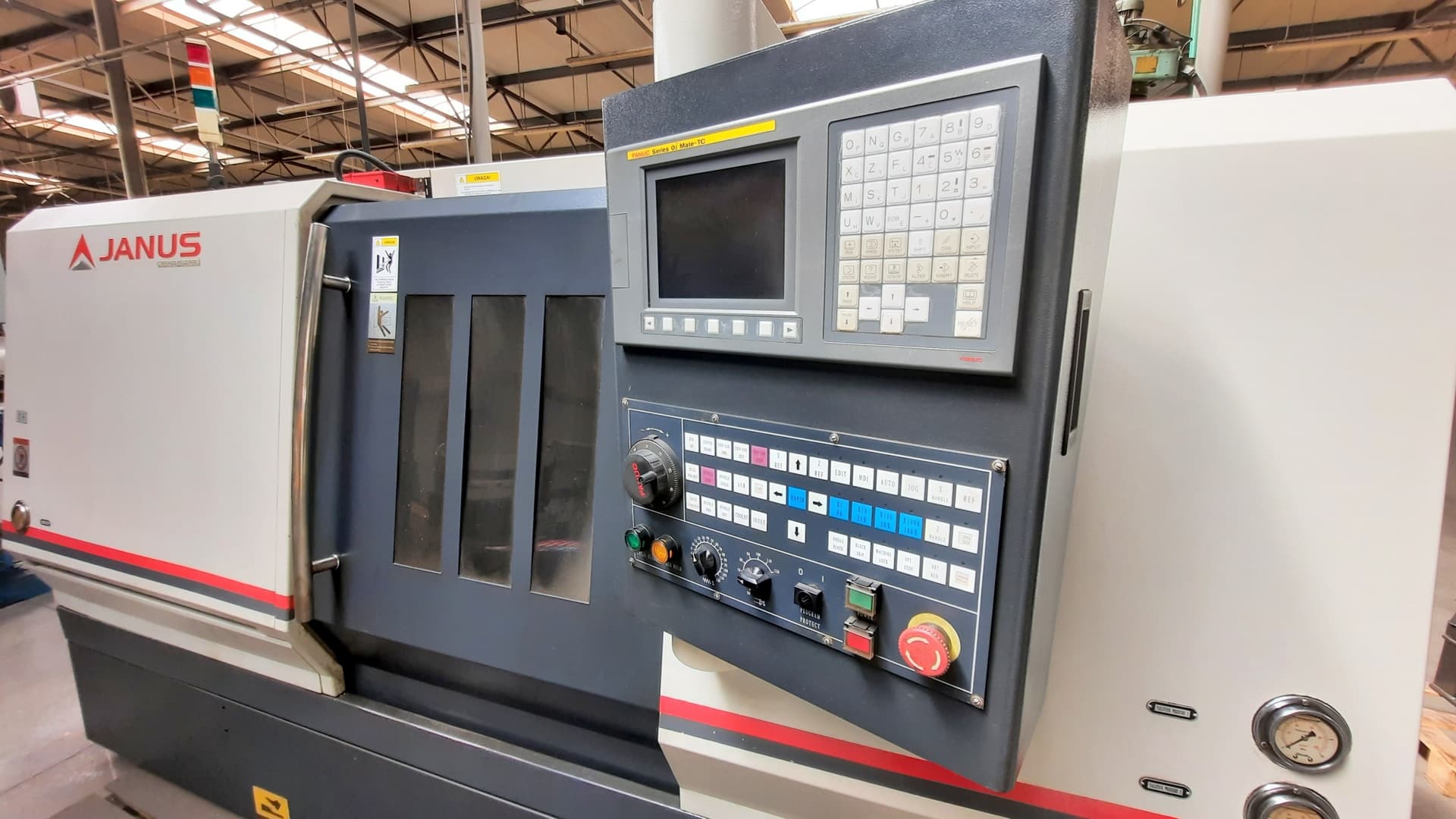

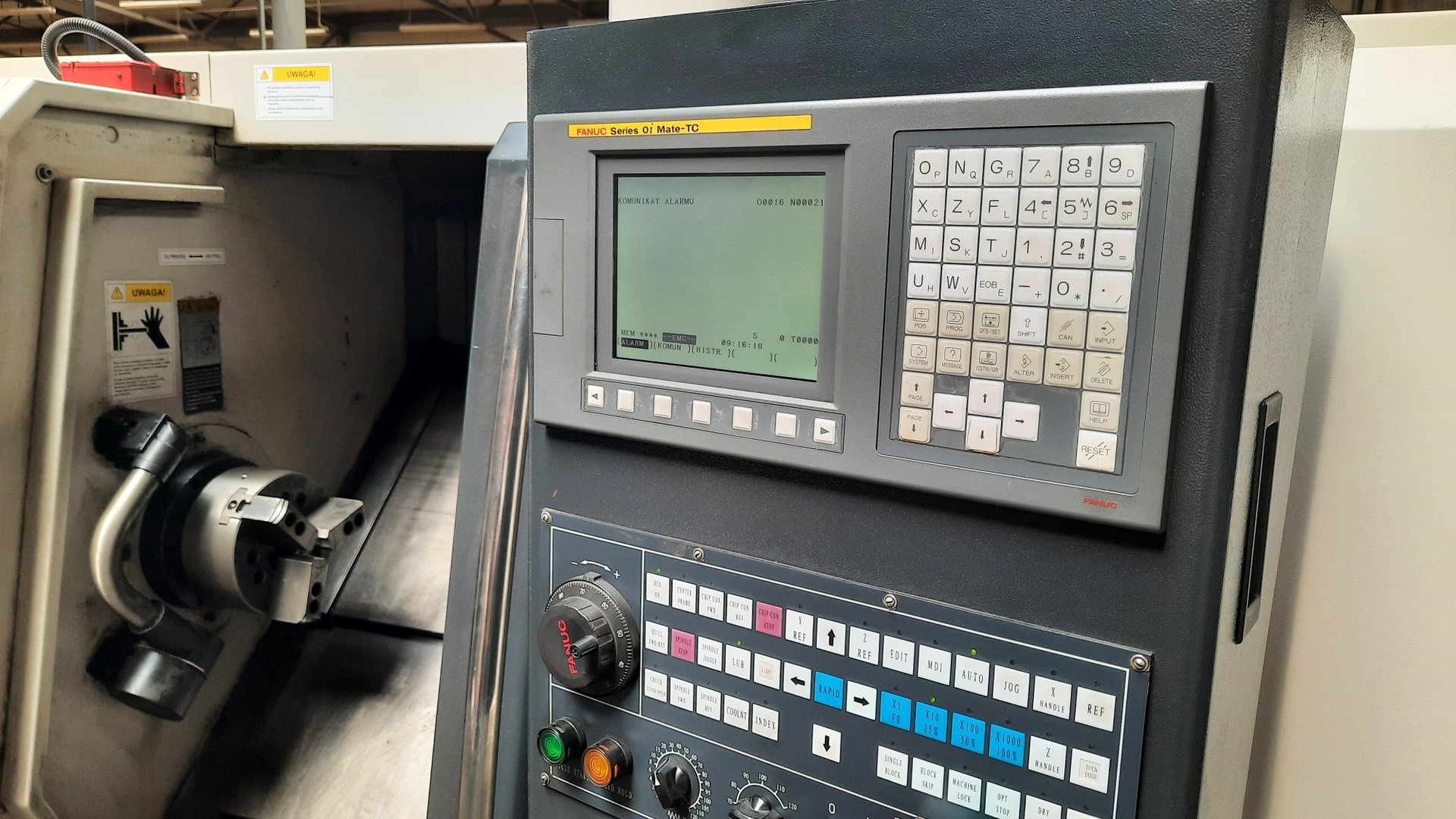

• CNC-vezérlés: FANUC Series 0i Mate-TC

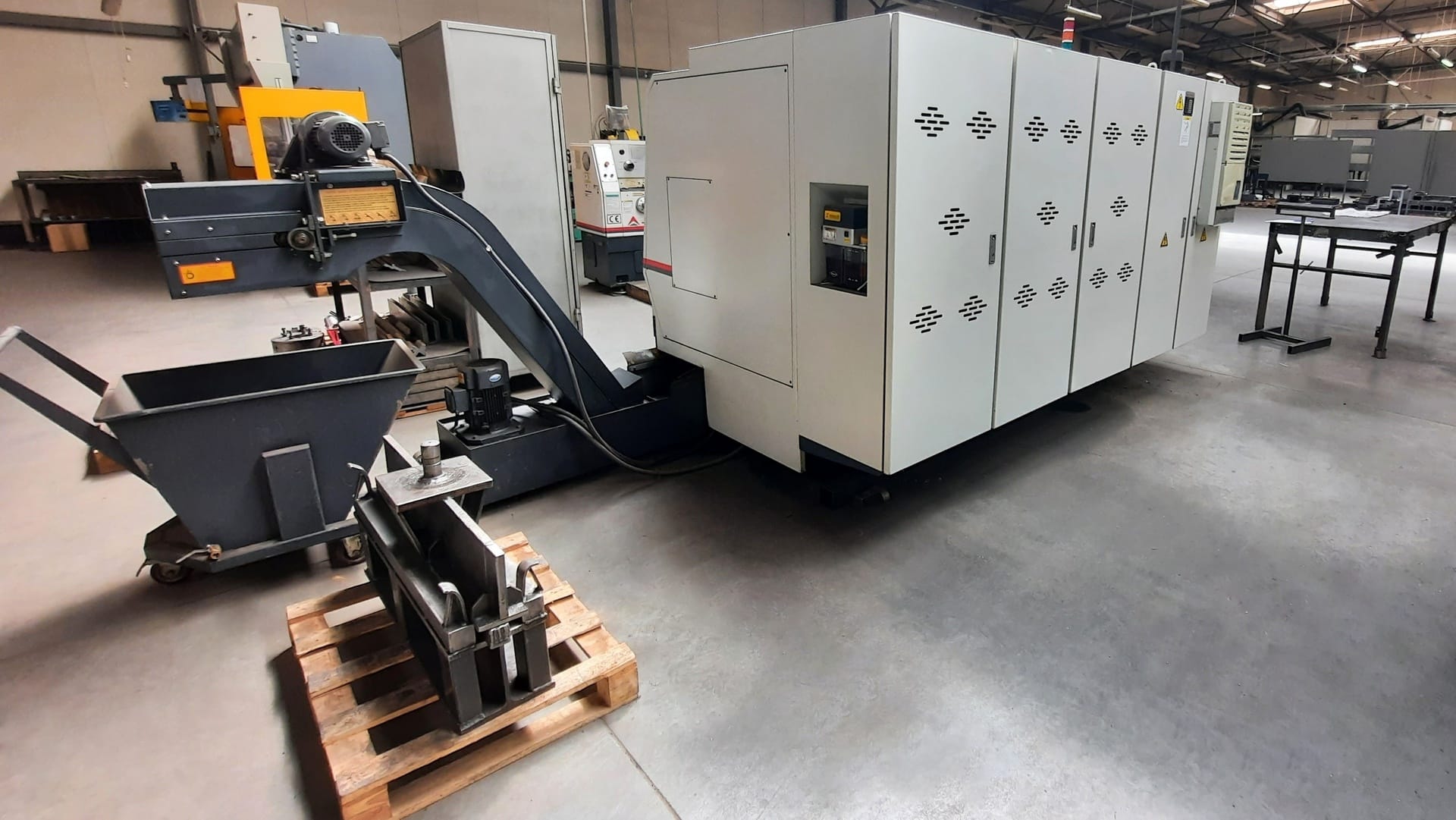

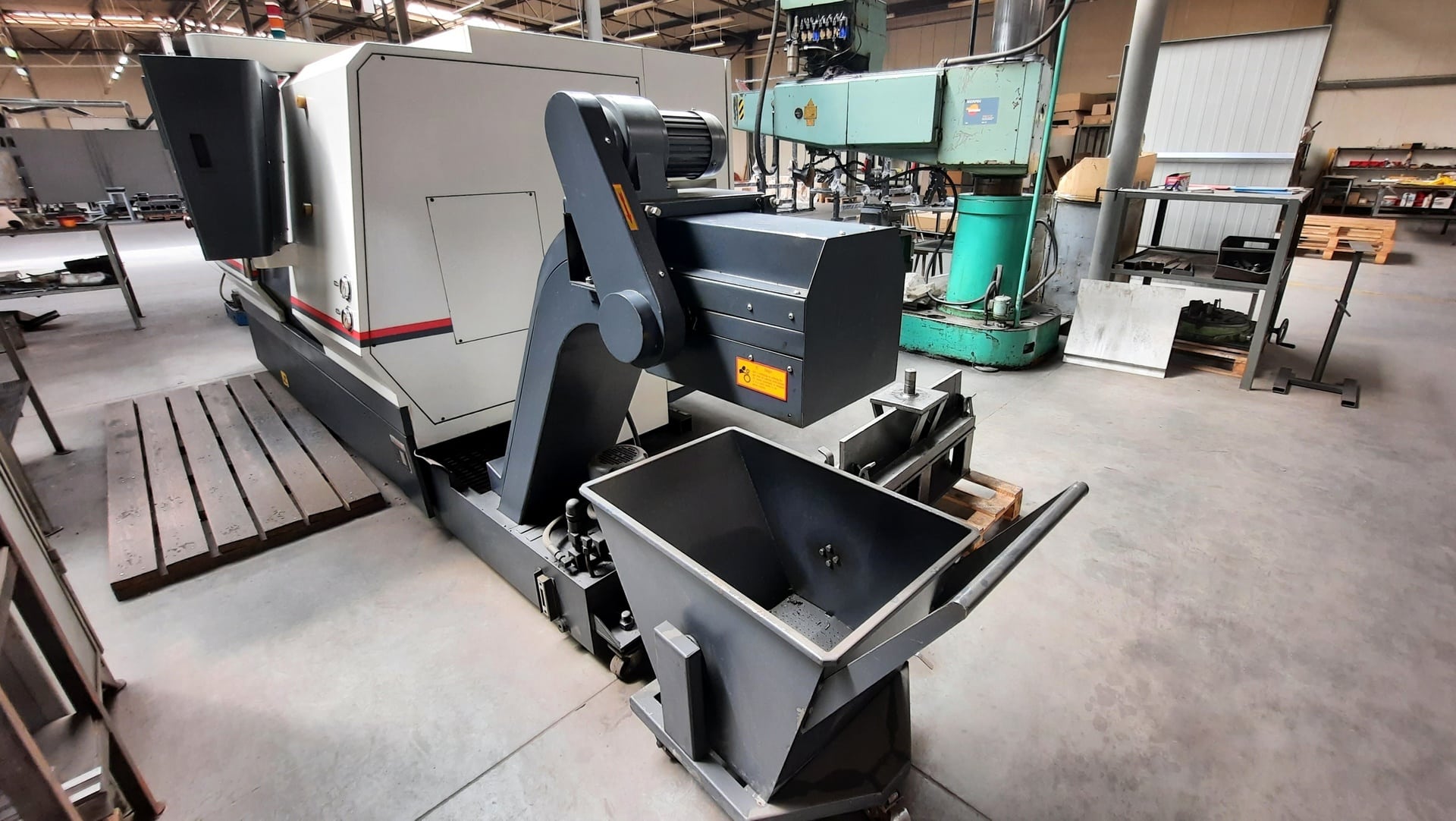

• forgácsszállító

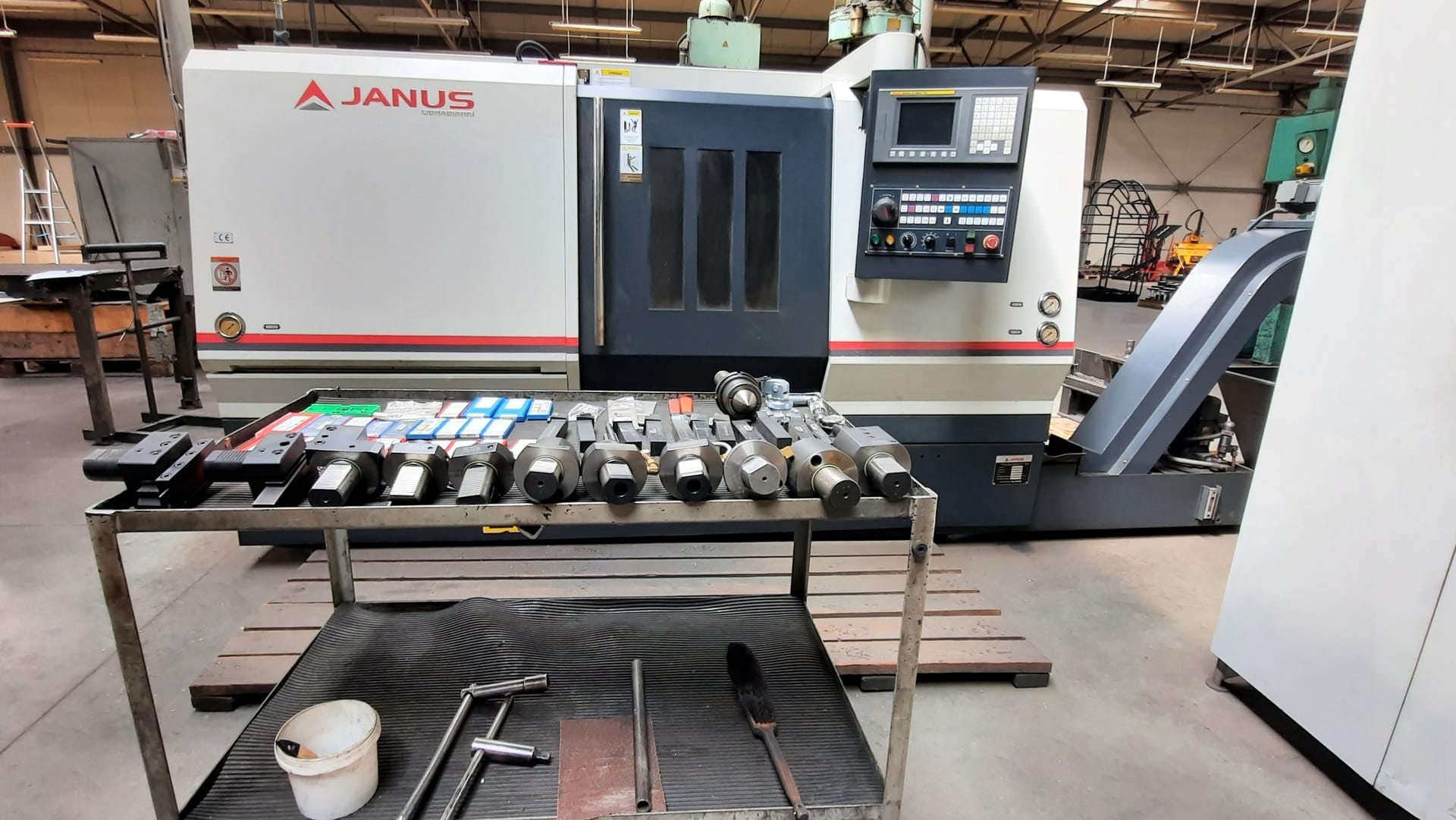

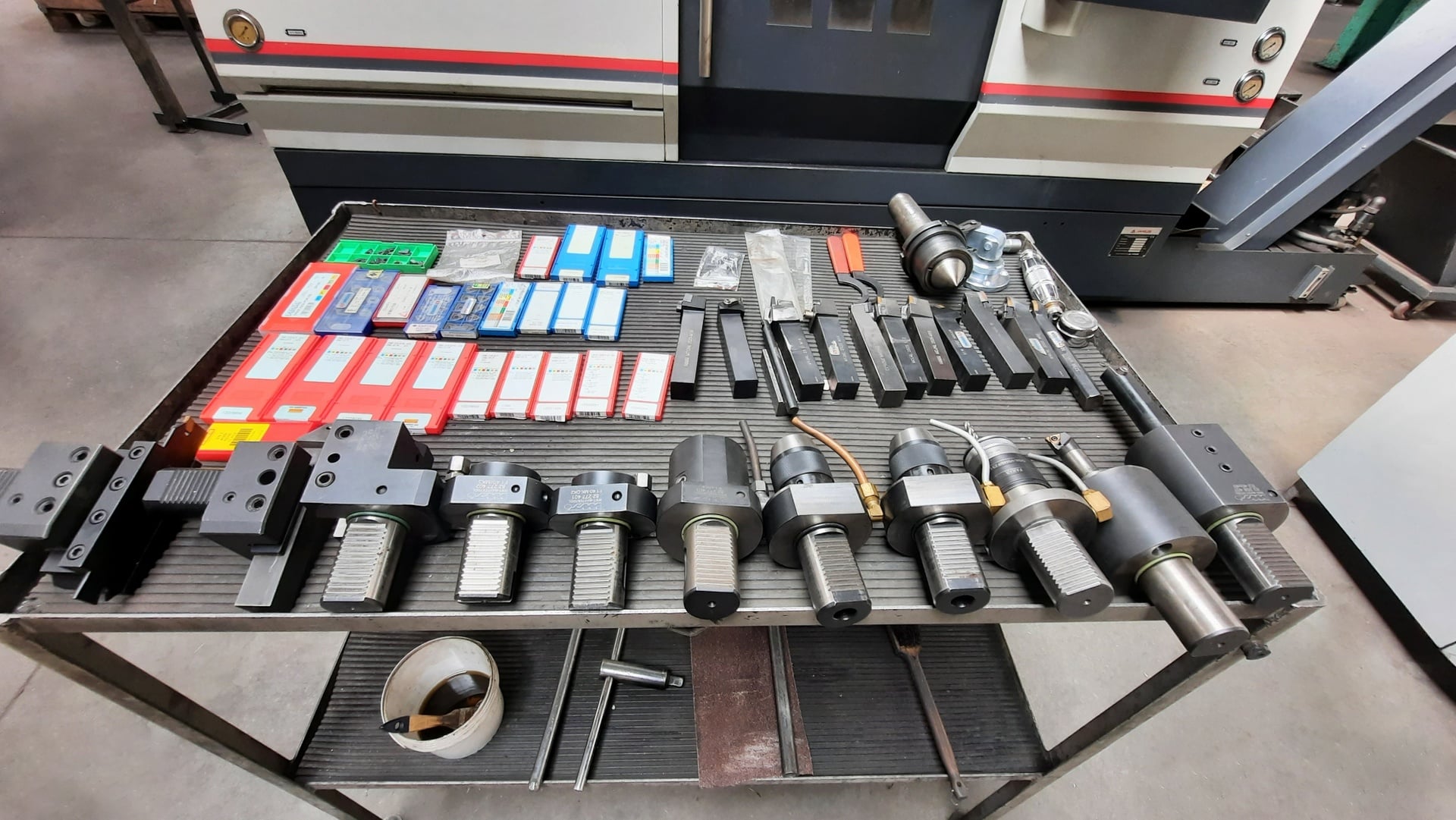

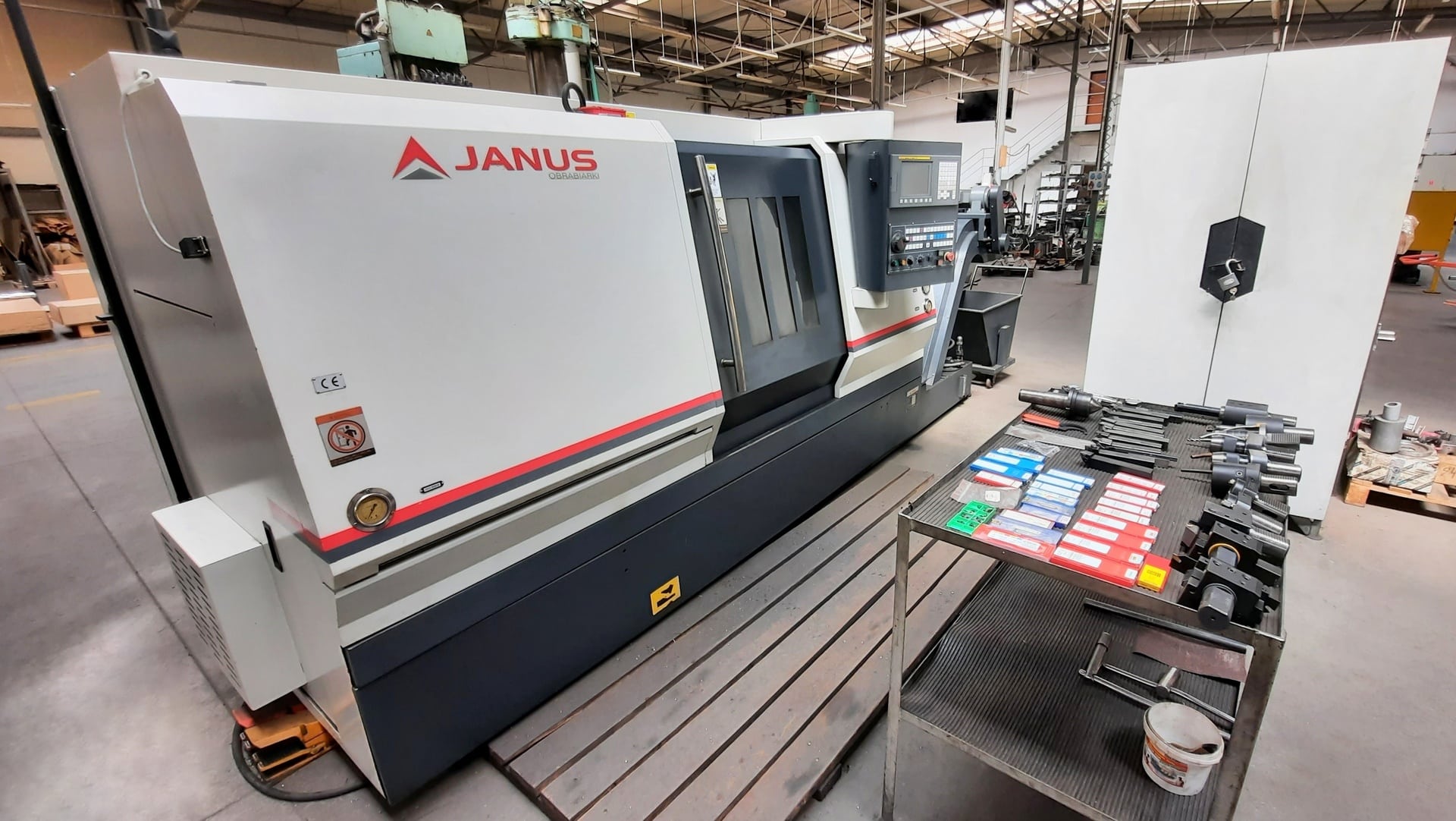

• szerszámok
