JDM 700-S konfekcionáló gép

JDM 700-S konfekcionáló gép 2021-ben gyártotta Kínában a JU DING MACHINERY (SHANGHAI) CO., LTD. Az oldalsó és alsó lezárással ellátott fóliatasakok automatikus gyártására tervezett gépet világmárkás alkatrészek használata jellemzi. Ezek közé tartozik a PANASONIC inverterek által vezérelt két letekercselő, amelyek pontosan adagolják a fóliát a munkaterületre. A fóliát ezután pontosan kimérik, levágják és ennek megfelelően lezárják, a kész tasakokon pedig lyukakat készítenek. A gyártási folyamat befejezése után a tasakokat egy átvevőasztalra szállítják, ahol egymásra rakják őket, hogy kis csomagokat alkossanak. A JDM 700S tasak gyártó gép tehát kiváló minőségű termékeket kínál minimális ráfordítással. A gép teljes tömege 6500 kg.

A JDM 700 S fóliatasak- és zsák konfekcionáló gép teljesen komplett, és a következő alkatrészekből áll:
– PLC vezérlő: PANASONIC

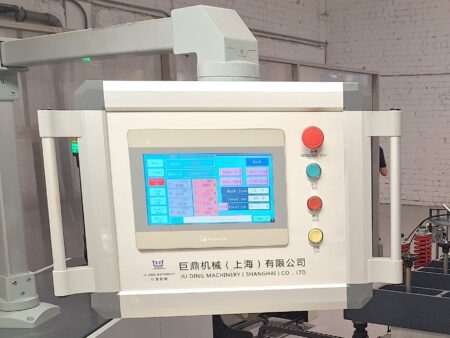

– érintőképernyős vezérlőpanel: WEINVIEW
– függőleges anyagtömítő gép 740 mm, 5 mm, 7 mm, 10 mm, 14 mm, 25 mm
– vízszintes anyagtömítő gép 840 mm, 5 mm, 7 mm, 10 mm, 14 mm
– vízszintes lyukasztógép EUROSLOT lyukak (30x10xR2,5), kerek lyukak (6 mm átmérőjű) és V-lyukak (2×4) készítéséhez.
– függőleges és vízszintes anyaghűtés
– hőmérséklet-szabályozó (16 db)
– főhajtás: AC szervomotor 5 kW (4 db)
– főhajtás fordulatszám-csökkentő: bolygóműves sebességváltó (VGM)
– adagolóhajtás: PANASONIC AC szervomotor 2 kW (2 db)
– lefejtőhajtás: PANASONIC inverter 0,75 kW (2 db)
– lecsévélő fordulatszám-csökkentő 0,4 kW (2 db)
– letekercselő érzékelő: CONTEC fotocella (4 db)
– szervovezérelt vágókés 1 kW (4 db)
– invertervezérlésű vágócsévélő
– AIR TAC pneumatikus egység
– DATALOGIC jelölő és színérzékelő
– pneumatikus tágulási tengely 3″ (2 db)
– MINDMAN mágnesszelep
– függőleges és vízszintes leválasztó rúd (2 db)
– AIR TAC pneumatikus működtető egység
– K-típusú hőelem (2 db)
– LANG NING félvezető relé (2 db)
– MEANWELL hálózati kapcsoló
– közelítéskapcsoló (2 db)
– NSK fogaskerékcsapágy
– SCHNEIDER kontaktoros kapcsoló a vezérlőszekrényben
– a gép rozsdamentes acélból készült burkolata

A JDM 700-S konfekcionáló gép műszaki adatai

• csomagolási típus: műanyag zsákok oldalsó és alsó lezárással
• anyagtípus: LDPE, PET, CPP, PP, AL, Nylon stb.
• a fóliazsák maximális mérete (H x SZ): 400 x 6500 mm
• A fóliazsák minimális mérete (H x SZ): 80 x 80 mm
• maximális anyagtekercs szélesség (felső tekercselő): 700 mm
• maximális anyagtekercs átmérő (felső tekercselő): 800 mm
• maximális anyagtekercs szélesség (alsó tekercselő): 1220 mm
• maximális anyagtekercs átmérő (alsó tekercselő): 800 mm
• munkasebesség: 30-200 vágás/perc
• letekercselő munkasebessége: 40 m/perc
• lyukasztó torokmélysége: 200 mm
• beépített teljesítmény: 62 kW
• áramellátás: 3x 380/415 V; 50 Hz
• méretek (H x SZ x M): 11500 x 1893 x 2100 mm
• a gép súlya: 6500 kg
