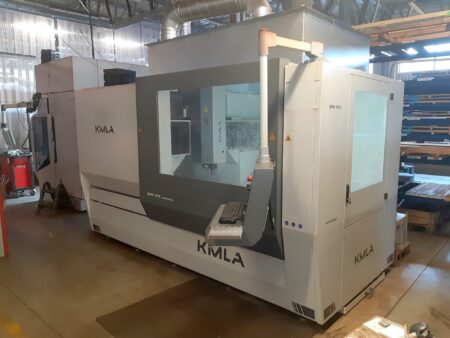

KIMLA HSM BFN 1015 Linear CNC megmunkáló központ

A KIMLA HSM BFN 1015 Linear CNC megmunkáló központ ot 2017-ben gyártották Lengyelországban. T-résszel ellátott asztallal rendelkezik, 25 mm-es réstávolsággal. Az X és Y tengely mozgási tartománya 1000, illetve 1500 mm, a z tengelyben pedig 300 mm. A gép HSD 12kW ISO30 orsója 24 000 fordulat / perc sebességgel forog. A KIMLA CNC marógép széles felszereltségi körrel rendelkezik, amely többek között egy vezérlőszekrényt, egy forgó szerszámtárat és egy tapintható, vezetékes lapolvasó fejet tartalmaz. Ez a fej lehetővé teszi a homingot, valamint a 2D és 3D szkennelést. A CNC megmunkáló központot vágóanyagok megmunkálására tervezték, beleértve a metsző marókat, a pavilonmarókat és a fúrókat. A gép munkaterülete 1000x1500x300 mm, amely lehetővé teszi a sajtolószerszámok, fröccsöntő formák, acél és alumínium matricák gyártását, valamint az öntési modellek feldolgozását. A CNC-gépeknél korábban használt hagyományos gömbcsavarok helyett lineáris hajtásokat alkalmaztak, amelyek elemei nem kopnak, és így működés közben nem rontják a vágás minőségét. Ezenkívül ezek a hajtások az erőt kizárólag mágneses tér útján továbbítják, ezért érintkezésbe kerülnek és súrlódásmentesek. A KIMLA CNC marógép precíziós alkalmazásokhoz alkalmas, ahol nagyon nagy a pozicionálási pontosság. A megmunkáló központ 1 nm felbontású és 5 mikrométer / méter pontosságú mérőrendszereket használ, ami sok ember számára gyakorlatilag nem elérhető és rendkívül drága megoldás. A CNC megmunkáló központ automatikus szerszámcserével rendelkezik egy tárral, kapu konfigurációban egy utazóasztallal.

A KIMLA HSM BFN 1015 Linear CNC maróközpont műszaki adatai

– X x Y mozgástartomány: 1000 x 1500
– Z mozgási tartomány: 300 mm

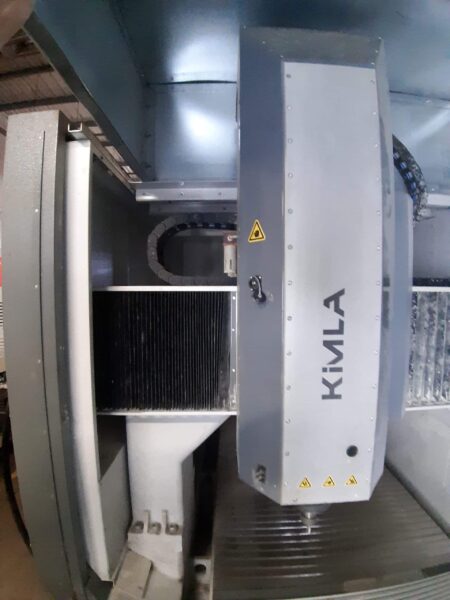

– orsó: HSD 12kW 24000rpm ISO30

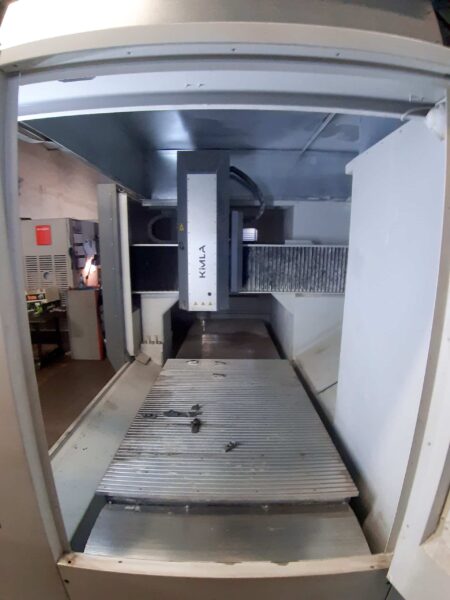

– asztaltípus: T-nyílás
– asztali horony távolság: 25mm
– orsó munkaidő: 1480 óra
– 3D vezérlő modul
– hajtás: lineáris
– technológia: Nagysebességű megmunkálás
– tápegység: 400 V / 50 Hz
– teljesítmény: 16 kW
– nyomás: 8 bar
– súly: 6500 kg

Tartozékok egy CNC-portálmaróhoz, a KIMLA HSM BFN 1015 Linear

– szerszámkorrekciós érzékelő
– vezérlőszekrény
– vezérlő számítógép

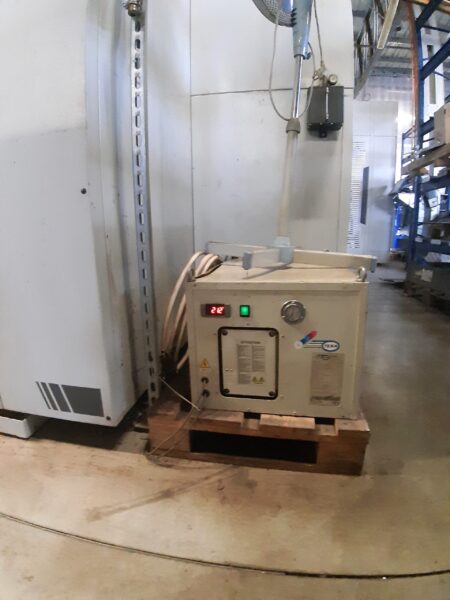

– automatikus olajköd
– automatikus szerszámcsere

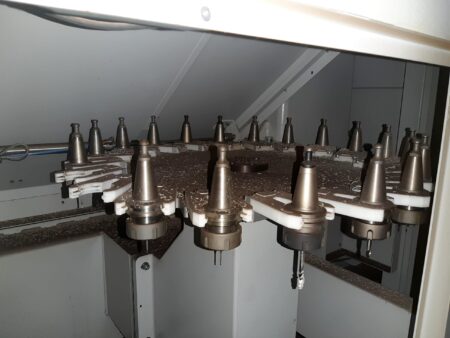

– forgó szerszámtár
– kezelő védőfülke

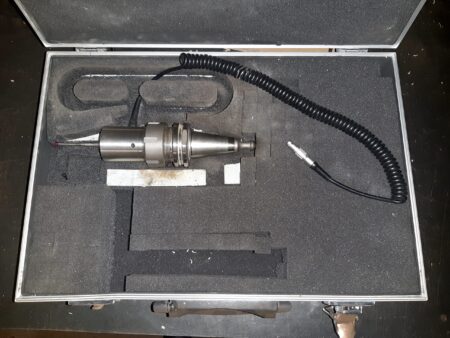

– szkennelés, érintés, vezetékes fej (otthoni, 2D és 3D szkennelés)
