KOMATSU GPM 200F2-3 CNC megmunkáló központ főtengelyhez

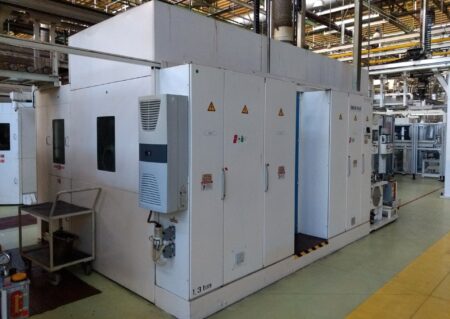

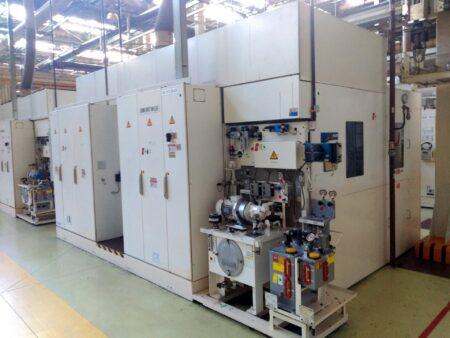

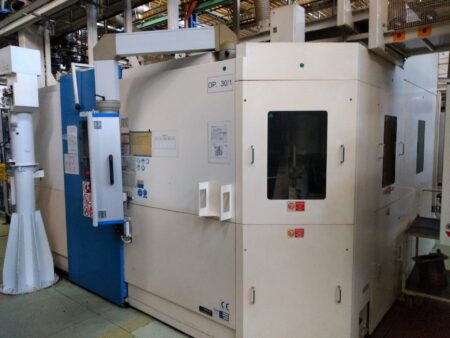

A KOMATSU GPM 200F2-3 CNC megmunkáló központ főtengelyhez 2002-ben gyártotta a japán Komatsu Machinery Corp. cég. A gép legfeljebb 700 mm hosszú főtengelyeket dolgoz fel. A keresztszán hosszirányban mozog az ágyvezetőkön egy AC (váltakozó áramú) működtető segítségével. A munkafejet legyártották és mereven csavarozták az ágyhoz. A fejre a Komatsu kifejezetten ehhez a géphez tervezett fogantyúja van felszerelve. Öntött acélházban központosító hármas pofák, 80 kN szorítóerővel. A stabil támaszték stabil megmunkálást tesz lehetővé, még akkor is, ha a munkadarab erősen meg van vágva. A kormánytengely marógép hat vezérelt tengellyel rendelkezik (X1, X2, Y1, Y2, Z1, Z2), maximális előtolással +/- 172,5 mm (X1 és X2 tengelyekhez), +/- 95 mm (Y1 és Y2 tengelyekhez), ill. +/- 450 mm (Z1 és Z2 tengelyekhez). A gyors előtolás az X, Y és Z tengelyeken rendre 12040 mm/perc, 6700 mm/perc és 14400 mm/perc. Minden tengelyen van egy SIEMENS 1FT6 hajtómű Absolute féktel. A gép két, 188 ford./perc fordulatszámmal forgó orsóval és egy CNC vezérlő SIEMENS Sinumerik 840D vel van felszerelve. AGPM 200F2-3megmunkáló központ össztömege 26 000 kg.

A KOMATSU GPM 200F2-3 CNC forgattyús tengelymarógép specifikációi

– CNC vezérlés: SIEMENS Sinumerik 840D
– vezérelt tengelyek száma: 6
– maximális részlethossz: 700 mm
– Minimális excenter átmérő: 210 mm
– a főcsap minimális átmérője: ƒ50 mm
– a tokmány középpontjának magassága: 1280 mm
– Maximális előtolás tengelyekben:
X1: +/- 172,5 mm (szerszámközép 95 mm)
X2: +/- 172,5 mm (szerszámközép 95 mm)
Y1: +/- 95 mm
Y2: +/- 95 mm
Z1: +/- 450 mm
Z2: +/- 450 mm
– maximális gyors előtolás a tengelyekben:
X: 12040 mm/perc
Y: 6700 mm/perc
Z: 14400 mm/perc
– X, Y, Z tengely működtető: SIEMENS 1FT6, Absolute fékkel
– orsók száma: 2
– orsómotor teljesítménye: 37 kw
– Orsó fordulatszám: 188 ford./perc
– vágási sebesség 142 m/perc
– szerszám átmérője: 240 mm
– a munkadarab stabil
– munkadarab fej (2 db)
– hidraulikus egység tartály térfogata: 100 l
– feszültség: váltakozó áram, 3-fázisú, 380V +/- 10%, 50Hz +/- 1Hz
– gépmagasság: 2950 mm
– a GPM 200F2-3 forgattyús tengelymaró központ súlya: 26 t

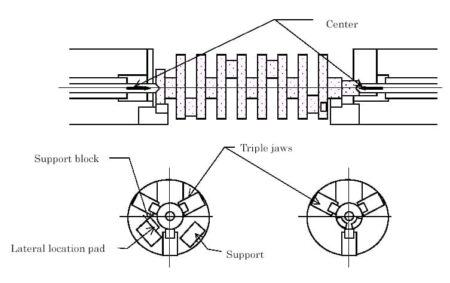

Befogó mozgások a forgattyús tengelymaró központ tokmányában

1. A főtengely a tartókban lévő tartóreteszekre van terhelve,
2. Az agyarak mindkét oldalon megközelítik a fogantyú középvonalát,
3. A főtengelyt az oldalsó alátéthez nyomják,
4. Ellenőrzik, hogy az alkatrész jól van-e nyomva (az alkatrész illeszkedésének ellenőrzése),
5. A hármas pofák végül közelebb jönnek, hogy rögzítsék az alkatrészt a főtengelyével és a gallérjával.
