KOMATSU GPM 200F2-3 CNC megmunkáló központ főtengelyhez

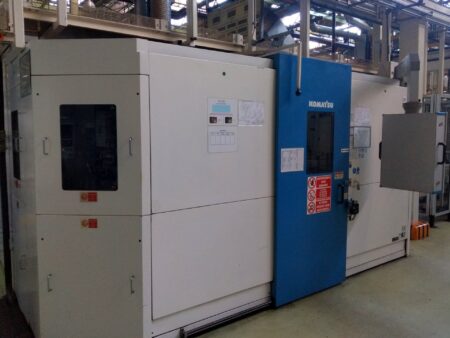

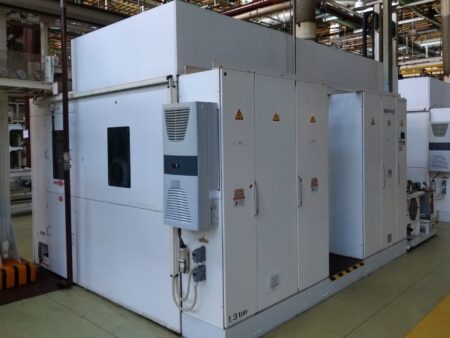

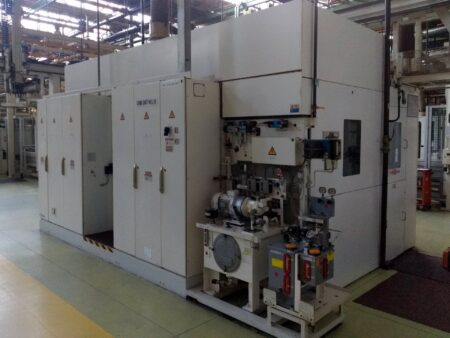

A KOMATSU GPM 200F2-3 CNC megmunkáló központ főtengelyhez 2002-ben gyártották Japánban. A gép legfeljebb 700 m hosszú főtengelyek feldolgozására szolgál. A keresztszán hosszirányban mozog az ágyvezetőkön egy AC (váltakozó áramú) működtető segítségével. A fogantyú a munkafejre van felszerelve, amely állandóan az ágyhoz van csavarozva. A tokmánynak van egy központosító hármas pofája öntött acélházban, amely 80 kN szorítóerővel hat. A szerszámgép hat tengelyen (X1, X2, Y1, Y2, Z1, Z2) működik, maximális előtolással +/- 172,5 mm (X1 és X2 tengelyekhez), +/- 95 mm (Y1 és Y2 tengelyekhez), ill. +/- 450 mm (Z1 és Z2 tengelyekhez). A tengelyek SIEMENS 1FT6 működtetőszerkezettel rendelkeznek, Absolute fékkel, és számítógépes vezérlésüket egy SIEMENS Sinumerik 840D CNC vezérlő végzi. A gyors előtolás az X, Y és Z tengelyeken rendre 12040 mm/perc, 6700 mm/perc és 14400 mm/perc. A gép orsói 188 ford./perc sebességgel forognak. A szerszámgép munkadarabtartóval is rendelkezik, amely megakadályozza a vibrációt és stabil megmunkálást tesz lehetővé a megmunkálás során. AGPM 200F2-3 megmunkálóközpont tömege 26 000 kg.

A KOMATSU GPM 200F2-3 CNC megmunkáló központ főtengelyhez műszaki adatai

– CNC vezérlés: SIEMENS Sinumerik 840D
– vezérelt tengelyek száma: 6
– maximális részlethossz: 700 mm
– Minimális excenter átmérő: 210 mm
– a főcsap minimális átmérője: ƒ50 mm
– a tokmány középpontjának magassága: 1280 mm
– Maximális előtolás tengelyekben:
X1: +/- 172,5 mm (szerszámközép 95 mm)
X2: +/- 172,5 mm (szerszámközép 95 mm)
Y1: +/- 95 mm
Y2: +/- 95 mm
Z1: +/- 450 mm
Z2: +/- 450 mm
– maximális gyors előtolás a tengelyekben:
X: 12040 mm/perc
Y: 6700 mm/perc
Z: 14400 mm/perc
– X, Y, Z tengely működtető: SIEMENS 1FT6, Absolute fékkel
– orsók száma: 2
– orsómotor teljesítménye: 37 kw
– Orsó fordulatszám: 188 ford./perc
– vágási sebesség 142 m/perc
– szerszám átmérője: 240 mm
– a munkadarab stabil
– munkadarab fej (2 db)
– hidraulikus egység tartály térfogata: 100 l
– feszültség: váltakozó áram, 3-fázisú, 380V +/- 10%, 50Hz +/- 1Hz
– gépmagasság: 2950 mm
– a GPM 200F2-3 gép össztömege: 26 t

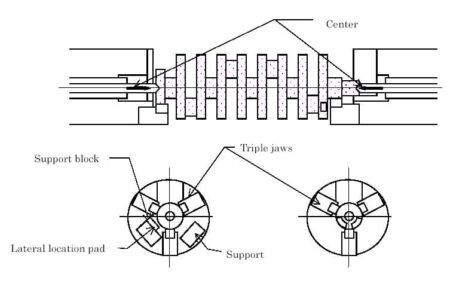

Munkadarab megmunkálásának folyamata KOMATSU GPM 200F2-3-ban

1. A munkadarab be van töltve,
2. A tokmányok rögzítve vannak,
3. A Z1 és Z2 tengelyek mozognak,
4. A szerszámok a felületen mozognak (X1, X2 és Y1, Y2 tengelyek),
5. A támogatás felszabadítása,
6. A Z1 Z2 tengelyek nyugalmi helyzetbe állnak,
7. A tokmány kioldása,
8. A munkadarab kirakodása.
