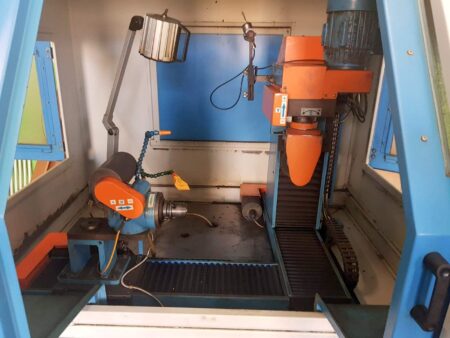

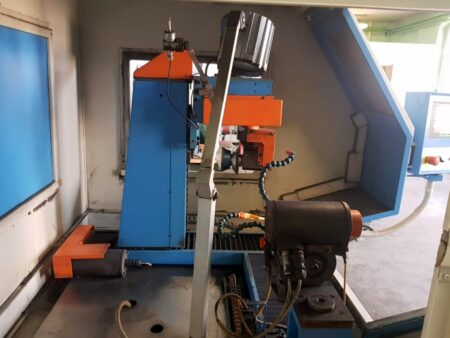

LAKFAM ASP-631F SL5 CNC élezőgépek

A LAKFAM ASP-631F SL5 CNC élezőgépek t 2016-ban gyártotta Lengyelországban a LAKFAM KOWARY vállalat. A spirál mentén formált forgószerszámok automatikus élezésére tervezték. Numerikus vezérléssel van felszerelve, amely lehetővé teszi öt tengely munkáját automatikus ciklusban, anélkül, hogy manuálisan kellene mozgatni a csiszolófejet. Ezenkívül lehetővé teszi tárgyak élesítését formált és gömb alakú felületekkel. A daráló lehetővé teszi egy legfeljebb 10 kg tömegű és legfeljebb 160 mm átmérőjű tárgy feldolgozását. Másrészt az X, Y, Z tengely eltolódásai 370 mm, 340 mm és 350 mm. A szerszámcsiszoló Renishaw TS27R érintkezőszondával van felszerelve, amelynek köszönhetően könnyen és pontosan meghatározhatja az olyan paramétereket, mint a dőlésszög, az átmérő és a helyzetszög. Ezenkívül a gép rendelkezik hidraulikus TENDO E Compact MASBT40 szorítótartóval, amely jelentősen megnöveli a szerszám élettartamát, javítja a folyamat stabilitását és a méretezési pontosságot.

Az öttengelyes Lakfam ASP-631 F-SL5 élezőgépek munkaleírása

A CNC vezérlés 500 vágó karakterisztikus paramétereinek memóriájával és az utolsó munkaciklus összes paraméterének memóriájával rendelkezik. A hosszanti kocsi és az állvány az őrlőorsóval lineáris vezetőkön működnek. Mindkét váltást automatikusan vezérlik, ennek köszönhetően lineáris erősítéssel bármilyen mélységig lehet élesíteni a fogat. A spirál meghatározása a magasság megadásával, vagy a tényleges hangmagasság leolvasásával közvetlenül a kihegyezett szerszámból – a mérőszonda segítségével. Az ASP-631F SL5 daráló egyenáramú motorral ellátott hajtásokkal van felszerelve, a vezérlést könnyű és hozzáférhető programozású vezérlő végzi, amellyel programozhatja az élesítési folyamatot jellemző adatokat.

Az 5 tengelyes CNC-csiszoló lehetővé teszi az élesítést
– elülső felület a szerszám forgástengelye mentén és keresztirányán (a köszörűkorong vízszintes vagy függőleges mozgása) – oldalfelület spirál mentén és az egyes pengék eltérő magasságával
– rake arc
– érintkezési terület
– kétfázisú domborzati felület

Az élesítés kétféle módon történhet
– nincs visszapattanás
– visszapattanással (visszatérés maximális sebességgel).

Az öntet típusai
– lineáris
– szögletes

Munkaciklusok
– egy fordulat a szerszám fordulatszámánként
– minden beállítás szerszámfordulatonként

A LAKFAM ASP-631 F SL5 szerszámélező műszaki adatai

– 5 programozható tengely
– 5 tengely interpolált egyidejűleg
– csiszoló kerék hajtómotor teljesítménye: 1,1 kW
– köszörűkorong átmérője: max 150 mm
– orsó 2 köszörűkoronghoz
– a köszörűkorong szerelési átmérője: 20 mm
– a kihegyezett maró átmérője: max 160 mm
– az A osztó forgási szöge: bármilyen
– a köszörűkorong forgási szöge a B függőleges síkban: bármilyen
– osztófej belső kúp: BT40
– a kihegyezett szerszám maximális súlya: 10 kg
– X hosszanti mozgása: 370 mm
– Z keresztirányú mozgás: 350 mm
– Y függőleges menet: 340 mm
– munka előtolási sebesség: 0,2-2 m / perc
– össztömeg: 800 kg
– méretek (hossz x szélesség x magasság): 1530x1480x1910 mm

A LAKFAM ASP-631 F-SL5 CNC szerszámcsiszoló tartozékai

– Renishaw TS27R érintkező szonda

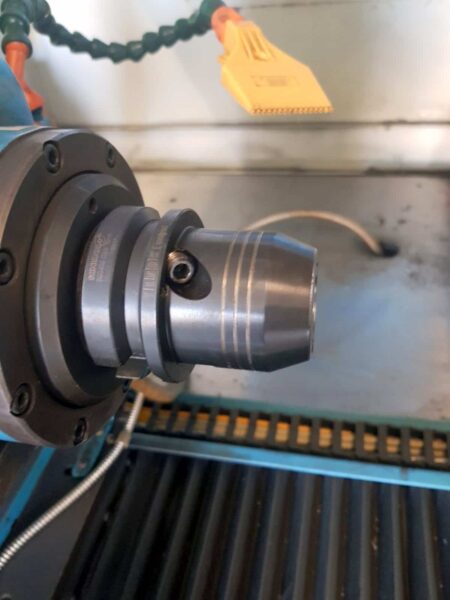

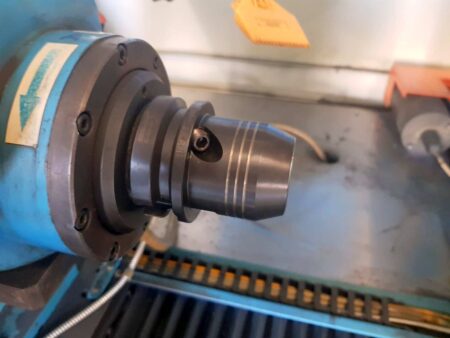

– hidraulikus szorítótartó TENDO ECompact MASBT40
– 5-20 tokos készlet
