MARPOSS M110 forgattyús tengelyek mérőgépét

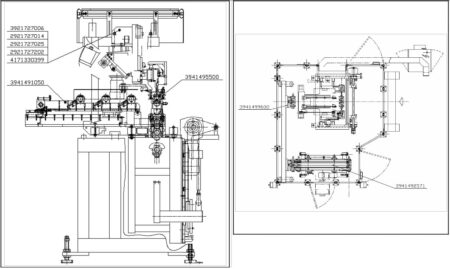

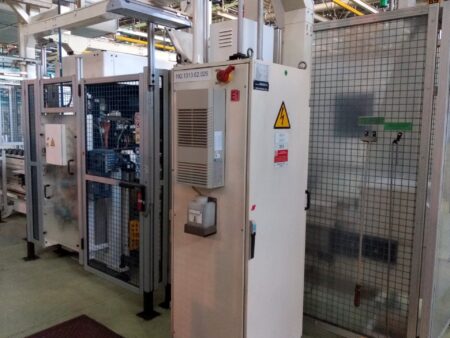

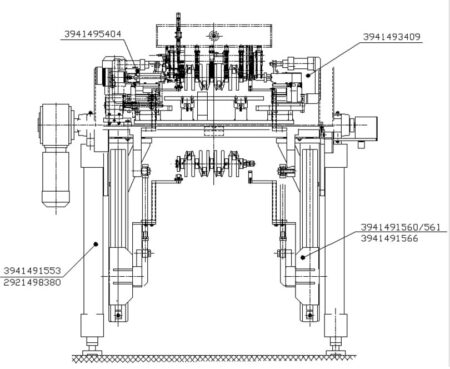

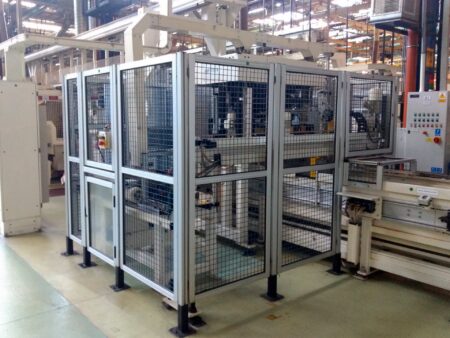

A MARPOSS M110 forgattyús tengelyek mérőgépét 2002-ben gyártották Olaszországban. A gép az SDI 4 hengeres motor tengelyét dinamikus módszerrel méri. A berendezés többek között a következőkből áll: egy RITTAL SK3203-100 klímaberendezés, egy 10 darabos selejtcsatorna, egy siklószállító és egy SIEMENS S7-300 PLC vezérlő.

A motortengelyen a következő ellenőrzéseket végzik:
– a központi nyomócsapágy szélességének mérése
– a nyomócsapágy és a tengely vége közötti távolság mérése
– az orsó véglapjának imbolygásának mérése
– a szár végfelületének merőlegességének mérése
– a nyomócsapágy végfelületének imbolygásának mérése
– a nyomócsapágy végfelület merőlegességének mérése

A mérési ciklus leírása

1. Egy raklap blokkolása egy munkadarabbal a mérőállomás alatt prestop segítségével.
2. A motor forgattyús tengelyének felemelése a méréshez egy emelő segítségével.
3. A szögelrendezés korrekciója a lendkerék felőli első forgattyústengelyre ható két vezető segítségével.
4. A laza lapát és a motoros lapát zárása.
5. A motoros pengén elhelyezett tüskék bevezetése a munkadarab megfelelő furataiba a munkadarab forgás közbeni megfelelő húzása érdekében.
6. A mérőcellák átvitele a munkadarabra a hajtóműves motoron keresztül
7. Mérések elvégzése a munkadarab félfordulatát követően
8. A munkadarabot a félfordulat után ugyanabban az irányban helyezze vissza, mint a betöltéskor.
9. A mérőcellák kiemelése
10. A pengék és ellenpengék kinyitása
11. A munkadarab visszahelyezése a raklapra

A MARPOSS M110 forgattyús tengelyek mérőgép műszaki adatai

• PLC vezérlő: SIEMENS S7-300
• elektronikus mérőberendezés: Marposs E9066
• légkondicionáló berendezés: RITTAL SK3203-100
• csatorna selejtes munkadarabok számára, 10 db kapacitással.
• mérőbitek száma: 14
• a mérések teljes száma: 9
• munkadarab-ciklusidő: 22 másodperc
• tisztítási és kalibrálási ciklusidő: 42 másodperc
• a kiütött munkadarabok kiürítési ideje: 29 másodperc
• meghajtás típusa: elektromechanikus és pneumatikus
• üzemi nyomás: 0,45 MPa
• biztonsági nyomás: 0,40 MPa
• tápfeszültség: 24 Vdc
• átlagos levegőfogyasztás: 6 Nm3/h
• ellátás: 380Vac háromfázisú; 50Hz
• maximális energiafogyasztás: 5 KVA
• névleges áram: 7,5 A
• MARPOSS M110 gép mérete (H x B x H): 4400 x 3850 x 2600 mm
• a készülék teljes tömege: 3500 kg
