MAZAK QUICK TURN NEXUS 150-II CNC esztergapad gantry robottal

A MAZAK QUICK TURN NEXUS 150-II CNC esztergapad gantry robottal a japán Yamazaki Mazak Corporation építette 2008-ban. Az eszterga egy 152 mm-es tokmányt és egy 15 kW-os orsót tartalmaz, amelynek maximális fordulatszáma 5000 fordulat / perc. Az előtolások a gép X / Z / W tengelyében 190, 315 és 325 mm. A CNC eszterga akár 330 mm átmérőjű és 285 mm hosszúságú részletek megmunkálását teszi lehetővé. A gép összesen 17234 munkaórát dolgozott.

A Mazak Quick Turn Nexus 150-II CNC esztergapad gantry robottal műszaki leírása

– maximális fordulási hossz: 285 mm
– maximális fordulási átmérő: 330 mm
– az ágy feletti hézag átmérője: 550 mm
– előtolás az X / Z / W tengelyekben: 190/315/325 mm
– fogantyú mérete: 152 mm
– Maximális orsófordulatszám: 5000 ford./perc
– Orsómotor teljesítménye: 15 kW

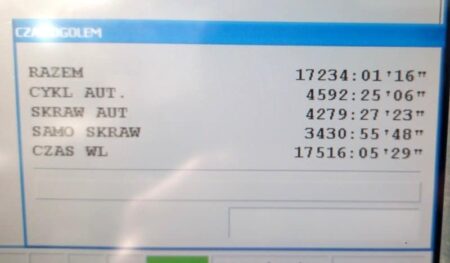

– munkaórák száma (összes / ciklusmunka): 17234/4592 h
– a gép méretei a robottal (hossz x szélesség x magasság): 2720 x 1630 x 2400 mm
– a Quick Turn Nexus 150-II gép teljes súlya: 3700 kg

A CNC eszterga felszereltsége

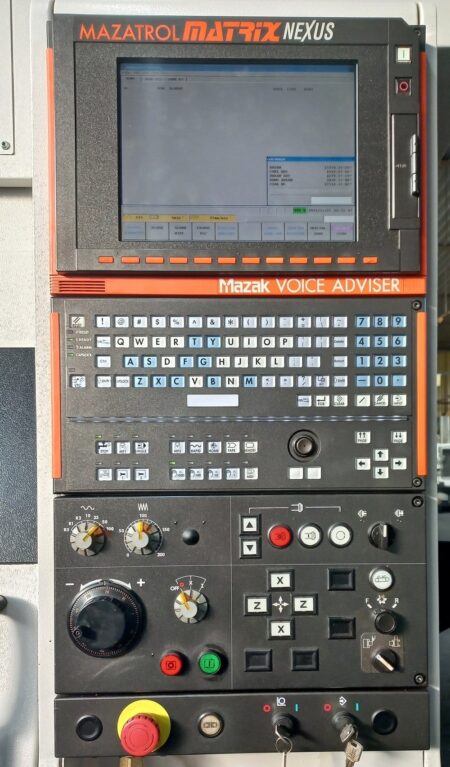

– CNC-vezérlés: Mazatrol Matrix Nexus
– portálrakodó
– szerszámmérő szonda
– műszaki dokumentáció
