MAZAK SQT 15MS CNC esztergaközpont

MAZAK SQT 15MS CNC esztergaközpont amelyet 1992-ben építettek Japánban, a legjobb választás minden gyártóüzem számára. Mindez a 12 állású szerszámfejnek és a két nagy teljesítményű orsónak (főorsó és mellékorsó) köszönhető, amelyek maximalizálják az esztergálás hatékonyságát, miközben a nagy pontosság és precizitás megmarad. Egy könnyen kezelhető MAZATROL T32-3 CNC-vezérlő is rendelkezésre áll, színes képernyővel, amelyen keresztül az összes megmunkálási paraméter néhány lépésben programozható. A gép teljes tömege 4700 kg.

A MAZAK SQT 15MS CNC eszterga műszaki adatai

Általános adatok

• előtolás X/Z tengelyen: 180/575 mm
• maximális munkadarab-átmérő: 300 mm
• maximális munkadarab-hossz: 531 mm
• rúdátmérő: 51 mm
• X-tengelyes pozicionálási pontosság: ± 0,002 mm
• Z-tengelyes pozicionálási pontosság: ± 7 s
• C-tengely pozicionálási pontosság: ± 0,003 mm
• szerszámfeszítő erő: 42140 N
• szerszámfej indexelési idő: 1,4 s/teljes lépés
• légnyomás: 490 KPa
• levegőfogyasztás: 100 NL/min
• hűtőfolyadék-tartály kapacitása: 200 l
• hidraulikaolaj-tartály kapacitása: 45 l
• kenőanyagtartály űrtartalma: 1,8 l
• méretek (H x SZ x M): 3055 x 1580 x 1900 mm
• helyigény: 4,8 m2
• a gép súlya: 4700 kg

Főorsó

• főorsó fordulatszám-tartománya: 35-5000 rpm
• furatátmérő: 61 mm
• orsó orr: A2-6
• távolság az orsó orra és a szerszámfej vége között: 125-700 mm
• csapágyátmérő (elülső): 100 mm
• csapágyátmérő (hátul): 80 mm
• nyomaték: 294 Nm
• főorsó teljesítménye (30 perc/állandó működés): 18,5/15 kW

Mellékorsó

• mellékorsó fordulatszám-tartomány: 180-5000 rpm
• furatátmérő: 31 mm
• orsó orr: A2-6
• csapágyátmérő (elülső): 80 mm
• csapágyátmérő (hátul): 50 mm
• nyomaték: 49 Nm
• mellékorsó teljesítmény (10 perc/állandó üzemmód): 7,5/10 kW

A Super Quick Turn 15MS CNC kétspindulás eszterga felszereltsége

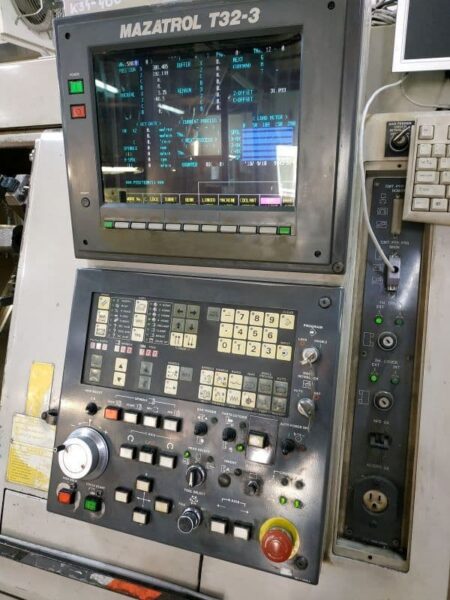

• CNC-vezérlés: MAZATROL T32-3
• lábvezérlő
• mellékorsó

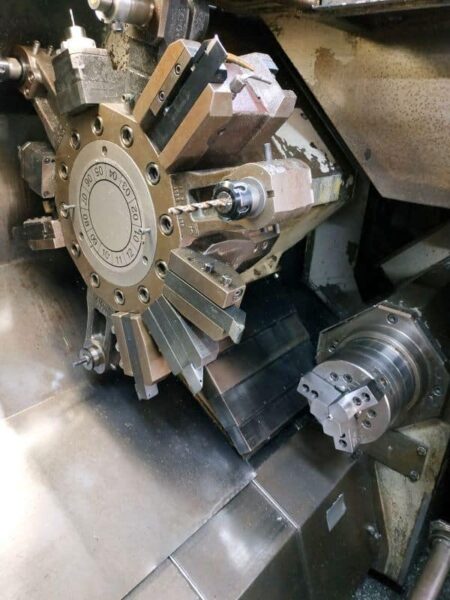

• 12 állású szerszámfej
