MAZAK SUPER TURBO X48 MK II lézer

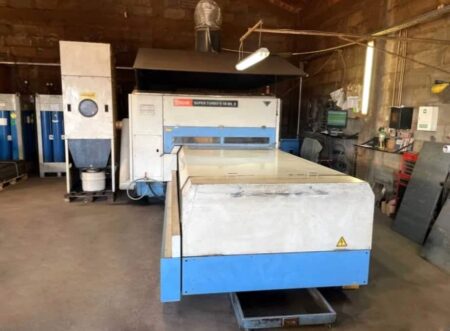

MAZAK SUPER TURBO X48 MK II lézer 2001-ben készült Japánban. A kompakt lézervágógépet előre programozott alakzatok pontos vágására tervezték szerkezeti acélból, rozsdamentes acélból és alumíniumból készült fémlemezekből. A gép kis méretei és a gépvázba integrált alkatrészek, mint például a forgácsszállító és a MAZATROL L32B CNC-vezérlés, lehetővé teszik, hogy a gépet kis üzemekben és sorozatgyártásban egyaránt teljes mértékben ki lehessen használni.

A MAZAK ST-X 48 MKII gázvágógép maximum 15 mm (S235 szerkezeti acél), 6 mm (rozsdamentes acél) és 3 mm (alumínium) vastagságú lemezek megmunkálására alkalmas. A nagy vágási sebesség, valamint a teljes munkaterületen kiváló megmunkálási minőség és pontosság alacsony üzemeltetési költségek mellett érhető el az YB-L150A 8M rezonátornak köszönhetően, amelyet nagy energiahatékonyság jellemez, és amely lehetővé teszi a lézersugár teljesítményének 300 W-tól a maximális 1500 W-ig terjedő tartományban történő beállítását.

A gázvágógép széleskörű felszereltséggel rendelkezik, többek között X,Y,Z tengelyű szervomotorokkal, 7,5″-es fejjel és az ENTSTAUBER LDC-1/1000/13 porgyűjtő rendszerrel a megmunkálás során keletkező por és szennyeződések összegyűjtésére. A gázvágógép tömege 12500 kg.

A MAZAK SUPER TURBO X48 MK II lézervágó műszaki adatai

• maximális lézerteljesítmény: 1,5 kW (1500 W)
• lézerteljesítmény beállítása: 300 W – 1500 W
• megmunkálható terület (hosszúság x szélesség): 2500 x 1250 mm
• maximális munkadarabvastagság (S235 szerkezeti acél): 15 mm
• maximális munkadarabvastagság (rozsdamentes acél): 6 mm
• maximális munkadarabvastagság (alumínium): 3 mm
• maximális lemezméretek (hosszúság x szélesség x magasság): 2500 x 1250 x 12 mm
• a lemez maximális súlya: 300 kg
• előtolási sebesség az X/Y/Z tengelyen: 2685/1270/100 mm
• gyorsmenet az X/Y/Z tengelyen: 24/24/25 m/perc
• X- és Y-tengely pozicionálási pontosság: ± 0,01/500 mm
• Z tengely pozicionálási pontosság: ± 0,01/100 mm
• X/Y/Z tengely ismételhetőség: ± 0,005 mm
• maximális vágási sebesség: 15 m/min
• lézertípus: CO2
• hullámhossz: 10,6 μm
• sugárátmérő: ⌀ 22,5 mm
• sugárszórási szög: 0,11°
• forgácsszállító adagolási sebesség (50 Hz/60 Hz): 2,2/2,6 m/perc

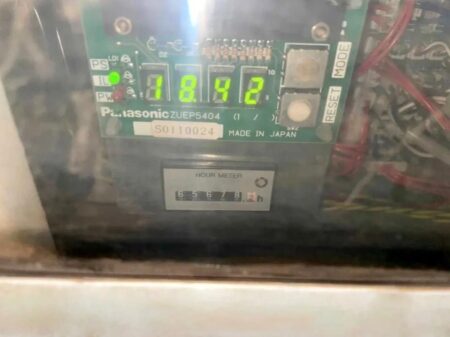

• rezonátor üzemóra: 65678,2 h
• energiafogyasztás: 25 kW
• porleválasztó tömege: 350 kg
• a SUPER TURBO X48 MK II gép teljes súlya: 12500 kg

A CO2 lézervágó felszereltsége

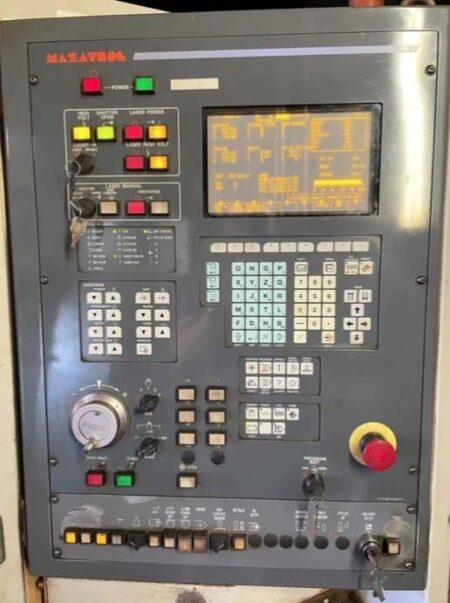

• CNC-vezérlés: MAZATROL L32B
• rezonátor: YB-L150A 8M

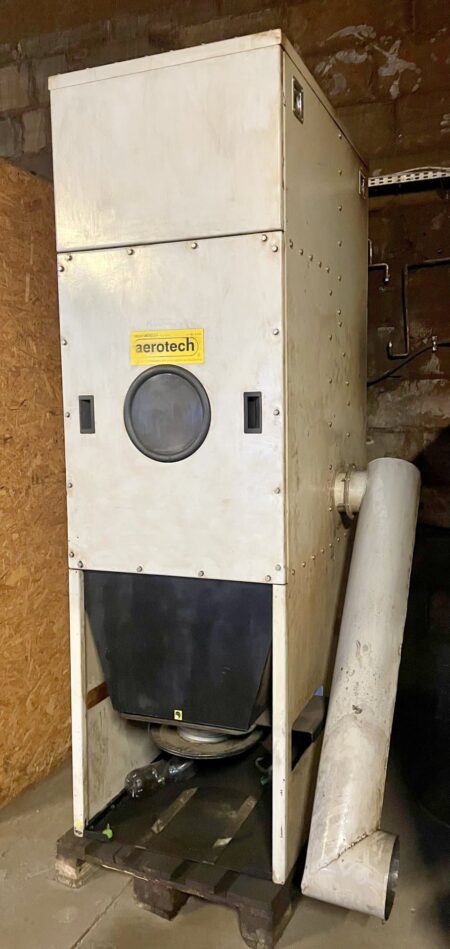

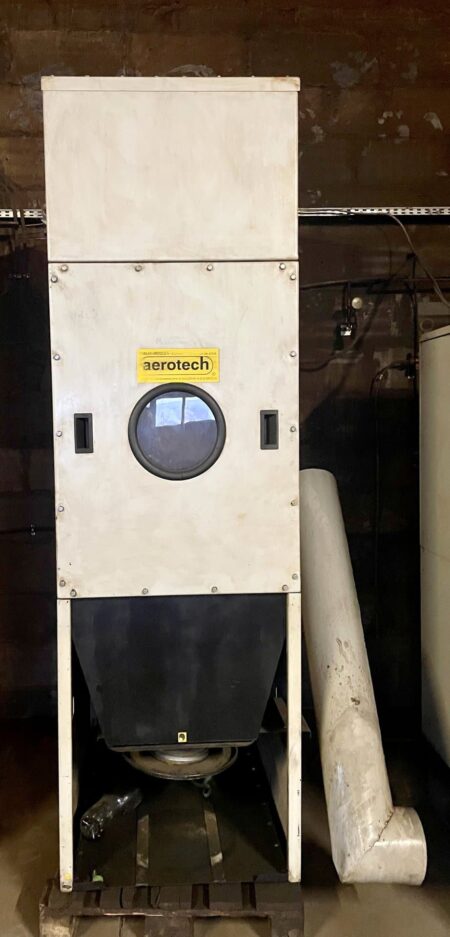

• porleválasztó: ENTSTAUBER LDC-1/1000/13
• X,Y,Z tengely szervomotorok
• a gépvázba integrált forgácsszállító
• 7,5″ fej
• 3 lemezbilincs pozíciójeladóval
• lemezemelő berendezés, 5 mm-es löket, forgatással
• munkaterület megvilágítása
• fúvóka
• pótalkatrészek (fejkábel, elektromos szelepek)
• műszaki dokumentáció
