MAZAK SUPER TURBO X510 Hi PRO Supercharged lézervágó

MAZAK SUPER TURBO X510 Hi PRO Supercharged lézervágó amelyet 1999-ben gyártottak Japánban, szerkezeti acélból, rozsdamentes acélból és alumíniumból készült lemezek precíziós vágására tervezték. A nagy stabilitással rendelkező kompakt kialakításnak köszönhetően a gép ideális a kis üzemek számára, valamint a sorozatgyártáshoz.

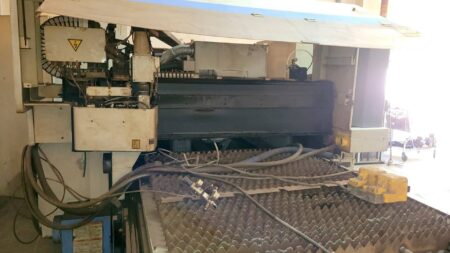

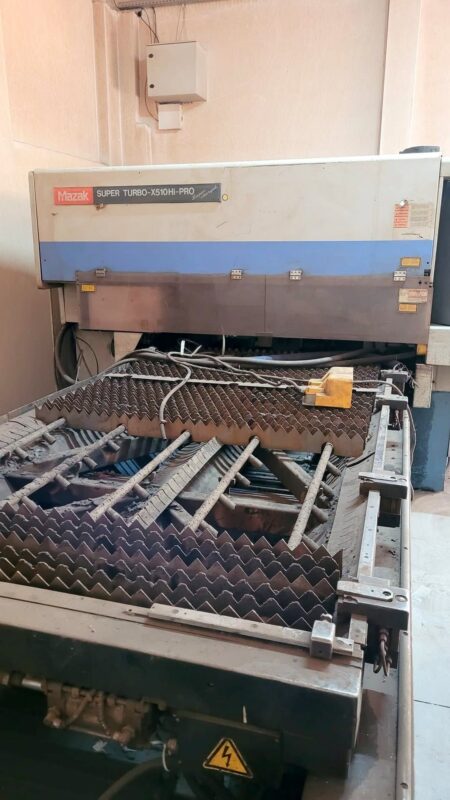

A MAZAK SUPER TURBO-X510 Hi-PRO Supercharged lézervágógép 3050 mm hosszú és 1525 mm széles nagy munkaasztallal rendelkezik, amelyen gömbtartók szolgálnak a munkadarabok be- és kirakodásának megkönnyítésére. A legfeljebb 20 mm vastag munkadarabok megmunkálása a legnagyobb pontossággal történik a stabil 2 kW-os lézersugárral, amely garantálja a kiváló megmunkálási eredményeket. A gép többek között MAZATROL CNC-vezérlővel és SiCam 14.10 szoftverrel van felszerelve a vágott alakzatok programozásához és a szükséges fájlok létrehozásához. A gép teljes tömege 13400 kg.

A MAZAK SUPER TURBO X510 Hi PRO Supercharged lézer műszaki adatai

• lézerteljesítmény: 2 kW
• munkaasztal méretei (L x W): 3050 x 1525 mm
• előtolási sebességek az X/Y/Z tengelyen: 3235/1545/100 mm
• maximális munkadarabvastagság (szerkezeti acél): 20 mm
• maximális munkadarabvastagság (rozsdamentes acél): 12 mm
• maximális munkadarabvastagság (alumínium): 8 mm
• maximális lemeztömeg: 700 kg
• maximális lemezméretek (H x Sz x K): 3050 x 1525 x 19 mm
• lézersugár típusa: He, N2 és CO2 keveréke
• üzemóra: kb. 45000 h
• méretek (H x Sz x K): 7250 x 2875 mm
• a gép súlya: 13400 kg

A MAZAK lézervág felszereltsége

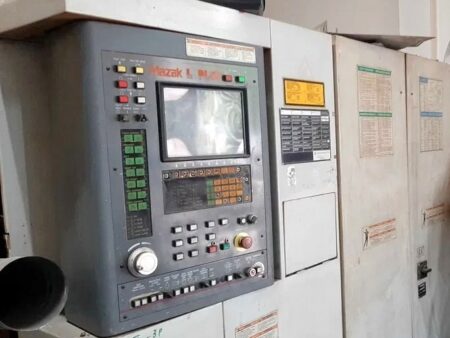

• CNC-vezérlés: MAZATROL

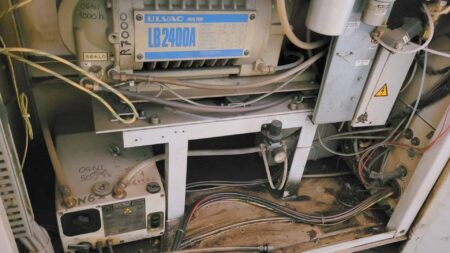

• rezonátor: YB-L200B 7M 6E

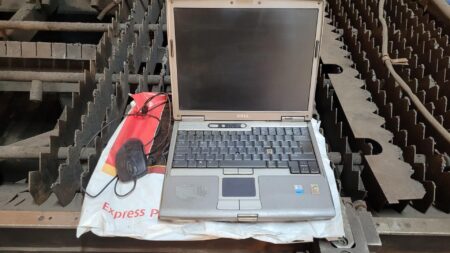

• szoftver: SiCam 14.10

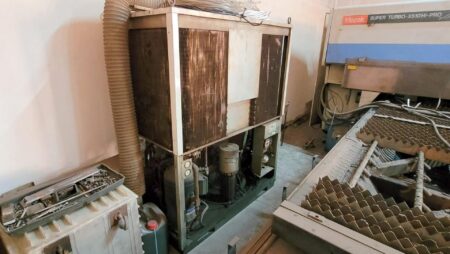

• hűtőrendszer: ORION RKL-75000D-CE

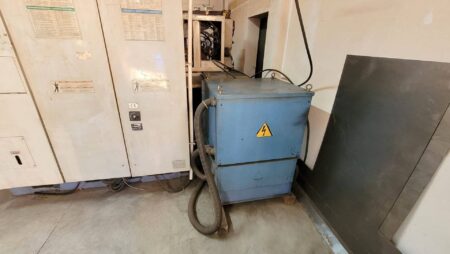

• transzformátor
• pneumatikus lemezbilincsek

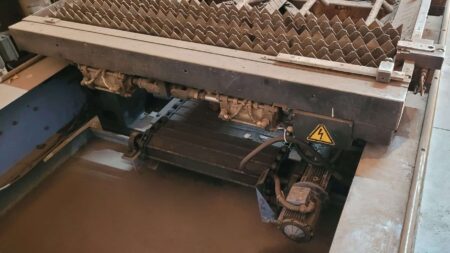

• gömbtartók
• RS-232C port
